6 Rozšíření stanic Provozní návod E by SIPLACE 6.1 Měniče pipet Od verze softwaru SC 712.1 Vydání 05/2019 262 6.1.2.4 Montáž V automatech E by SIPL ACE se měniče pipet up evňují k rámu str oj e. 6 Obr. 6.1 - 9 Montážní p…
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.1 Měniče pipet
261
6.1.2.3 Poloha měniče pipet pro SIPLACE TH
6

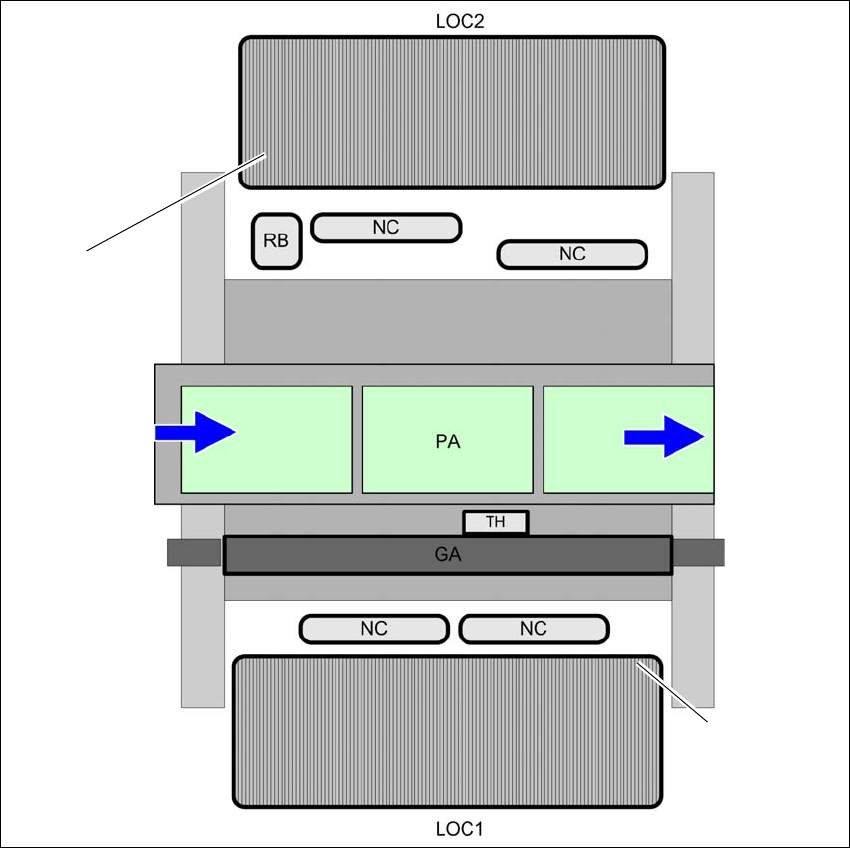

Obr. 6.1 - 8 Poloha měniče pipet pro SIPLACE TH - příklad
6
(1) Měnicí stůl na stanovišti 1
(2) Měnicí stůl na stanovišti 2
(PPW) Měniče pipet
(RB) Odhazovací nádoba
(PA) Oblast osazování
(GA) Portál
(2)
(1)
6 Rozšíření stanic Provozní návod E by SIPLACE
6.1 Měniče pipet Od verze softwaru SC 712.1 Vydání 05/2019
262
6.1.2.4 Montáž
V automatech E by SIPLACE se měniče pipet upevňují k rámu stroje.
6

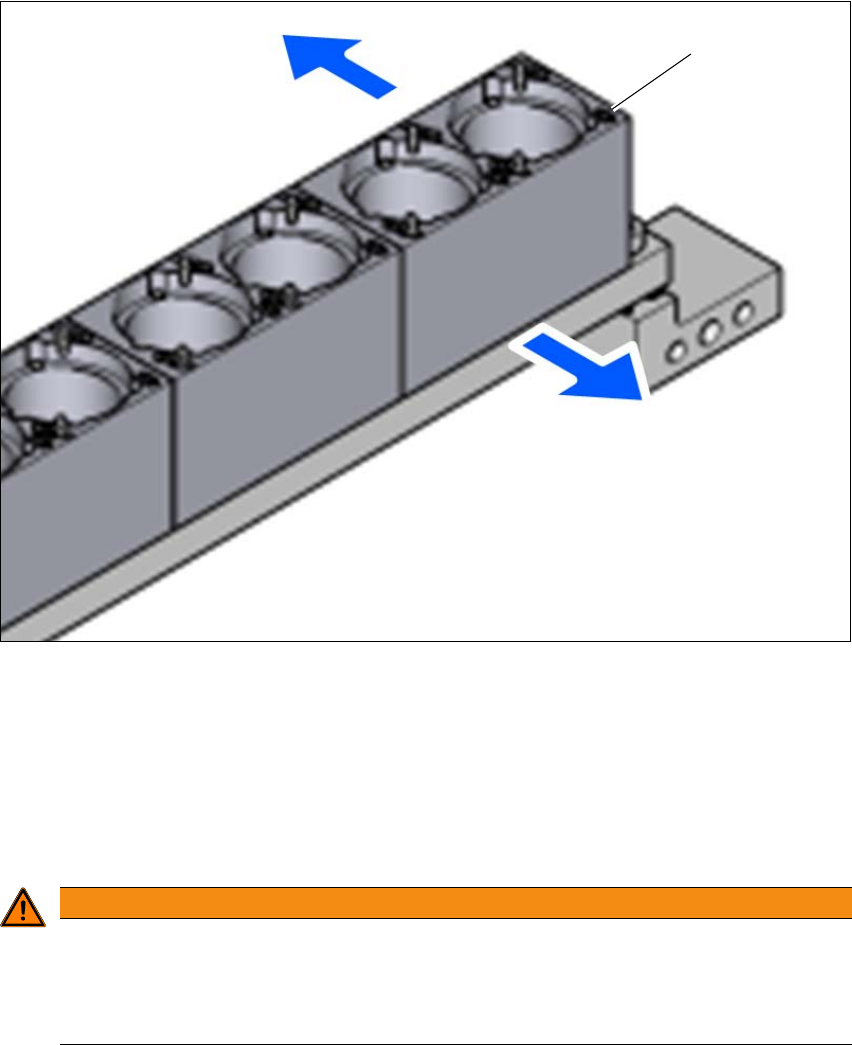

Obr. 6.1 - 9 Montážní poloha
(1) Označovací otvor
(2) Šipka ukazuje ve směru transportu desek
(3) Strana obsluhy
6
Měnič pipet umístěte tak, aby byl označovací (pol. 1) při pohledu od obsluhy vlevo.
6
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pipet
příslušné osazovací hlavy.
(1)
(3)
(2)
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.1 Měniče pipet
263
6.1.2.5 Odhazovací nádoba na součástky pro SIPLACE TH
Pro SIPLACE TH lze nainstalovat odhazovací nádobu na součástky. Je umístěná vedle rozpo-
znávacího modulu Fine Pitch Vision.
6.1.2.6 Chapače a speciální pipety
Automaty SIPLACE zpracovávají vedle standardních součástek pro povrchovou montáž (SMT) i
součástky do průchozích otvorů (Through Hole Technology) a součástky neobvyklých tvarů (Odd
Shaped Components). Společnost ASM zároveň stále vyvíjí speciální pipety a chapače.
Speciální pipety jsou nabízeny pro všechny osazovací hlavy, aby mohly pracovat na osazovacích
zakázkách s maximální rychlostí, přesností a flexibilitou. Použití automatických měničů pipet
kromě toho redukuje vybavovací doby, které nastávají při změně výroby.
ASM nabízí pro SIPLACE TH/SIPLACE PP mechanická chapadla. Součástky, jejichž povrch není
vhodný pro přisátí pipetou, jsou odebírány a osazovány mechanickými chapači. Jsou dvě prove-
dení chapačů, které lze podle funkce rozdělit do dvou skupin:
– Chapače, které součástku zachycují na vnějších hranách a
– Chapače, které součástku zachycují na vnitřních hranách.
Informace o speciálních pipetách a chapačích získáte od společnosti ASM. Na společnost ASM
se obraťte také v případě zájmu o výrobu speciálních zásobníků a chapačů.
