6.1.3.4 Montáž
V automatech E by SIPLACE se měniče pipet upevňují k rámu stroje.
6

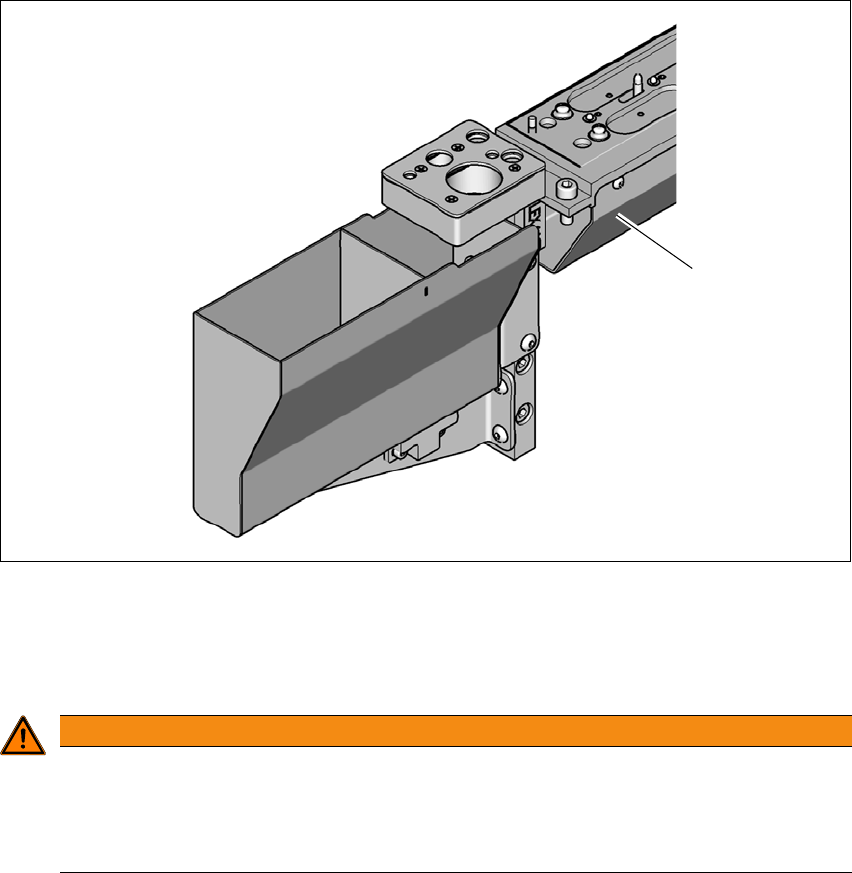

Obr. 6.1 - 13 Montážní poloha
(1) Šikmá strana směřuje ke vstupnímu zařízení měnicího stolu
Umístěte měnič pipet tak, aby šikmá strana směřovala ke vstupnímu zařízení měnicího stolu.
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pipet
příslušné osazovací hlavy.
(1)
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.1 Měniče pipet
269
6.1.3.5 Pokyny k obsluze
Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
6
Otevřete uzavírací desku a zasuňte pipety na místa.
Zavřete uzavírací desku, aby pipety nemohly ze zásobníku vypadnout.
6
6
Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
6.1.3.6 Výměna zásobníku
Stisknutím páky (pol. 1 na obr. 6.1 - 5 na straně 256) uvolněte zásobník z kuliček tlačítek (pol.
5 na obr. 6.1 - 5 na straně 256
). Zdvihněte zásobník z držáku.
6
UPOZORNĚNÍ
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky.
POZOR
Plnění zásobníků!
Před naplněním zásobníků zajistěte, aby byly všechny pipety na SIPLACE CP12 vrá-
ceny do příslušných zásobníků.
UPOZORNĚNÍ
Nebezpečí zablokování!
Při pádu součástek na zásobníky hrozí zablokování uzavírací desky.
Zabraňte tomu, aby součástky padaly na zásobníky.
Proto zásobníky a volná stanoviště pravidelně čistěte.
VÝSTRAHA
Nebezpečí kolize hlav při vyčnívající páce!
Pokud páka vyčnívá nad zásobník (pol. 1 na obr. 6.1 - 5), může dojít ke kolizi osazovací
hlavy.
Proto dbejte na to, aby páky nevyčnívaly nad zásobníky.
6 Rozšíření stanic Provozní návod E by SIPLACE
6.1 Měniče pipet Od verze softwaru SC 712.1 Vydání 05/2019
270
6

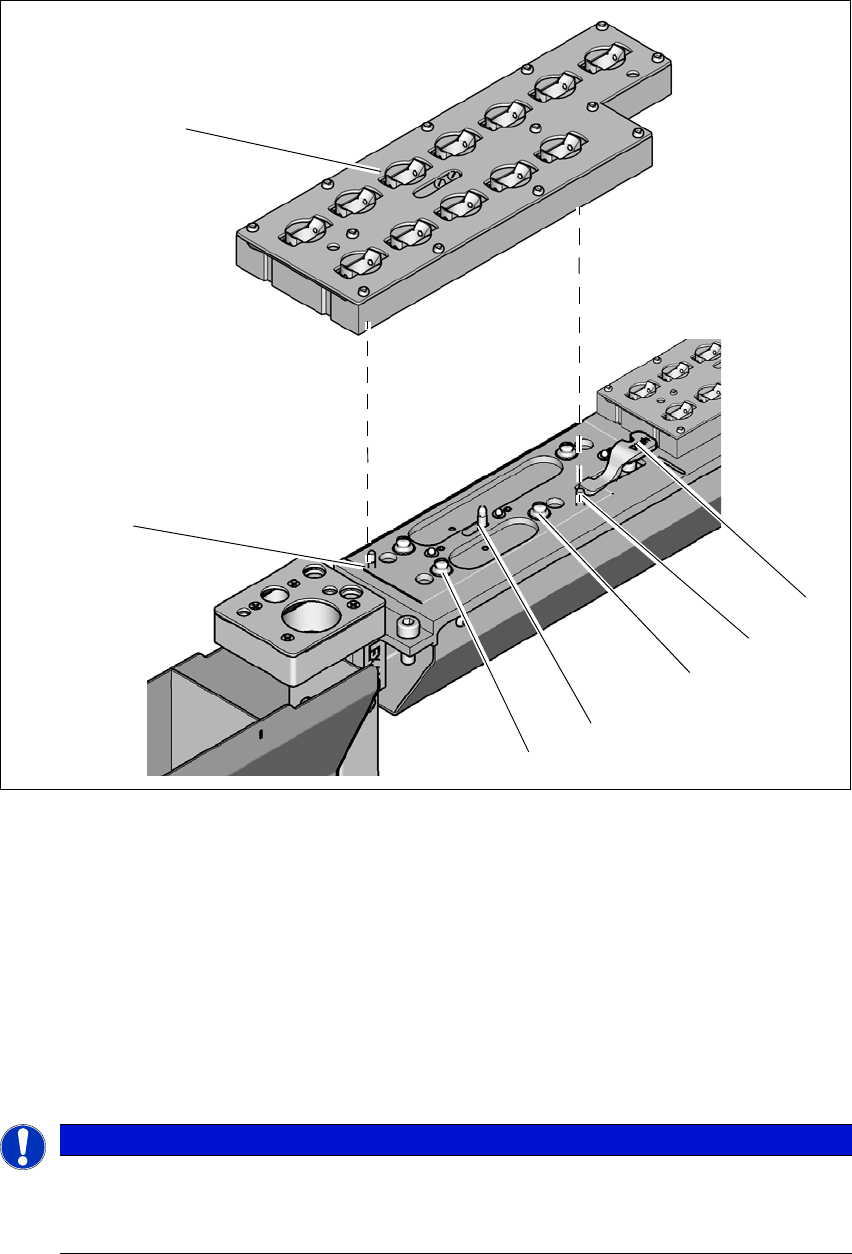

Obr. 6.1 - 14 Měnič pipet pro SIPLACE CP12 - výměna zásobníku
(1) Páka ke zvednutí zásobníku
(2) Válcový kolík zapadající do otvoru v zásobníku
(3) Pružinový kolík (3 kusy) ke spínání mikrospínače
(4) Kolík posuvného mechanizmu zajede do uzavírací desky
(5) Spojovací kulička
(6) Válcový kolík zapadající do podlouhlého otvoru v zásobníku
(7) Zásobník
6
Nasaďte zásobník na kuličky tlačítek (pol. 5 na obr. 6.1 - 5 na straně 256).
Stlačte zásobník rovnoměrně dolů, aby kuličky tlačítek zaklaply současně do všech tlačítek.
UPOZORNĚNÍ
Posuňte uzavírací desku do polohy „Zásobník zavřený“.
Před nasazením zásobník vyrovnejte tak, aby centrovací kolíky (poz. 2 a 6 na obr.
6.1 - 5 na straně 256) mohly zapadnout do centrovacího otvoru a podélného otvoru.
(1)
(3)
(4)
(5)
(7)
(6)
(2)
