6 Rozšíření stanic Provozní návod E by SIPLACE 6.1 Měniče pipet Od verze softwaru SC 712.1 Vydání 05/2019 272 6.1.4.1 Popis Tento mě nič pipet po jme 4 zásobn íky po 6 mís tech pro uložen í pi pet. Zásobník y jsou umístě…
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.1 Měniče pipet
271
6.1.4 Měnič pipet pro SIPLACE CP6
Číslo výrobku 03113131-xx Měniče pipet E by SIPLACE, CP6, stanoviště 1
Číslo výrobku 03113126--xx Měniče pipet E by SIPLACE, CP6, stanoviště 2
Číslo výrobku 03105864-xx Zásobník na pipety 1 x 12 typu 39xx
Číslo výrobku 03106048-xx Zásobník na pipety 1 x 6 typu 38xx
6
Obr. 6.1 - 15 Měnič pipet pro SIPLACE CP6
(1) Zásobník měniče pipet (38xx)
(2) Měniče pipet
(3) Odhazovací nádoba na součástky
(2)
(3)
(1)
6 Rozšíření stanic Provozní návod E by SIPLACE
6.1 Měniče pipet Od verze softwaru SC 712.1 Vydání 05/2019
272
6.1.4.1 Popis
Tento měnič pipet pojme 4 zásobníky po 6 místech pro uložení pipet.
Zásobníky jsou umístěny na společném držáku. Jsou centrovány pomocí dvou válcových kolíků
a zajištěny 4 tlačítky. Pomocí dvou polohových značek na každém zásobníku je zjištěna přesná
poloha. Správné dosednutí zásobníků na základním tělese měniče pipet je hlídáno pomocí mik-
rospínačů, aby nedošlo ke kolizi osazovací hlavy s eventuálně vyčnívajícím zásobníkem.
Všechna místa pro zásobníky musí být obsazena, protože při chybějících nebo nesprávně posa-
zených zásobnících zastaví bezpečnostní okruh automat.
Na instalované stanici pipet mohou být součástky z pipet SIPLACE CP6 vyfouknuty a pipety sta-
ženy a odhozeny.
6
6

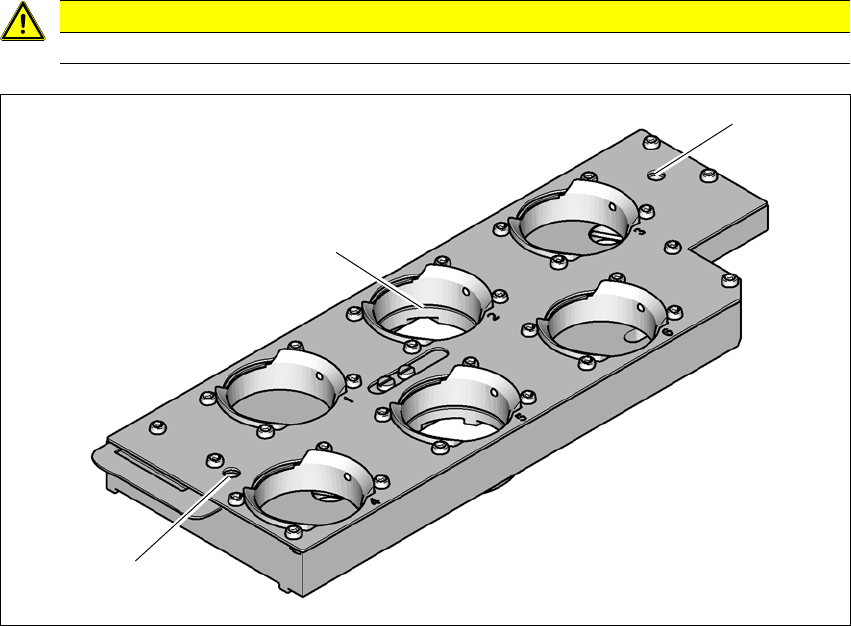

Obr. 6.1 - 16 Zásobník měniče pipet pro SIPLACE CP6
(1) 6 míst na pipety řady 38xx
(2) Polohové značky (viditelné jen při otevřené uzavírací desce)
POZOR
Zásobník pro SIPLACE CP6 používejte jen v kombinaci s hlavou SIPLACE CP6.
(1)
(2)
(2)
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.1 Měniče pipet
273
6
Obr. 6.1 - 17 Zásobník pipet pro SIPLACE CP6
(1) 12 míst na pipety řady 39xx
(2) Polohové značky (viditelné jen při otevřené uzavírací desce)
(1)
(2)
(2)
