6 Rozšíření stanic Provozní návod E by SIPLACE 6.1 Měniče pipet Od verze softwaru SC 712.1 Vydání 05/2019 274 6.1.4.2 Technické údaje 6 Měnič pi pet pro SIPL ACE CP6 Počet míst na pipety 38xx 39xx 24 48 Počet zásobníků p…
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.1 Měniče pipet
273
6

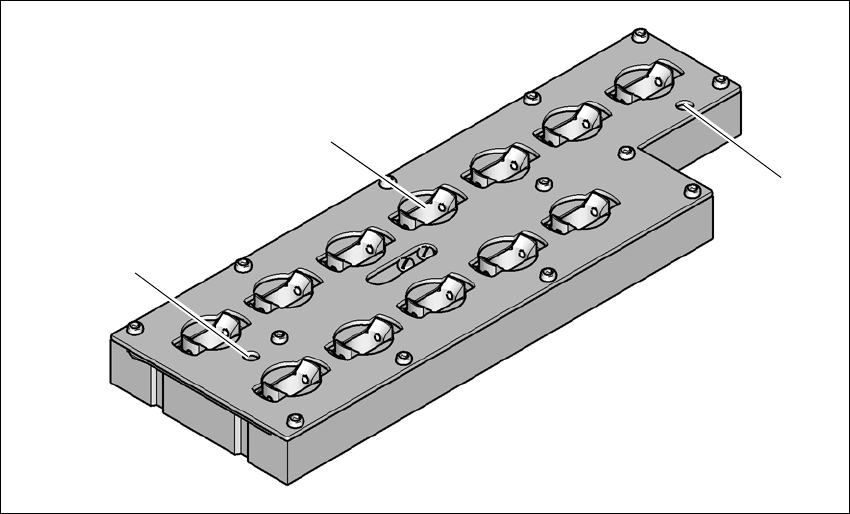

Obr. 6.1 - 17 Zásobník pipet pro SIPLACE CP6
(1) 12 míst na pipety řady 39xx
(2) Polohové značky (viditelné jen při otevřené uzavírací desce)
(1)
(2)
(2)
6 Rozšíření stanic Provozní návod E by SIPLACE
6.1 Měniče pipet Od verze softwaru SC 712.1 Vydání 05/2019
274
6.1.4.2 Technické údaje
6
Měnič pipet pro SIPLACE CP6
Počet míst na pipety
38xx
39xx
24
48
Počet zásobníků pipet 4
Typy pipet 38xx/39xx
Doba výměny pipet cca 2 s na pipetu
Přípojka stlačeného vzduchu 0,45 MPa (4,5 bar)
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.1 Měniče pipet
275
6.1.4.3 Poloha měniče pipet pro SIPLACE CP6
6
Obr. 6.1 - 18 Poloha měniče pipet pro SIPLACE CP6 - příklad
(1) Měnicí stůl na stanovišti 1
(2) Měnicí stůl na stanovišti 2
(PPW) Měniče pipet
(RB) Odhazovací nádoba
(PA) Oblast osazování
(GA) Portál
(2)
(1)
