6.1.4.2 Technické údaje
6
Měnič pipet pro SIPLACE CP6
Počet míst na pipety
38xx
39xx
24
48
Počet zásobníků pipet 4
Typy pipet 38xx/39xx
Doba výměny pipet cca 2 s na pipetu
Přípojka stlačeného vzduchu 0,45 MPa (4,5 bar)
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.1 Měniče pipet
275
6.1.4.3 Poloha měniče pipet pro SIPLACE CP6
6

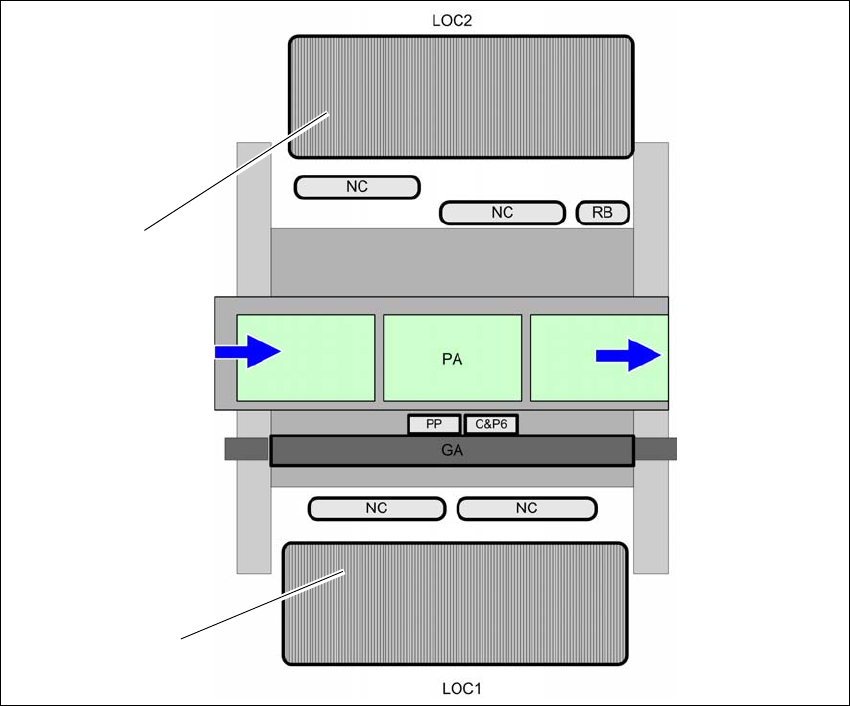

Obr. 6.1 - 18 Poloha měniče pipet pro SIPLACE CP6 - příklad
(1) Měnicí stůl na stanovišti 1
(2) Měnicí stůl na stanovišti 2
(PPW) Měniče pipet
(RB) Odhazovací nádoba
(PA) Oblast osazování
(GA) Portál
(2)
(1)
6 Rozšíření stanic Provozní návod E by SIPLACE
6.1 Měniče pipet Od verze softwaru SC 712.1 Vydání 05/2019
276
6.1.4.4 Montáž
V automatech E by SIPLACE se měniče pipet upevňují k rámu stroje.
6

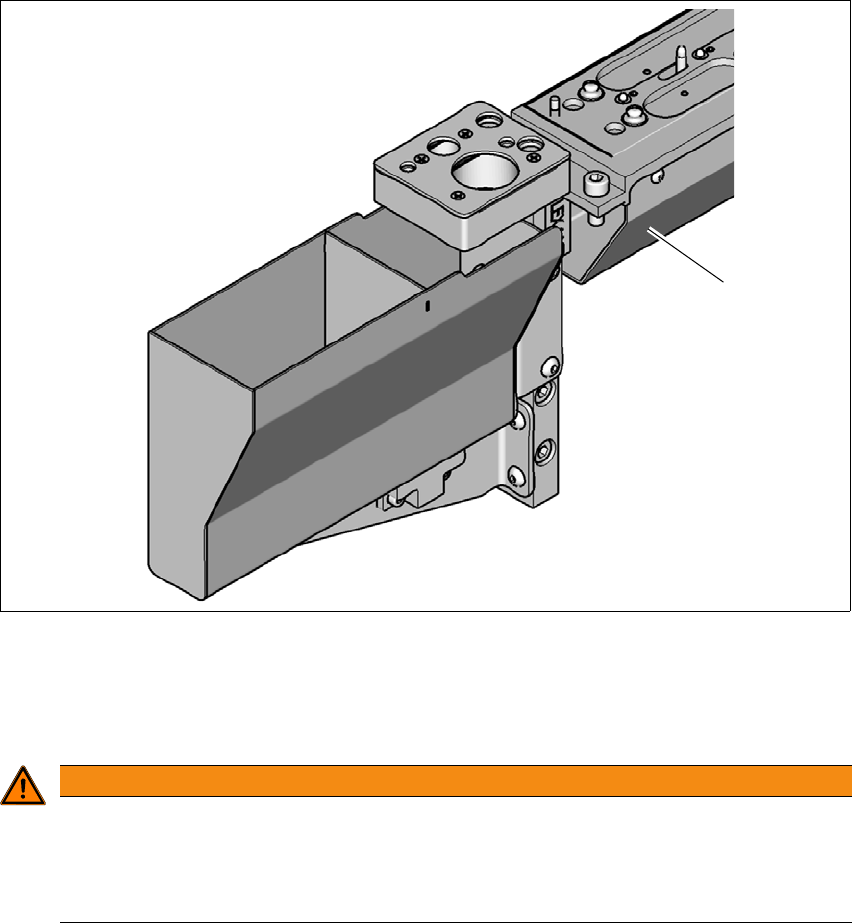

Obr. 6.1 - 19 Montážní poloha
(1) Šikmá strana směřuje ke vstupnímu zařízení měnicího stolu
Umístěte měnič pipet tak, aby šikmá strana směřovala ke vstupnímu zařízení měnicího stolu.
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pipet
příslušné osazovací hlavy.
(1)
