Provozní návod E by SIPLACE 6 Rozšíření stanic Od verze softwaru SC 712.1 Vydání 05/2019 6.3 SIPLACE JTF-MW 281 SIPLACE JTF-MW zabírá pevný rozsah stop na měnicím/pevném stole . – SIPLACE JTF-MW SIPLACE JTF-MW vytváří zá…
6 Rozšíření stanic Provozní návod E by SIPLACE
6.3 SIPLACE JTF-MW Od verze softwaru SC 712.1 Vydání 05/2019
280
6.3 SIPLACE JTF-MW
Číslo výrobku 03118894Sxx SIPLACE JTF-MW
Číslo výrobku 03126378Sxx pouze se sadou příslušenství JTF-MW (pro možnost)
6
Obr. 6.3 - 1 SIPLACE JTF-MW
(1) Kryt motoru zdvihu
(2) Podávací šoupátko
(3) Přeprava
(4) Modul Tower se zásobníkem
6.3.1 Popis
SIPLACE JTF-MW je rychlý automatický měnič standardních plochých zásobníků JEDEC. Na au-
tomatech E by SIPLACE lze nainstalovat podavač přihrádek JTF-MW Tray Feeder na měnicí
nebo na pevný stůl. JTF-MW lze společně měnicím stolem odstranit pro rychlou výměnu.
(2)
(1)
(3)
(4)
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.3 SIPLACE JTF-MW
281
SIPLACE JTF-MW zabírá pevný rozsah stop na měnicím/pevném stole.
– SIPLACE JTF-MW
SIPLACE JTF-MW vytváří zásobu až 30 plochých zásobníků JEDEC ve výměnné kazetě a
připravuje je podle požadavku. Osazovací automat lze dodávat s různými typy součástek v
různé časy výměny. 6
6.3.2 Přehled
6

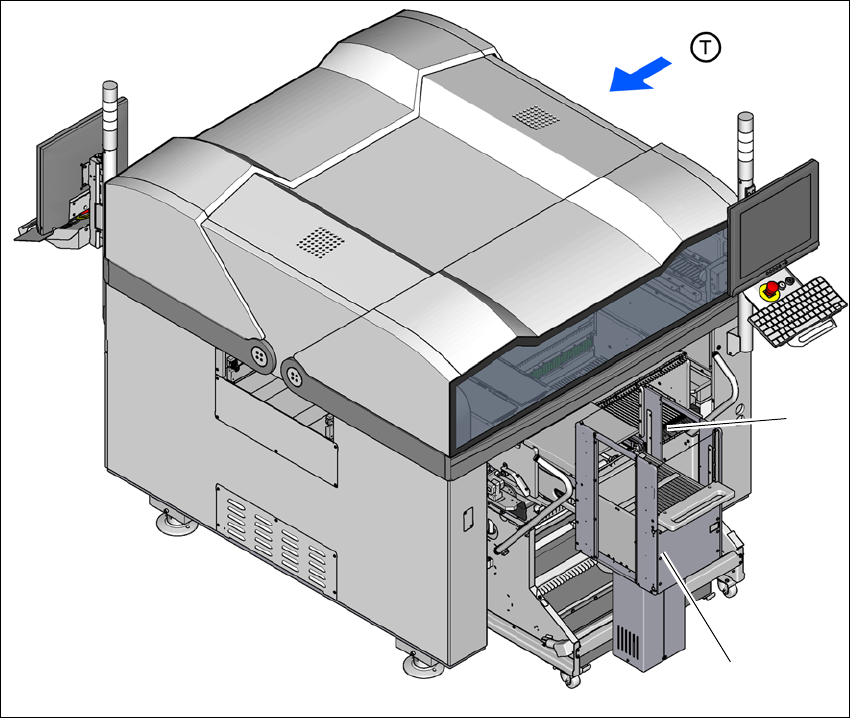

Obr. 6.3 - 2 SIPLACE JTF-MW na E by SIPLACE (příklad s měnicím stolem)
(1) Měnicí stůl (nebo je možný pevný stůl)
(2) SIPLACE JTF-MW
(T) Směr transportu desky
(1)
(2)
6 Rozšíření stanic Provozní návod E by SIPLACE
6.3 SIPLACE JTF-MW Od verze softwaru SC 712.1 Vydání 05/2019
282
6.3.3 Technické údaje
6
Umístění JTF-MW
Rozměry
Šířka 322,40 mm
Výška 946 mm
Délka 1209 mm
Stanoviště na E by SIPLACE
Instalováno/zasunuto pouze na stanovišti 2
Specifikace plochého zásobníku JEDEC
Standard JEDEC: 95-1 a IEC 60286-5
Kapacita
30 plochých zásobníků JEDEC
15 přihrádek Cookie, vždy se 2 přihrádkami
JEDEC
Max. výška součástky od základny přihrádky
10,8 mm (nevynechat úroveň přihrádky)
24,6 mm ( vynechat 1 úroveň přihrádky)
38,4 mm ( vynechat 2 úrovně přihrádky)
Kazeta
Rozměry (D x Š x V) 344 mm x 300 mm x 228 mm
Celková hmotnost s náplní
30 kg (přihrádky Cookie + součástky)
max. Hmotnost na přihrádku Cookie
2,0 kg, ± 10%
Pneumatický systém
5 až 10 bar
Spotřeba stlačeného vzduchu
28,3 Nl/min.
Komunikace
Rozhraní Pogo-Pin, sběrnice Can
Hmotnost
~ 45 kg bez přihrádek Cookie & magnetů
~ 60 kg s 15 přihrádkami Cookie & magnety
