6.4 Manuální držák přihrádek E

Číslo výrobku 03113327Sxx pouze manuální držák přihrádek, E-rychlost

Číslo výrobku 03113012Sxx pouze manuální držák přihrádek E Flex

Číslo výrobku 03126454Sxx pouze manuální držák přihrádek E Flex-příslušenství

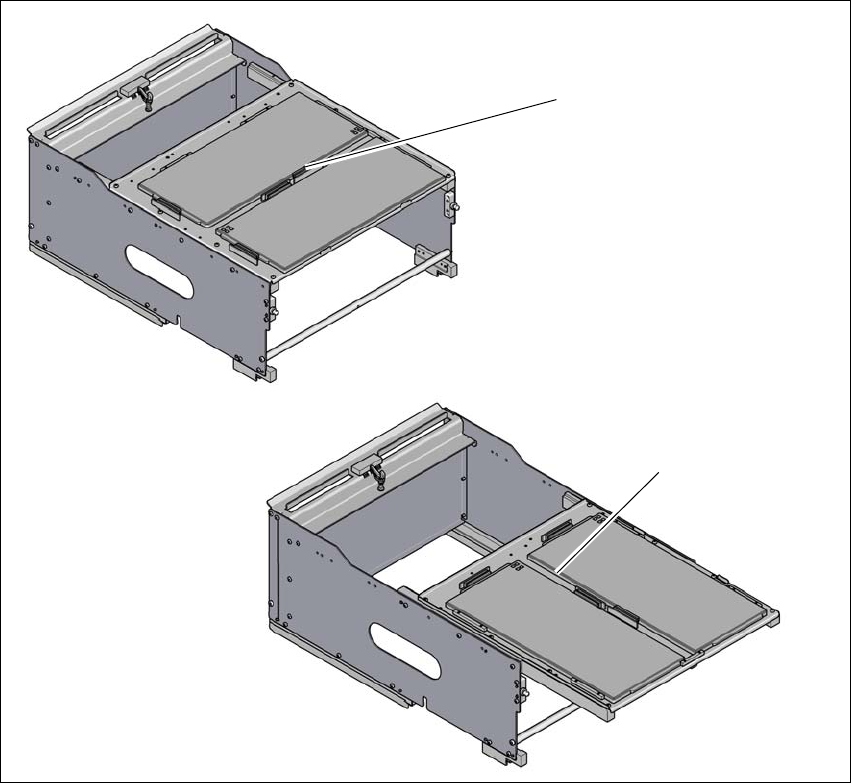

Obr. 6.4 - 1 Manuální držák přihrádek E

(1) Manuální držák přihrádek E Speed

(2) Manuální držák přihrádek E Flex

Manuální držák přihrádek se používá ve stanovišti 2 na E by SIPLACE, aby bylo současně možné

využít podložku na přihrádky pro 2x standardní přihrádky JEDEC. Součástky je na přihrádkách

JEDEC možné rychle zpřístupnit pomocí manuálního držáku přihrádek.

(1)

(2)

Provozní návod E by SIPLACE 6 Rozšíření stanic

Od verze softwaru SC 712.1 Vydání 05/2019 6.4 Manuální držák přihrádek E

289

V případě, že nepoužíváte manuální držák přihrádek, můžete využít všech 60 stop dopravníku na

měnicím stole E by SIPLACE nebo pevném stole. U jednostranného automatu E by SIPLACE exi-

stuje místo měnicího stolu/pevného stolu deska (Arbitray Plate E), která umožňuje manuální kon-

figuraci držáku přihrádek.

6.4.1 Technické údaje

POZOR

Zamezení kolizí

Při zasunování a vysunování měnicího stolu nesmí být použit manuální držák přihrádek,

jinak dojde ke kolizi s kanálem na prázdné pásy a držákem měniče pipet.

 Manuální držák přihrádek se smí na stůl postavit, až když je stůl zasunutý.

 Před vysunutím stolu je nutné manuální držák přihrádek ze stolu sundat.

Obsazení stanovišť na měnicím stole/pevném stole

Manuální držák přihrádek E Speed

Manuální držák přihrádek E Flex

1 až 32

1 až 29

*)a Stopy 33-60 jsou k dispozici pro zasouvání SIPLACE SmartFeeder E

*)b Stopy 30-60 jsou k dispozici pro zasouvání SIPLACE SmartFeeder E

Konfigurace na osazovacím automatu

E by SIPLACE Stanoviště 2

Spektrum osazovacích hlav SIPLACE TH, PP, CP14/12/6

Max. výška plochého zásobníku včetně součástky

Se SIPLACE TH / SIPLACE PP 25 mm
