1 Úvod Provozní návod E by SIPLACE
1.5 Úrovně obsluhy Od verze softwaru SC 712.1 Vydání 05/2019
28
1.5 Úrovně obsluhy
Určité funkce nebo menu smí být provedeny nebo vyvolány jen k tomu vyškoleným personálem.
Přitom je třeba rozlišovat následující úrovně ovládání:
– Základní výroba
– Rozšířená výroba
– Servis stroje
Úrovně obsluhy Rozšířená výroba a Servis stroje mohou být chráněny heslem.
Základní výroba 1
K této úrovni ovládání patří všechny osoby, které jsou školeny pro ovládání stroje. Obsluha může
provést pouze funkce v rámci obslužných funkcí nebo vyvolat menu nutné pro obsluhu stroje.
Rozšířená výroba 1
K této úrovni ovládání patří všechny osoby, které byly vyškoleny k činnostem při seřizování stroje.
Tyto osoby jsou oprávněné, používat veškeré rozšířené funkce (např. SIPLACE Station Pro-
gramming, manuální úkony obsluhy, zaučení značek).
Servis stroje 1
Provádí pouze kvalifikovaný personál (např. konfigurace nebo změna možností stroje).
Provozní návod E by SIPLACE 1 Úvod
Od verze softwaru SC 712.1 Vydání 05/2019 1.6 SIPLACE Station Programming
29
1.6 SIPLACE Station Programming
V režimu SIPLACE Station Programming může uživatel vytvářet program osazování přímo na
osazovacím automatu (PCB, součástky, tvary krytů, výstroj).
Uvedené značky a možnosti osazování jsou přesně měřeny kamerou PCB.
Po provedení lokální optimalizace lze spustit proces osazování na stanici.
V tomto případě lze používat osazovací automat nezávisle na připojení k programovacímu sys-
tému.
V případě manuální výměny dat lze exportovat nebo importovat osazovací programy z resp. do
osazovacího automatu.
Aby bylo možné provést režim Station Programming, je v počítači stanice integrovaný SIPLACE
Pro-Software včetně databáze SQL. Layout uživatelské plochy SIPLACE Pro byl přizpůsoben De-
signu uživatelské plochy softwaru stanice a zobrazuje se jako desktop SIPLACE Station Pro-
gramming v softwaru stanice.
1 Úvod Provozní návod E by SIPLACE
1.6 SIPLACE Station Programming Od verze softwaru SC 712.1 Vydání 05/2019
30
Pomocí SIPLACE Station Programming má uživatel na stanici všechny možnosti potřebné k úpl-
nému popisu osazovacího programu.
1

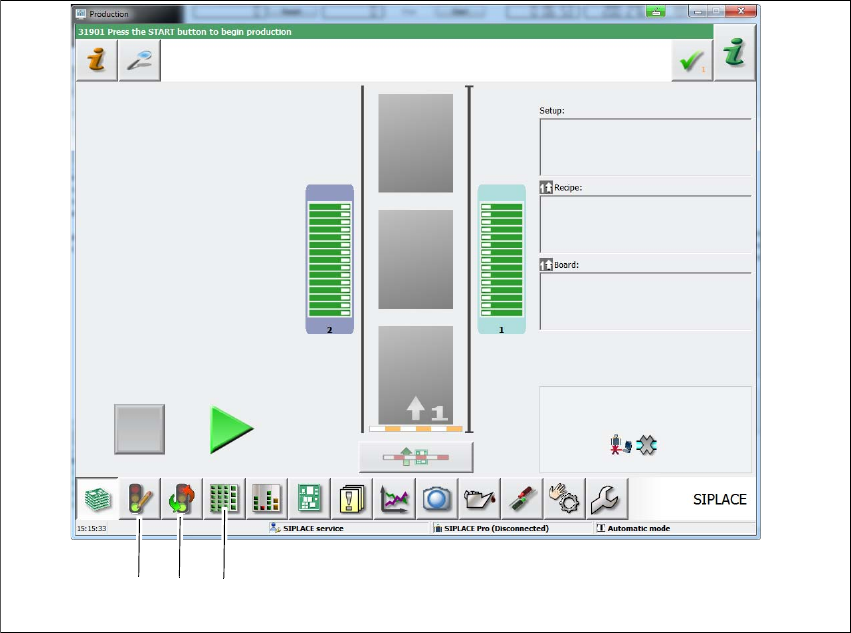

Obr. 1.6 - 1 Hlavní náhled na SIPLACE Station Programming
(1) SIPLACE Station Programming - Editor úloh
(2) SIPLACE Station Programming - Řízení úloh
(3) SIPLACE Station Programming - Úloha zaučení
Je možné pracovat na popisu, zatímco je vykonáván jiný program.
Pro zajištění přesné specifikace osazovací pozice, je možné značky a osazovací pozice osazo-
vacího automatu zaučit.
Při tomto procesu se přes kameru zobrazí částečně průhledný obrys součástky, který je snímán
kamerou PCB. Obrys lze vyrovnat vůči kontaktním bodům na desce s plošnými obvody.
Uvedené pozice lze přímo použít a uložit v osazovacím programu.
Jakmile byla deska s plošnými obvody zcela popsána a zaučena, je možné ji optimalizovat a vy-
robit ve stanici.
(1)
(2)
(3
