Provozní návod E by SIPLACE 6 Rozšíření stanic Od verze softwaru SC 712.1 Vydání 05/2019 6.5 Stacionární kamery 291 6.5.1.1 Technické údaje 6 Rozměry součástek 0 ,2 mm x 0,2 mm až 16 mm x 16 mm při jednoduchém m ěř ení s…
6 Rozšíření stanic Provozní návod E by SIPLACE
6.5 Stacionární kamery Od verze softwaru SC 712.1 Vydání 05/2019
290
6.5 Stacionární kamery
6.5.1 Stacionární kamera na součástky, typ 25 GigE (FC-Kamera)
Číslo výrobku 03105205-xx Stacionární kamera na součástky, typ 25 GigE
6

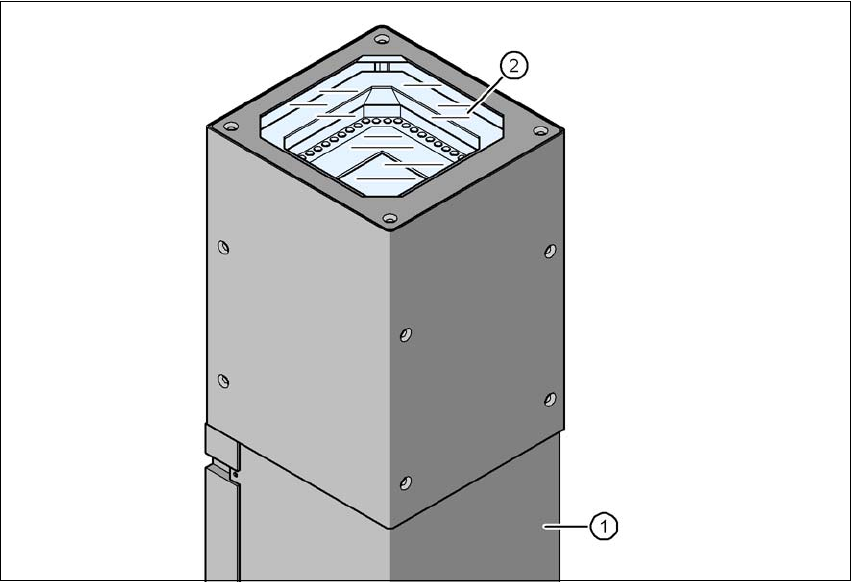

Obr. 6.5 - 1 Stacionární kamera na součástky, typ 25 GigE
(1) Těleso kamery s integrovanou kamerou a zesilovačem kamery
(2) Skleněná deska - pod ní osvětlovací a optické roviny
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.5 Stacionární kamery
291
6.5.1.1 Technické údaje
6
Rozměry součástek 0,2 mm x 0,2 mm až 16 mm x 16 mm při jednoduchém měření sou-
částek
Spektrumsoučástek 0402 až SO, PLCC, QFP, sokly, konektory, BGA, zvláštní součástky,
Bare Die, Flip-Chip, Shield
min. rozteč nožiček 0,25 mm
min. šířka nožiček 0,1 mm
min. rozteč pájecích
bodů
0,14 mm
min. průměr pájecích
bodů
0,08 mm
Zorné pole 19,4 mm x 19,4 mm
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
6 Rozšíření stanic Provozní návod E by SIPLACE
6.5 Stacionární kamery Od verze softwaru SC 712.1 Vydání 05/2019
292
6.5.2 Stacionární kamera na součástky, typ 33 GigE
Číslo výrobku 03112784-xx Stacionární kamera na součástky, typ 33 GigE
6.5.2.1 Konstrukce
6

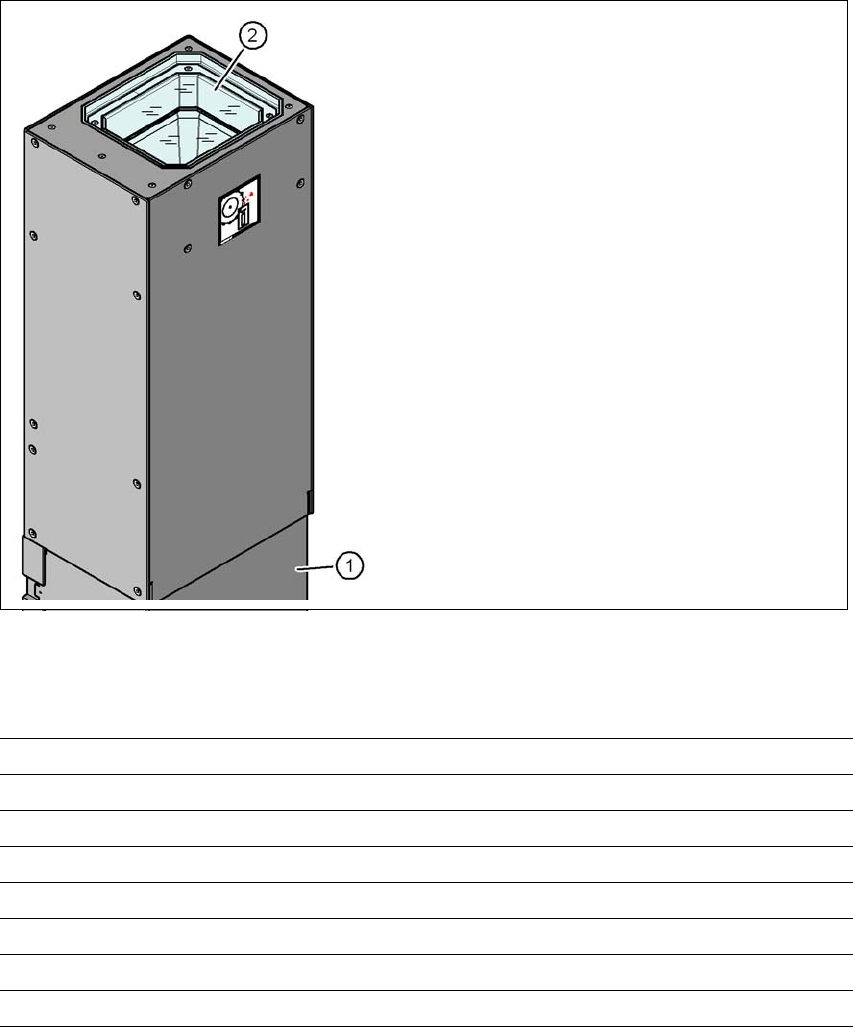

Obr. 6.5 - 2 Struktura stacionární kamery na součástky P&P, typ 33 GigE
6.5.2.2 Technické údaje
6
(1) Těleso kamery s integrovanou kamerou
a zesilovačem kamery
(2) Skleněná deska - pod ní osvětlovací a
optické roviny
Rozměry součástek 1,0 mm x 0,5 mm do 55 mm x 45 mm
Spektrumsoučástek 0402, MELF, SO, PLCC, QFP, elektrolytické kondenzátory, BGA
min. rozteč nožiček 0,3 mm
min. šířka nožiček 0,15 mm
min. rozteč pájecích bodů 0,35 mm
min. průměr pájecích bodů 0,2 mm
Zorné pole 65 mm x 50 mm
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
