Provozní návod E by SIPLACE 6 Rozšíření stanic Od verze softwaru SC 712.1 Vydání 05/2019 6.11 SIPLACE Component Reject Conveyor E 303 6.11.1 Všeobecně SIPLACE Component Reject Conveyor E slouží k pokládání vadných součás…
6 Rozšíření stanic Provozní návod E by SIPLACE
6.11 SIPLACE Component Reject Conveyor E Od verze softwaru SC 712.1 Vydání 05/2019
302
6.11 SIPLACE Component Reject Conveyor E
Číslo výrobku 03117077-xx SIPLACE Component Reject Conveyor E
6

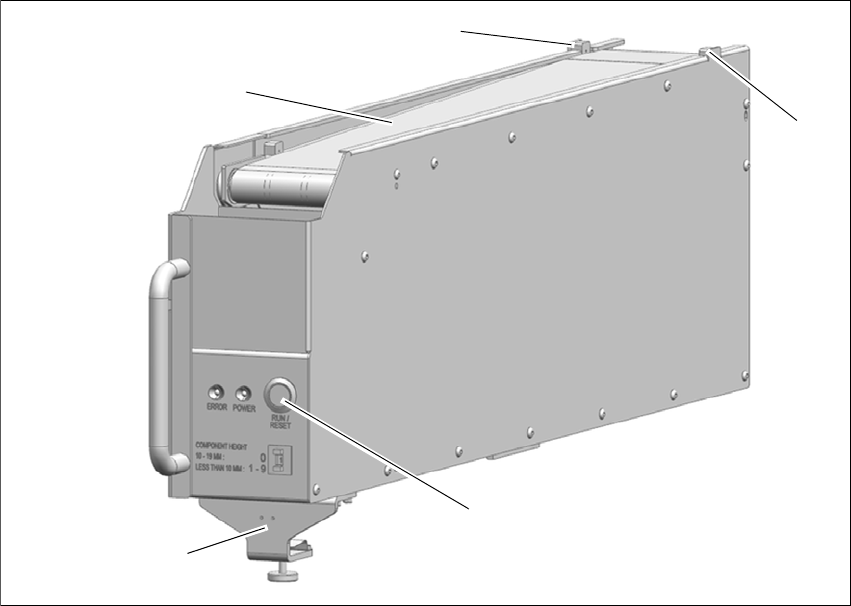

Obr. 6.11 - 1 SIPLACE Component Reject Conveyor E
(1) Pásový transport
(2) Snímač přítomnosti součástky
(3) Tlačítko START/RESET
(4) Svorka
(3)
(2)
(1)
(2)
(4)
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.11 SIPLACE Component Reject Conveyor E
303
6.11.1 Všeobecně
SIPLACE Component Reject Conveyor E slouží k pokládání vadných součástek (které byly ur-
čeny systémem Visio na osazovacím automatu) na přepravní pás a vracení zpět do automatu pro-
střednictvím obsluhující osoby. Používá se stejně jako každý jiný podávací modul pro E by
SIPLACE a lze jej umístit na podávací stoly. Účel Component Reject Conveyor je:
– Bezpečné vyjmutí odmítnuté součástky bez Otevření/Zastavení automatu.
– Odmítnutá součástka se uloží na přepravním pásu tak, aby nedošlo k poškození a bylo
možné ji znovu použít.
SIPLACE Component Reject Conveyor E se používá na měnicím stole pro E by SIPLACE. Pro
SIPLACE Component Reject Conveyor E se k nastavení polohy používá stejný centrovací čep
jako u Feeder série E. Navíc se upevňuje pomocí upínacího mechanizmu na měnicím stole pro E
by SIPLACE. SIPLACE Component Reject Conveyor E obsazuje 7 stop Omega a je možné jej
umístit do libovolné polohy na stole.
6.11.2 Popis
Elektrické napájení je u SIPLACE Component Reject Conveyor E zajištěno přes spojení Pogo-
Pin. Osazovací automat uloží poškozenou součástku na předním konci přepravního pásu SI-
PLACE Component Reject Conveyor E mezi detekčním snímačem (snímač přítomnosti sou-
částky, pol. 2 na obr. 6.11 - 1). Jakmile se aktivuje snímač přítomnosti součástky, pás provede
indikaci vzdálenosti Ein-Pitch pro součástku z bodu osazení dle nastavené délky Pitch. Po vylou-
čení první součástky může být další odmítnutá součástka polohována v bodě osazování bez sto-
hování.
Obsluhující může kdykoliv stisknout tlačítko START/RESET (pol. 5 na obr. 6.11 - 1) a pás dopraví
součástky k zadní části SIPLACE Component Reject Conveyor E. Obsluhující zde pak může sou-
částky kdykoliv odstranit, aniž by bylo nutné otevřít kryt automatu. Bez další intervence provede
Conveyor indexování pokaždé, když je na pás uložena součástka. První součástka nakonec do-
razí na konec Conveyor a aktivuje snímač na zadní straně. Snímač na zadní straně spustí akus-
tický alarm, aby upozornil obsluhujícího k zasáhnutí. Obsluhující pak může odstranit součástky z
pásu.
Také po zaznění alarmu pokračuje provoz Conveyor nadále normálně a pokaždé, když je na pás
uložena součástka, se provede indexování. Pokud obsluhující nezasáhne a odmítnuté součástky
neodstraní z pásu, spadne první součástka na konci pásu do kontejneru na konci SIPLACE Com-
ponent Reject Conveyor E. Mezi SIPLACE Component Reject Conveyor E a osazovacím auto-
matem neexistuje přímá komunikace. Osazovací automat neví, zda se na konci pásu/v kontejneru
na zadní straně již nachází příliš mnoho odmítnutých součástek.
6 Rozšíření stanic Provozní návod E by SIPLACE
6.11 SIPLACE Component Reject Conveyor E Od verze softwaru SC 712.1 Vydání 05/2019
304
6.11.3 Technické údaje
–Rozměry:
– Šířka 80 mm
– Výška 213,7 mm (bez vroubkovaného knoflíku, pokud je zcela stisknutý max. výška 17,5
mm)
– Délka 611 mm
– Stanoviště na E by SIPLACE:
– Obsazuje 7 Omega stop a je možné provést umístění na libovolném místě, jak ve stano-
višti 1 tak i ve stanovišti 2
– Velikosti součástek:
– Maximální hmotnost: 100 gr
– Minimální výška: 1 mm
– Minimální velikost: 3 x 1,4 mm
– Maximální výška: 19 mm
– Maximální velikost: 60 x 60 mm
– Nastavení Pitch:
– Výška součástek 10 - 19 mm ' Set to pitch 0 ' Conveyor provede indexování od 268 mm
– Výška součástek menších než 10 mm ' Set to pitch 1 - 9 ' Conveyor provede indexování
od 10 - 100 mm, které je třeba zvolit podle velikosti součástky.
– Komunikace
– Rozhraní Pogo-Pin
–Hmotnost
– max. 5,5 kg
