2 Bezpečnost práce Provozní návod E by SIPLACE 2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019 42 Obr. 2.2 - 2 Výstražný štítek na automatech (dvoustranných) - st anoviště 2 – W203, č. výrobku 03009342-0 1…
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky
41
2.2 Výstražné štítky
Výstražné štítky jsou vyrobeny z měkké PVC fólie, odolné vůči otěru, stálé na světle a odolné vodě
a povětrnostním vlivům.
2.2.1 Výstražné štítky na automatu

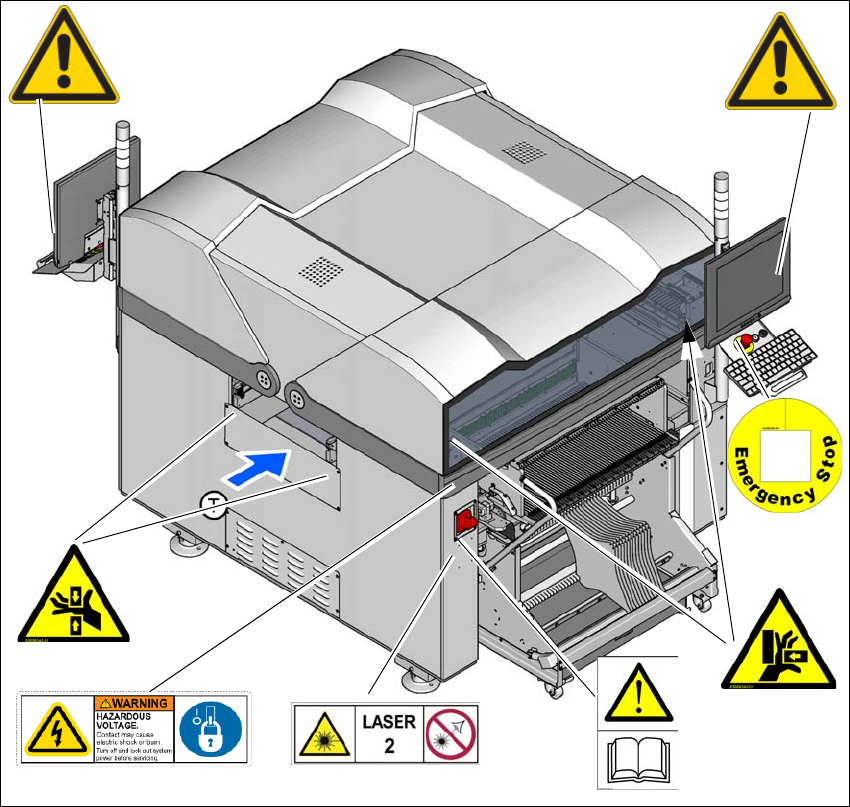

Obr. 2.2 - 1 Výstražný štítek na automatech (dvoustranných) - stanoviště 1
– W201, č. výrobku 03009338-01
– W203, č. výrobku 03009342-01
– W204, č. výrobku 03009343-01
– W209, č. výrobku 03009349-01
– W 810, č. výrobku 03112319-01
– Třída laseru 2, č. výrobku 03134118-01
– W-obecná-údržba, výstražný štítek na monitoru dodavatele
(T) Směr transportu desky
W 203
W 209
W 204
W 201
W 810
W-obecná-údržba
W-obecná-údržba
Třída laseru 2
2 Bezpečnost práce Provozní návod E by SIPLACE
2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019
42
Obr. 2.2 - 2 Výstražný štítek na automatech (dvoustranných) - stanoviště 2
– W203, č. výrobku 03009342-01
– W204, č. výrobku 03009343-01
– W209, č. výrobku 03009349-01
– W-obecná-údržba, výstražný štítek na monitoru dodavatele
(T) Směr transportu desky
W 209
W 204
W 203
W-obecná-údržba
W-obecná-údržba
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky
43
Obr. 2.2 - 3 Výstražný štítek na automatech (jednostranných) - stanoviště 1
– W201, č. výrobku 03009338-01
– W203, č. výrobku 03009342-01
– W204, č. výrobku 03009343-01
– W209, č. výrobku 03009349-01
– Třída laseru 2, č. výrobku 03134118-01
– W-obecná-údržba, výstražný štítek na monitoru dodavatele
(T) Směr transportu desky
W 209
W 204
W 203
W-obecná-údržba
W 201
Třída laseru 2
