Provozní návod E by SIPLACE 2 Bezpečnost práce Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky 49 2.2.1.9 W-obecná-výstraha, výstražný štítek na monitoru 2 W-obecný-vý stražný štítek na obr. 2.2 - 1 na str…

100%1 / 316
2 Bezpečnost práce Provozní návod E by SIPLACE
2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019
48
2.2.1.7 Výstražný štítek W203
2
W203 na obr. 2.2 - 1 na straně 41 a 2.2 - 2 na straně 42, č. výrobku 03009342-01
Počet na automat:
E by SIPLACE dvoustranný: 4 2
E by SIPLACE jednostranný: 4 2
2.2.1.8 Výstražný štítek W204
2
W204 na obr. 2.2 - 1 na straně 41 a 2.2 - 2 na straně 42, č. výrobku 03009343-01
Počet na automat:
E by SIPLACE dvoustranný: 4 2
E by SIPLACE jednostranný: 4 2
2
2
2
NEBEZPEČÍ POHMOŽDĚNÍ!
Sahání do stroje může vést ke zranění rukou.
Nesahat do stroje za provozu!
2
2
2
NEBEZPEČÍ POHMOŽDĚNÍ!
Sahání do stroje může vést ke zranění rukou.
Nesahat do stroje za provozu
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky
49
2.2.1.9 W-obecná-výstraha, výstražný štítek na monitoru
2
W-obecný-výstražný štítek na obr. 2.2 - 1 na straně 41, 2.2 - 2 na straně 42, 2.2 - 3 na straně 43
a 2.2 - 4 na straně 44
Počet na automat:
E by SIPLACE dvoustranný: 2 2
E by SIPLACE jednostranný: 1 2
2
2
2
2
OBECNÁ VÝSTRAHA -
NEBEZPEČÍ ODŘENÍ A POŠKOZENÍ DÍLŮ!
Po načtení programu vyjměte flashdisk z boční přípojky.
Pokud flashdisk nevyjmete, může to při kontaktu způsobit odře-
niny/malé řezné rány nebo poškození USB přípojky.
2 Bezpečnost práce Provozní návod E by SIPLACE
2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019
50
2.2.2 Výstražné štítky v automatu

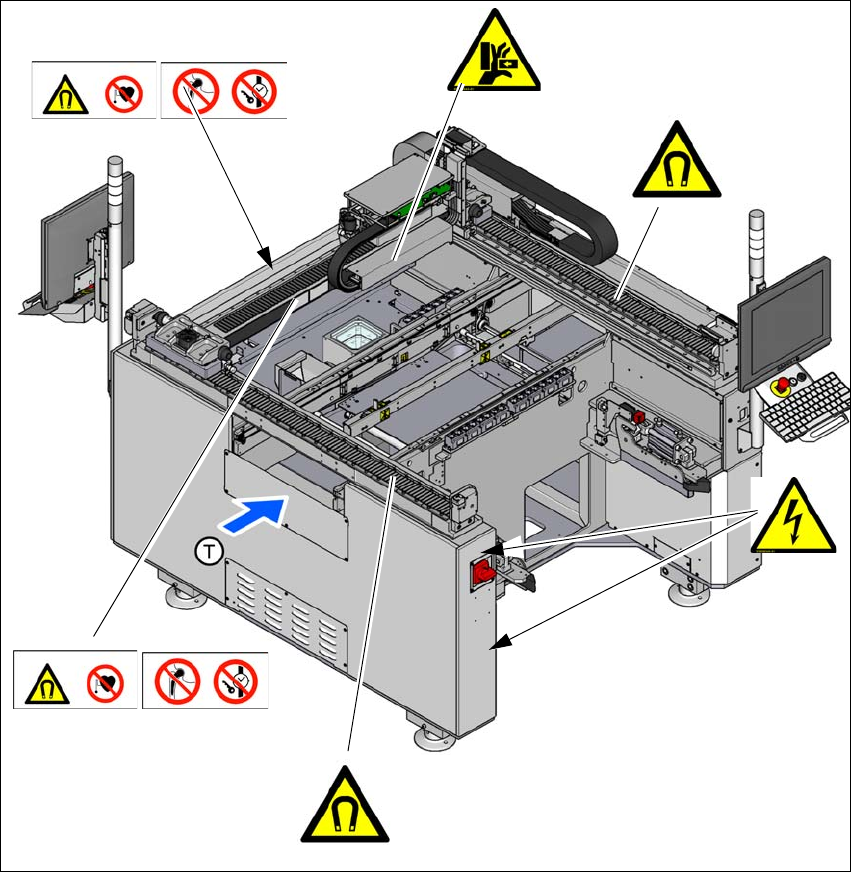

Obr. 2.2 - 5 Výstražné štítky v automatu - část 1
2
– W202 společně použito, č. výrobku 03012700-01 (na obou stranách portálu)
– W-magnetické pole, na ose Y
– W204, č. výrobku 03009343-01 na krytu nosiče kabelů IF/VBI
– W206, na bočním krytu hlavního spínače
– W206, na krytu MGCU
W-magnetické pole
W 202 Společně použito
W-magnetické pole
W 202 Společně použito
W206
W204
