Provozní návod E by SIPLACE 2 Bezpečnost práce Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky 59 2.2.5 Výstražné štítky na SIPLACE SpeedStar C&P14 2 Obr . 2.2 - 1 1 Výstražné štítky na SIPLACE SpeedSt…
2 Bezpečnost práce Provozní návod E by SIPLACE
2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019
58
2.2.4.1 Výstražný štítek W205 na skluzu na odpadní pásy
2

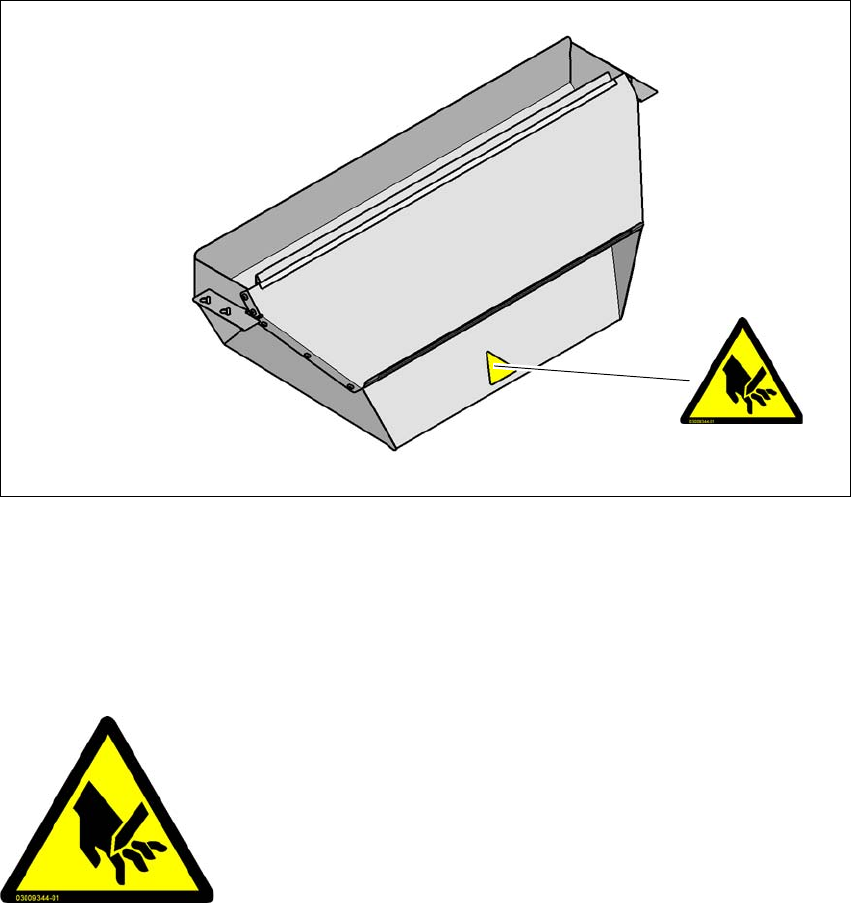

Obr. 2.2 - 10 Výstražný štítek W205 na skluzu na odpadní pásy
– W205, č. výrobku 03009344-01
2.2.4.2 Výstražný štítek 205
Výstražné štítky na řezačce pásu a skluzu na odpadní pásy.
2
W205 na obr. 2.2 - 9 na straně 57 a 2.2 - 10 na straně 58, č. výrobku 03009344-01
Počet na automat:
E by SIPLACE dvoustranný: 4 2
E by SIPLACE jednostranný: 2 2
W205
2
2
2
2
2
2
2
2
NEBEZPEČÍ POŘEZÁNÍ!
I při vypnutém stroji trvá nebezpečí pořezání
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky
59
2.2.5 Výstražné štítky na SIPLACE SpeedStar C&P14
2
Obr. 2.2 - 11 Výstražné štítky na SIPLACE SpeedStar C&P14
(1) Informační štítek o vysoké teplotě, č. výrobku 03031926-01
(2) Těleso hvězdicového motoru
(3) Rukojeť
Třída laseru 2, č. výrobku 03134118-01
(1)
(2)
(3)
Třída laseru 2
2 Bezpečnost práce Provozní návod E by SIPLACE
2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019
60
2.2.5.1 Vysoké teploty na SIPLACE C&P14
2
1 na obr. 2.2 - 11, Strana 59 (Počet na SIPLACE C&P14: 1)
2.2.5.2 Laserová třída 2 na senzoru součástek
2
Třída laseru 2 na obr. 2.2 - 11 na straně 59, č. výrobku 03134118-01 (počet na C&P14: 1)
2
Vysoké teploty na SIPLACE C&P14 při trvalém provozu
Nebezpečí popálení působením vysokých teplot!
Těleso hvězdicového motoru a madlo osazovací hlavy mohou mít při trvalém
provozu a při teplotě okolí nad 22°C vysokou povrchovou teplotu.
Pozor při dotýkání se těchto dílů.
2
2
2
LASEROVÉ ZÁŘENÍ
třída laseru 2
Ve smyslu IEC 60825-1:2014
Nedívejte se do paprsku!
