00198241-04_UM_E-by-SIPLACE_CZ - 第67页
Provozní návod E by SIPLACE 2 Bezpečnost práce Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky 67 2.2.9 Výstražný štítek na transportu desek 2 Obr. 2.2 - 16 Výstražný štítek na transportu dese k Na obr. 2.…
2 Bezpečnost práce Provozní návod E by SIPLACE
2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019
66
2
Číslo výrobku 03114591-01
W220 na obr. 2.2 - 15 na straně 65, č. výrobku 03114591-01.
2
2
SÍŤOVÉ NAPĚTÍ!
Vypnout hlavní vypínač a počkat 5 minut, až se vybijí kondenzátory.
Oblast NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky
67
2.2.9 Výstražný štítek na transportu desek
2

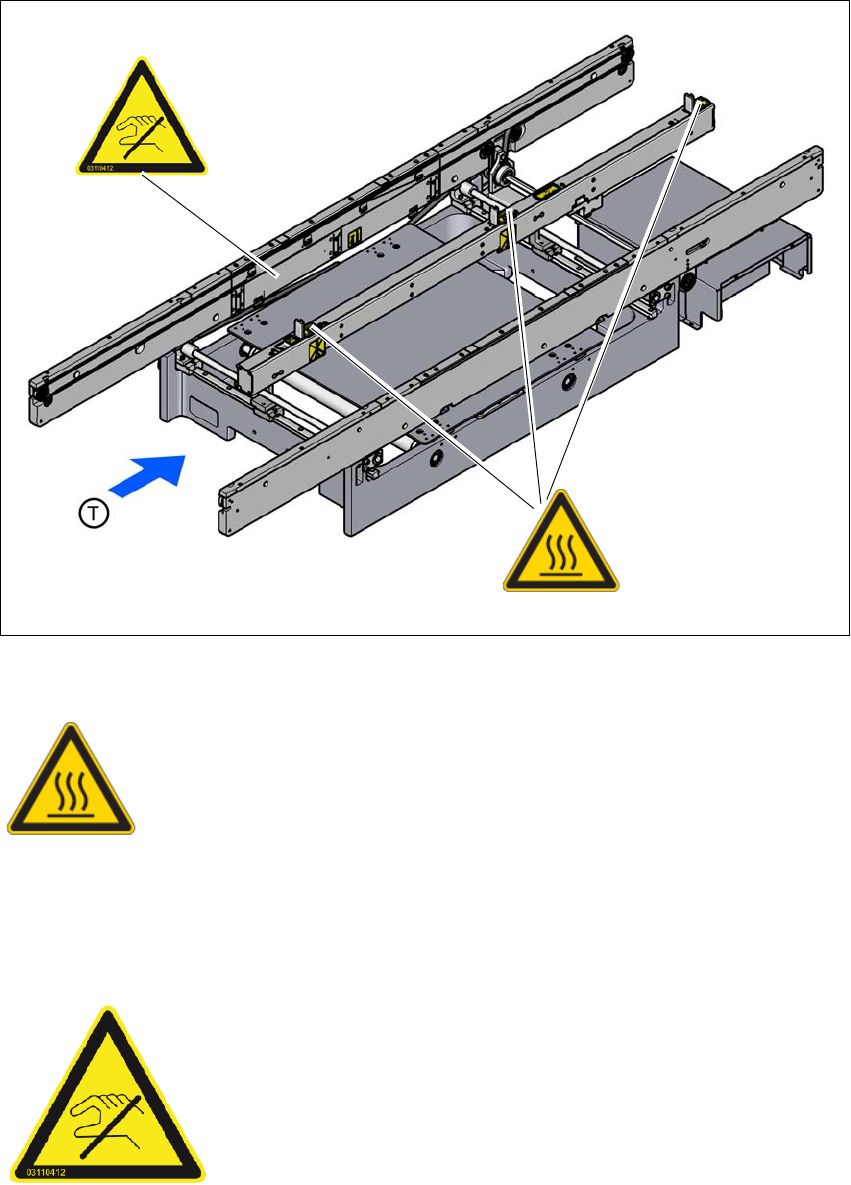

Obr. 2.2 - 16 Výstražný štítek na transportu desek
Na obr. 2.2 - 16, Strana 67, Štítek horký povrch, č. výrobku 03031926-01
2.2.9.1 Výstražný štítek „Citlivé bočnice transportu"
2
Číslo výrobku 03110412-01 (1 ks na každé bočnici transportu v každé oblasti osazování)
W-vysoká teplota
2
NEBEZPEČÍ POPÁLENÍ PŮSOBENÍM VYSOKÝCH TEPLOT!
Jednotky zarážky mohou být při trvalém provozu velmi horké.
Pozor při dotýkání se jednotek zarážky.
Citlivé bočnice transportu!
Bočnice transportu jsou velmi citlivé a v žádném případě se ne-
smějí posouvat bez uvolnění brzd.
Mohlo by dojít k neopravitelnému poškození bočnic transportu.
2 Bezpečnost práce Provozní návod E by SIPLACE
2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019
68
2.2.10 Výstražný štítek na měnicím stole
2

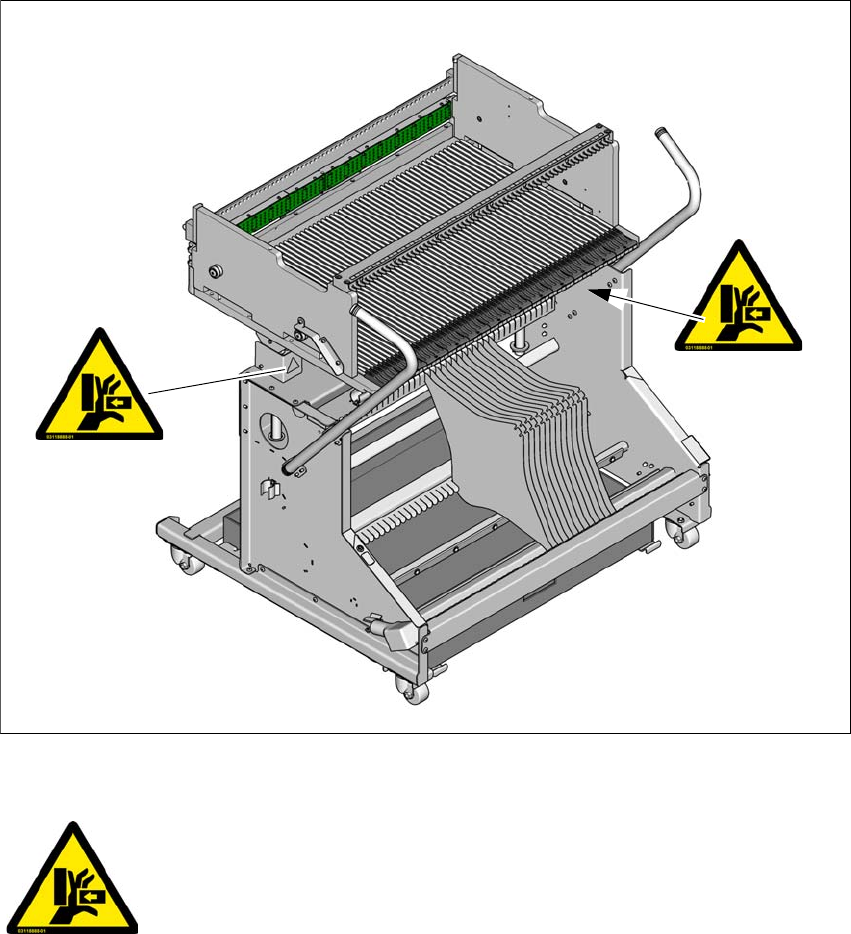

Obr. 2.2 - 17 Výstražné štítky na měnicím stole
Na obr. 2.2 - 17, Strana 68, štítek Nebezpečí pohmoždění rukou, č. výrobku 03118888-01 (1 štítek
na levé straně a 1 štítek na pravé straně).
Pohmoždění ruky
Pohmoždění ruky
2
NEBEZPEČÍ POHMOŽDĚNÍ RUKOU!
Při zvedání a pokládání měnicího stolu hrozí nebezpečí pohmoždění rukou.
Pozor při zvedání a pokládání měnicího stolu.
Dbejte na popis v Část 4.4 na straně193.
