2 Bezpečnost práce Provozní návod E by SIPLACE 2.4 Bezpečnostní pokyny k transportu automatu Od verze softwaru SC 712.1 Vydání 05/2019 70 2.4 Bezpečnostní pokyny k transportu automatu 2 Pro transpor t au tomatu použijte …
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.3 Klasifikace optického systému
69
2.3 Klasifikace optického systému
2.3.1 Klasifikace celého stroje
2
2.3.2 Klasifikace laserového zařízení
Následující moduly jsou přiřazeny třídě laseru 2:
– Senzor součástek na SIPLACE CP14
2.3.3 Klasifikace optických systémů
2
Stroj, který je připraven k provozu, je klasifikován jako Třída laseru 2
Třídy laseru jsou určovány ve smyslu IEC 60825-1:2014.
UPOZORNĚNÍ
V kamerovém osvětlovacím systému jsou vestavěny světlé LED. Ty jsou zařazeny dle
IEC 62741:2006 do rizikové skupiny 1.
Nedívejte se do paprsku!
2 Bezpečnost práce Provozní návod E by SIPLACE
2.4 Bezpečnostní pokyny k transportu automatu Od verze softwaru SC 712.1 Vydání 05/2019
70
2.4 Bezpečnostní pokyny k transportu automatu
2
Pro transport automatu použijte vysokozdvižný vozík s následující specifikací:
Délka vidlice: min. 1800 mm
Nosnost: min. 5.000 kg
Jmenovitá světlost vidlic: Min. 350 mm 2
2
2.5 Bezpečnostní pokyny k provozu automatu
2.5.1 Bezpečnostní pokyny k uzavírání ochranných krytů
Aby se vyloučilo jakékoliv nebezpečí zranění při uzavírání ochranných krytů na stroji, musí pro-
vozovatel trvat na tom, aby obsluha pracovala s ochrannými kryty podle následujícího návodu.
2
VÝSTRAHA
Nebezpečí převržení!
Pokud není dodržena specifikace vysokozdvižného vozíku, může dojít k převržení.
K přepravě používejte jen specifikovaný vysokozdvižný vozík.
Správná přeprava automatu je popsána v kapitole 4
, v části 4.1 na straně 169.
POZOR
NEBEZPEČÍ POHMOŽDĚNÍ!
Při nesprávném zavírání ochranných krytů může dojít k pohmoždění rukou.
Zavírejte ochranné kryty správně.
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.5 Bezpečnostní pokyny k provozu automatu
71
2

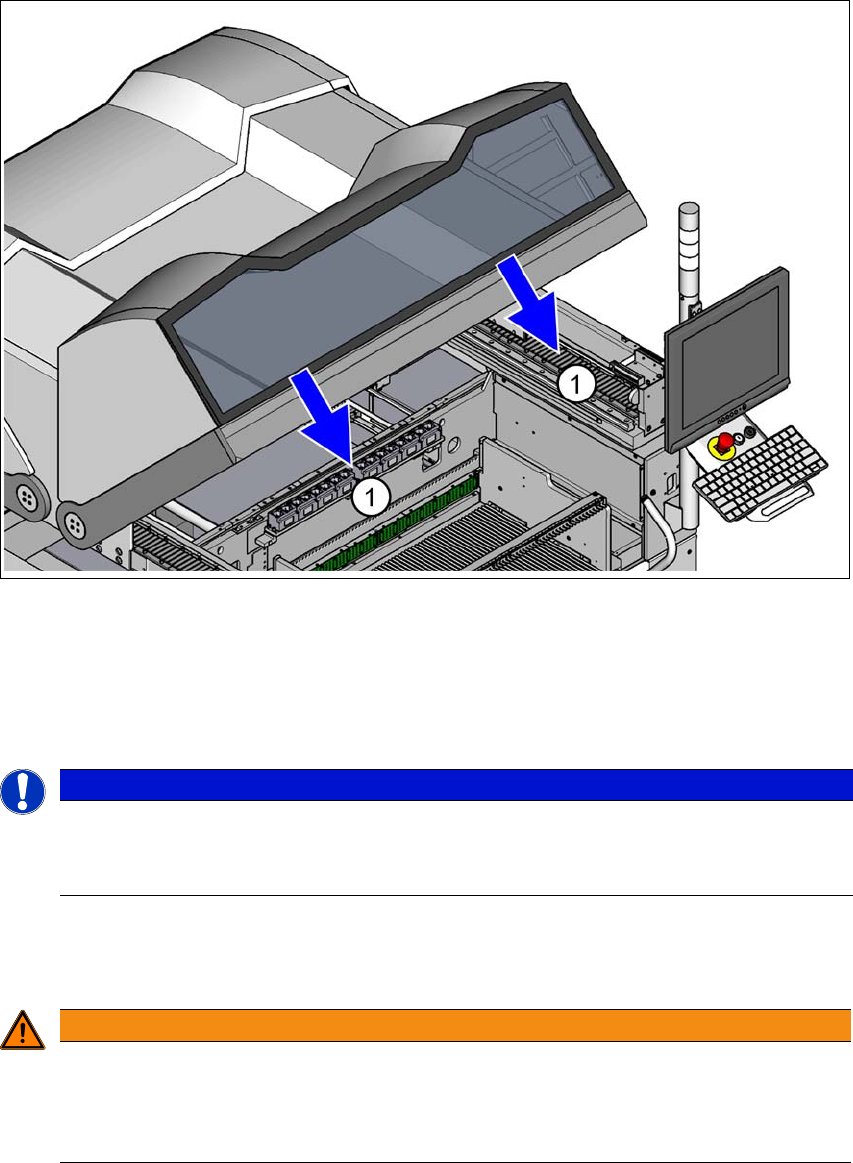

Obr. 2.5 - 1 Bezpečnostní pokyny k uzavírání ochranných krytů
(1) Tyčový držák
K otevření, popř. zavření ochranných krytů používejte zásadně tyčový držák.
Při zavírání nesahejte do mezery mezi ochranným krytem a pláštěm stroje.
2
2.5.2 Manuální vložení desky na vkládací pás
2
Desku vložte na vkládací pás podle výstražného pokynu.
Spusťte zasunutí desky pomocí funkce Desku zasunout v grafickém rozhraní počítače sta-
nice.
UPOZORNĚNÍ
Ochranné kryty jsou zajištěny elektricky a mechanicky
Během provozu jsou ochranné kryty zajištěny a není možné je otevřít.
Stiskněte tlačítko STOP. Ochranné kryty lze otevřít.
VÝSTRAHA
Nebezpečí úrazu!
Při ručním vkládání desky na vstupní pás může dojít k zachycení a úrazu rukou pohybu-
jícím se portálem.
Desku nezasunujte ručně do stroje dále než 5 cm.
