2 Bezpečnost práce Provozní návod E by SIPLACE 2.5 Bezpečnostní pokyny k provozu automatu Od verze softwaru SC 712.1 Vydání 05/2019 72 2.5.3 Bezpečnostní pokyny pro zpracování kondenzátorů na bázi práškových kovů Zpracov…
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.5 Bezpečnostní pokyny k provozu automatu
71
2
Obr. 2.5 - 1 Bezpečnostní pokyny k uzavírání ochranných krytů
(1) Tyčový držák
K otevření, popř. zavření ochranných krytů používejte zásadně tyčový držák.
Při zavírání nesahejte do mezery mezi ochranným krytem a pláštěm stroje.
2
2.5.2 Manuální vložení desky na vkládací pás
2
Desku vložte na vkládací pás podle výstražného pokynu.
Spusťte zasunutí desky pomocí funkce Desku zasunout v grafickém rozhraní počítače sta-
nice.
UPOZORNĚNÍ
Ochranné kryty jsou zajištěny elektricky a mechanicky
Během provozu jsou ochranné kryty zajištěny a není možné je otevřít.
Stiskněte tlačítko STOP. Ochranné kryty lze otevřít.
VÝSTRAHA
Nebezpečí úrazu!
Při ručním vkládání desky na vstupní pás může dojít k zachycení a úrazu rukou pohybu-
jícím se portálem.
Desku nezasunujte ručně do stroje dále než 5 cm.
2 Bezpečnost práce Provozní návod E by SIPLACE
2.5 Bezpečnostní pokyny k provozu automatu Od verze softwaru SC 712.1 Vydání 05/2019
72
2.5.3 Bezpečnostní pokyny pro zpracování kondenzátorů na bázi
práškových kovů
Zpracování kondenzátorů na bázi práškových kovů (např. tantalových) v sobě skrývá určitá rizika.
Riziko spočívá v tom, že
– při zničení těchto součástek dochází k náhlé exotermní reakci – vývinu tepla. Tento vývin
tepla může v závislosti na velikosti kapacity a za nepříznivých podmínek v okolí způsobit
škody.
– Tento efekt se může vyskytnout principiálně při rozstřižení takových součástek.
Pro objasnění nakolik jsou tím Vámi zpracovávané součástky ohroženy se můžete obrátit na Vaše
dodavatele.
Uvedené riziko se může zcela výjimečně vyskytnout ve stříhacím zařízení strojů SIPLACE a v ex-
trémním případě může způsobit doutnání odpadních pásů.
Nepříznivé podmínky jsou mimo jiné:
(1) Pokud zůstávají součástky v pásu při kontrole nastaveného taktu (při této kontrole může ob-
sluha posunout podávací modul o takt dále bez odebrání součástky).
(2) Setrvání součástek na pásu, např. v důsledku trhliny na krycí fólii
(3) součástky zůstávají v pásu, pokud součástky nebo pás neodpovídají specifikaci a dochází
tak k velkému podílu chyb při odebírání součástky.
Dbejte prosím následujících pokynů pro minimalizaci rizika při osazování kondenzátory na bázi
práškových kovů.
(1) Při manuálním taktování pásu mají být součástky zůstávající v kapsách na pásu odstraněny
obsluhou.
(2) Při trhlinách krycí fólie je třeba, aby obsluha odstranila součástky zůstávající v pásu.
Aby při nesprávném odebírání tantalových kondenzátorů nedošlo k požáru pásu při jeho řezání,
byla do uživatelského rozhraní doplněna volba „Při nesprávném odebírání okamžitě zastavit“. K
tomu musí být tato možnost aktivována v programu SIPLACE Pro. Na osazovacím automatu je
neodebraná součástka posunuta o jeden krok dále a je připravena v pásu k odebrání. Stopa je
deaktivována a obsluha je hlášením chyby upozorněna na to, že má vyjmout tantalovou sou-
částku z pásu.
2
UPOZORNĚNÍ
Ruční odebírání neodebraných tantalových kondenzátorů
Manuální odběr neodebraných tantalových kondenzátorů pracovníkem obsluhy je popsán
v části 3.8.1.3
na straně 149.
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.5 Bezpečnostní pokyny k provozu automatu
73
2.5.4 Bezpečnostní pokyny pro SIPLACE TH/SIPLACE PP
2
2

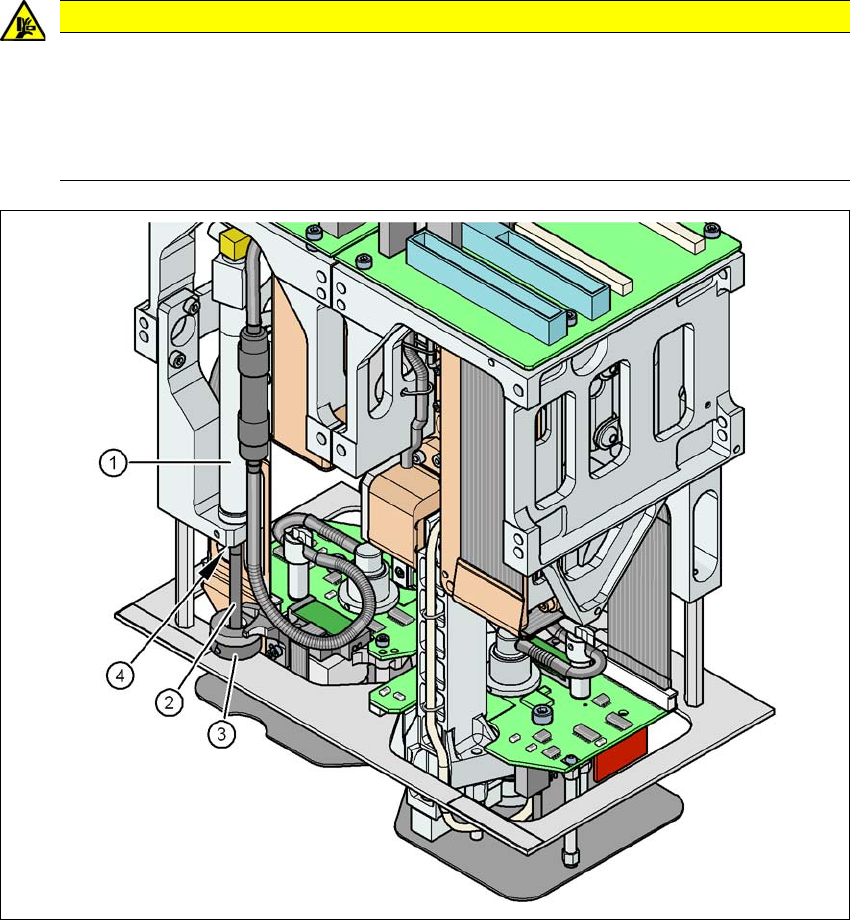

Obr. 2.5 - 2 Nebezpečí zmáčknutí vratnou jednotkou na SIPLACE TH/SIPLACE PP
(1) Vratná jednotka, pneumatický válec
(2) Pístnice
(3) Nárazník vratné jednotky
(4) Možnost pohmoždění prstů
POZOR
Nebezpečí pohmoždění u SIPLACE TH/SIPLACE PP!
Velká pružicí síla válce může při rychlém vrácení nárazníku vést k úrazu prstů. To platí i
pro vnitřní část SIPLACE TH nebo SIPLACE PP, když se vrací pístnice do své výchozí
polohy.
V žádném případě neposouvejte osu Z dolů ručně za nárazník vratné jednotky.
