2 Bezpečnost práce Provozní návod E by SIPLACE 2.5 Bezpečnostní pokyny k provozu automatu Od verze softwaru SC 712.1 Vydání 05/2019 74 2.5.5 Pokyn k bezpečnosti automat u pro elektrostaticky citlivé s oučástky 2 2.5.6 Be…
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.5 Bezpečnostní pokyny k provozu automatu
73
2.5.4 Bezpečnostní pokyny pro SIPLACE TH/SIPLACE PP
2
2
Obr. 2.5 - 2 Nebezpečí zmáčknutí vratnou jednotkou na SIPLACE TH/SIPLACE PP
(1) Vratná jednotka, pneumatický válec
(2) Pístnice
(3) Nárazník vratné jednotky
(4) Možnost pohmoždění prstů
POZOR
Nebezpečí pohmoždění u SIPLACE TH/SIPLACE PP!
Velká pružicí síla válce může při rychlém vrácení nárazníku vést k úrazu prstů. To platí i
pro vnitřní část SIPLACE TH nebo SIPLACE PP, když se vrací pístnice do své výchozí
polohy.
V žádném případě neposouvejte osu Z dolů ručně za nárazník vratné jednotky.
2 Bezpečnost práce Provozní návod E by SIPLACE
2.5 Bezpečnostní pokyny k provozu automatu Od verze softwaru SC 712.1 Vydání 05/2019
74
2.5.5 Pokyn k bezpečnosti automatu pro elektrostaticky citlivé součástky
2
2.5.6 Bezpečnostní pokyny ke správnému nasazování odhazovacích nádob
Pro vyloučení kolize mezi osazovací hlavou a odhazovací nádobou na součástky resp. pipety
dbejte následujících pokynů:
Dbejte na to, aby odhazovací nádoba správně seděla ve svém držáku.
Kontrolujte, zda odhazovací nádoba nevyčnívá nad držák.
2.5.7 Bezpečnostní pokyny k používání výměníku pipet
Aby nedošlo ke kolizi mezi osazovací hlavou a výměníkem pipet, dodržujte následující pokyny:
2
2
UPOZORNĚNÍ
Předpoklady bezpečnosti automatů pro elektrostaticky citlivé součástky
Používejte výhradně pipety, které jsou označeny jako vodivé.
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pipet
příslušné osazovací hlavy.
VÝSTRAHA
Nebezpečí kolize hlav při vyčnívající páce!
Pokud páka vyčnívá nad zásobník, může dojít ke kolizi osazovací hlavy.
Proto dbejte na to, aby páky nevyčnívaly nad zásobníky.
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.5 Bezpečnostní pokyny k provozu automatu
75
2.5.8 Vysoké teploty na osazovací hlavě SIPLACE CP14
2

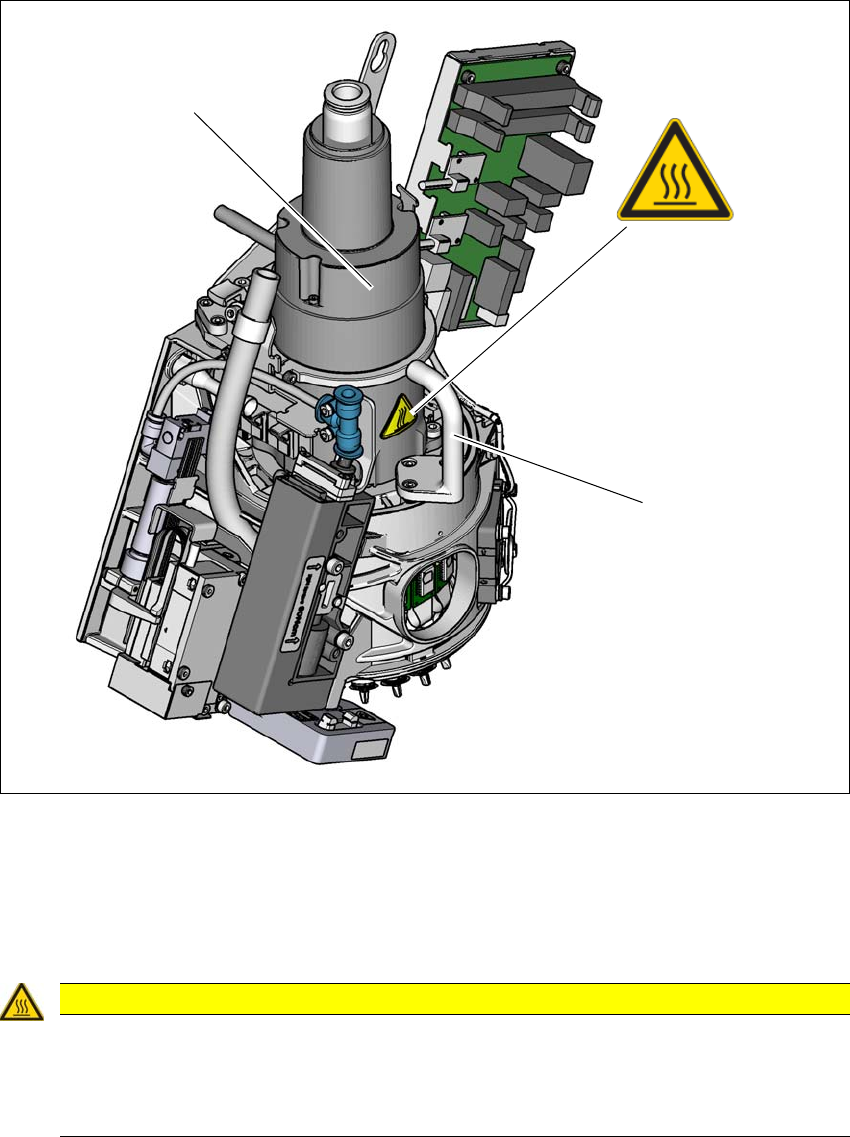

Obr. 2.5 - 3 Vysoké teploty na SIPLACE CP14 při trvalém provozu
(1) Informační štítek o vysoké teplotě, č. výrobku 03031926-01
(2) Těleso hvězdicového motoru
(3) Rukojeť
2
POZOR
Nebezpečí popálení působením vysokých teplot!
Těleso hvězdicového motoru a madlo osazovací hlavy mohou mít při trvalém provozu a
při teplotě okolí nad 22°C vysokou povrchovou teplotu.
Pozor při dotýkání se těchto dílů.
(1)
(2)
(3)
