2 Bezpečnost práce Provozní návod E by SIPLACE 2.7 Bezpečnostní zařízení Od verze softwaru SC 712.1 Vydání 05/2019 78 2.7 Bezpečnostní zařízení 2.7.1 Ochranné kryty Ochranné kryty a kryty slouží jako se paračn í ochr ann…
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.6 Dodatečné bezpečnostní pokyny pro automaty
77
2.6 Dodatečné bezpečnostní pokyny pro automaty
2.6.1 Bezpečnostní pokyny k zasouvání a vysouvání měnicího stolu
2
2
2
2
2.6.2 Bezpečnostní pokyny k vyprazdňování nádoby na odpadní pásy
Nádoby na odpadní pásy musí být k vyprazdňování vytaženy z měnicího stolu. Při tom hrozí při-
skřípnutí prstů. Aby k tomu nedošlo, dodržujte bezpečnostní pokyny uvedené v části 5.9.2
na
straně 225.
VÝSTRAHA
Provoz pouze s měnicím stolem!
Osazovací automat se smí provozovat, jen když je na každém stanovišti měnicí stůl a po-
kud je zasunutý.
Volná stanoviště obsaďte maketami podávacích modulů způsobem popsaným v části
2.7.5.1
na straně 88.
VÝSTRAHA
NEBEZPEČÍ POHMOŽDĚNÍ!
Při zasouvání a vysouvání měnicího stolu hrozí nebezpečí pohmoždění končetin.
Měnicí stůl zasunujte a vysunujte vždy sami.
POZOR
Nebezpečí zlomení rukojetí!
Při transportu měnicího stolu hrozí nebezpečí prasknutí rukojetí.
Při přepravě nezvedejte měnicí stůl uchopením za rukojeti.
POZOR
Nebezpečí úrazu končetin!
Při zasunování a vysunování vozíků na součástky hrozí úraz končetin.
Při zasunování a vysunování dávejte pozor, aby žádná část těla nebyla v oblasti po-
suvu měnicího stolu.
2 Bezpečnost práce Provozní návod E by SIPLACE
2.7 Bezpečnostní zařízení Od verze softwaru SC 712.1 Vydání 05/2019
78
2.7 Bezpečnostní zařízení
2.7.1 Ochranné kryty
Ochranné kryty a kryty slouží jako separační ochranné zařízení a zamezují přístup do vnitřního
prostoru automatu.
2
2
2
Obr. 2.7 - 1 Ochranné kryty
(1) Ochranný kryt, stanoviště 1
(2) Ochranný kryt, stanoviště 2
Oblast posuvu portálu zakrývají dva ochranné kryty (poz. 1 a 2), které lze otevřít.
UPOZORNĚNÍ
Zkontrolujte/vyčistěte/vyměňte plynové tlakové pružiny
Kontrola/čištění/výměna plynových tlakových pružiny na ochranných krytech musí
být prováděna každých 12 měsíců.
POZOR
Nebezpečí poškození!
Ochranné a jiné kryty mohou být poškozeny nadměrným zatížením.
Nevstupujte a nestoupejte na ochranné ani jiné kryty.
(1)
(2)
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.7 Bezpečnostní zařízení
79
Funkce 2
Pokud se jeden z ochranných krytů otevře směrem nahoru, dojde okamžitě k přerušení elektric-
kého napájení portálových os. Portálové osy se zastaví. Na obrazovce se objeví hlášení "Kryty
uzavřít".
Ochranné kryty zavřete a stiskněte tlačítko Start (poz. 2 na obr. 2.7 - 2), aby pokračovalo osa-
zování.
2

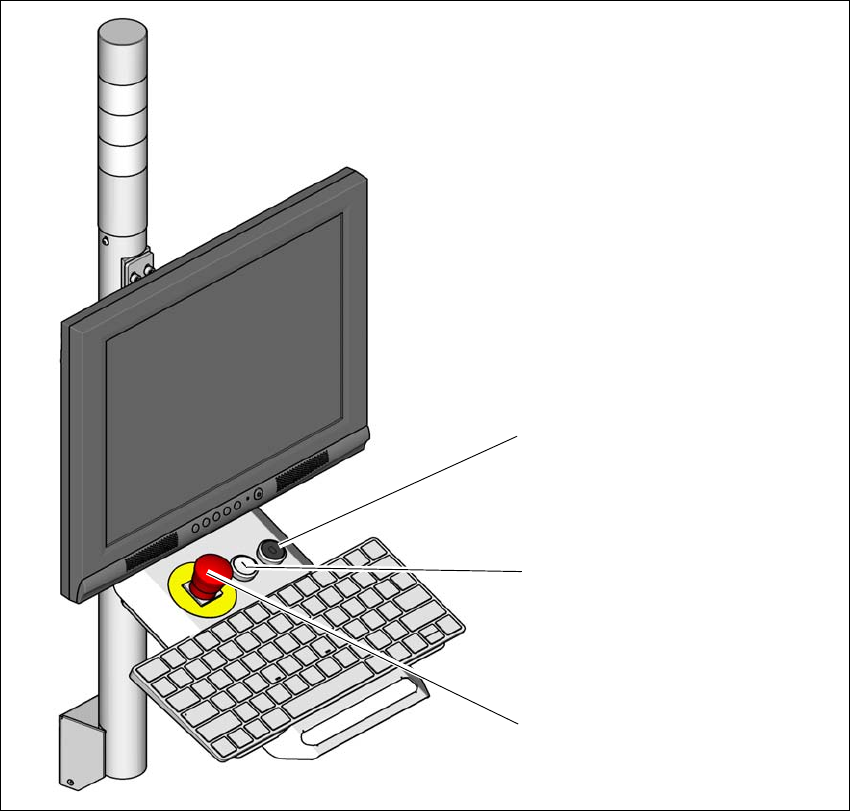

Obr. 2.7 - 2 Umístění tlačítek Start (bílé) na automatu
(1) Tlačítko Stop (černé) na automatu
(2) Tlačítka Start (bílá) na automatu
(3) Tlačítko NOUZOVÉHO ZASTAVENÍ
(2)
(1)
(3)
