Provozní návod E by SIPLACE 2 Bezpečnost práce Od verze softwaru SC 712.1 Vydán í 05/2019 2.7 Bezpečnostní zař ízení 81 Hlavní spínač v poloze VYP (viz pol. 1 na obr. 2.7 - 3 na straně 80 ) 2 Hlavní vypínač odděluje od s…
2 Bezpečnost práce Provozní návod E by SIPLACE
2.7 Bezpečnostní zařízení Od verze softwaru SC 712.1 Vydání 05/2019
80
2.7.2 Spínače a tlačítka na automatu
2.7.2.1 Umístění spínačů a tlačítek na automatu
2

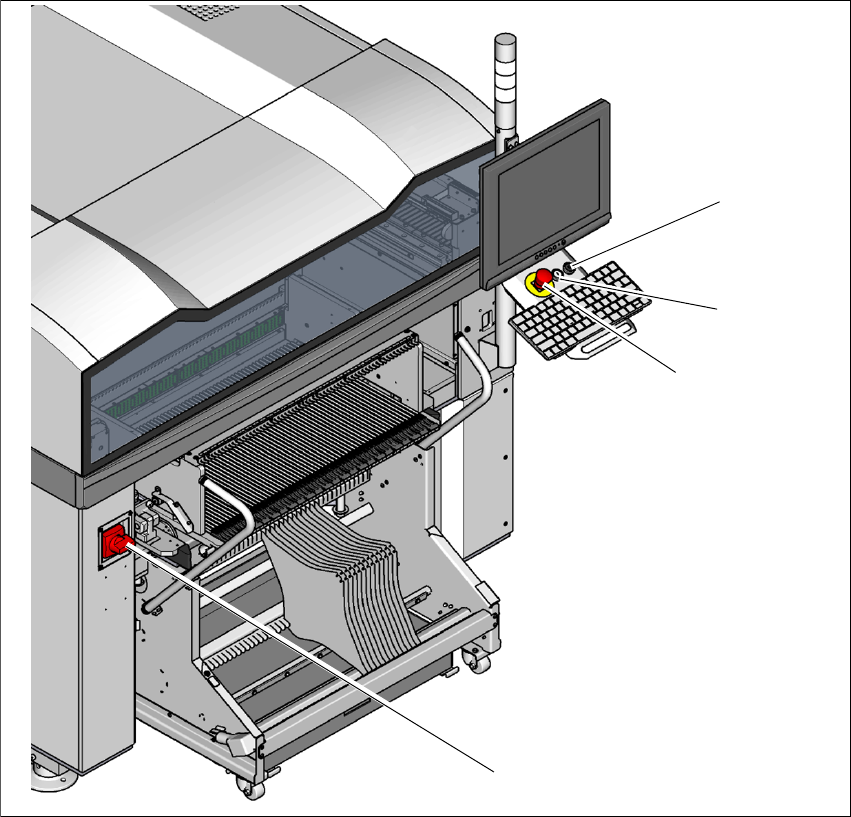

Obr. 2.7 - 3 Poloha spínačů a tlačítek - stanoviště 1
(1) Hlavní vypínač
(2) Stop tlačítko (černé)
(3) Tlačítko Start (bílé)
(4) Tlačítko NOUZOVÉHO ZASTAVENÍ
Na stanovišti 2 není hlavní vypínač
(2)
(1)
(3)
(4)
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.7 Bezpečnostní zařízení
81
Hlavní spínač v poloze VYP (viz pol. 1 na obr. 2.7 - 3 na straně 80) 2
Hlavní vypínač odděluje od sítě tři fáze L1, L2 a L3.
2
Hlavní vypínač v poloze zapnuto (EIN) 2
Po zapnutí hlavního spínače se zapne síťové napětí a aktivuje se měnič 24 V- AC/DC. Řídicí po-
čítač se spustí a přivádí se napájecí napětí s výjimkou meziobvodového napětí pro portálové osy
(300 V-) a hvězdicové osy (160 V-).
Tlačítko Stop, černé (pol. 2 na obr. 2.7 - 3 na straně 80 a pol. 1 na obr. 2.7 - 2 na straně 79) 2
S tímto tlačítkem automat zastavíte. Po dosažení stavu STOP se uvolní ochranné zablokování a
je možné otevřít kryty.
Tlačítko Start, bílé (pol. 3 na obr. 2.7 - 3 na straně 80 a pol. 2 na obr. 2.7 - 2 na straně 79) 2
Po zapnutí hlavního vypínače budete vyzváni, abyste stiskli tlačítko startu, aby automat započal
s osazováním. Stejné upozornění se vydá, pokud stisknete tlačítko NOUZOVÉHO ZASTAVENÍ.
Ochranné kryty se zajistí a již není možné je otevřít.
Počítadlo součástek 2
Počet osazených součástek (počitadlo součástek) lze zjistit v softwaru stanice. Informace jsou
uvedené v online nápovědě.
NEBEZPEČÍ
Ohrožení života elektrickým napětím!
Při neodborném zacházení s automatem může dojít k usmrcení, vážným úrazům nebo
značným věcným škodám.
Při vypnutém hlavním vypínači je na následujících komponentech životu nebezpečné na-
pětí:
– Připojovací svorky kabelů L1, L2 a L3 hlavního vypínače Q1
Proto dodržujte platné předpisy o bezpečnosti a ochraně zdraví a předpisy DIN
(zvláště normu EN 60204, část 1 nebo normu IEC 60204, část 1), resp. bezpečnostní
předpisy platné ve vaší zemi.
Bezpečnostní zakrytí napájení proudem smí otvírat pouze příslušně kvalifikovaný
personál.
2 Bezpečnost práce Provozní návod E by SIPLACE
2.7 Bezpečnostní zařízení Od verze softwaru SC 712.1 Vydání 05/2019
82
Tlačítko NOUZOVÉHO ZASTAVENÍ (Pol. 4 na obr. 2.7 - 3 na straně 80 a pol. 3 na obr. 2.7 - 2 na
straně
79) 2
Tlačítko nouzového zastavení je tlačítko s červeným knoflíkem, který po stisknutí, zůstává v této
poloze zasunut. Při stisknutí tlačítka NOUZOVÉ ZASTAVENÍ se rozevře spínací kontakt obvodu
NOUZOVÉHO ZASTAVENÍ a zareaguje bezpečnostní vypnutí (CSB). Meziobvodové napětí (300
V-) pro portálové osy a meziobvodové napětí (160 V-) pro hvězdicové osy se vypnou. Servozesi-
lovače os DP příp. Z jsou i nadále napájeny 42 V DC. Signální kontakt tlačítka nouzového zasta-
vení se rozepne a na obrazovce se objeví hlášení "Stisknuto tlačítko nouzového zastavení".
Následující konstrukční skupiny jsou deaktivovány:
– Transport desek
– Upínání desek plošných spojů
– Nastavení šířky
– Zarážka desek
– Feeder Control Unit
– Bezpečnostní ventil řezačky pásu
– Hvězdicová osa
– Portálová osa
2
2
UPOZORNĚNÍ
Osazování je přerušeno a může pokračovat nebo být přerušeno, když je stroj opět funkč-
ní.
