2.7.4.3 Popis funkce okruhů NOUZOVÉHO ZASTAVENÍ
Pro spuštění a pro provoz automatu musí být splněny následující podmínky:
– Všechny měnicí stoly musí být připojeny a zapojeny.
– Všechny ochranné kryty musí být uzavřeny.
– Obě tlačítka NOUZOVÉHO ZASTAVENÍ musí být odblokovaná.
– Musí být dosaženo minimálního provozního tlaku.
– Aby spouštěcí signál tlačítka „Start“ mohl zapnout bezpečnostní relé a bezpečnostní za-
řízení, musí být aktivované uvolnění softwaru („Control ON“).
Pokud je nyní stisknuto některé spouštěcí tlačítko, zapne se bezpečné zastavení (CSB) a
stroj je připravený k provozu.
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.7 Bezpečnostní zařízení
87
2

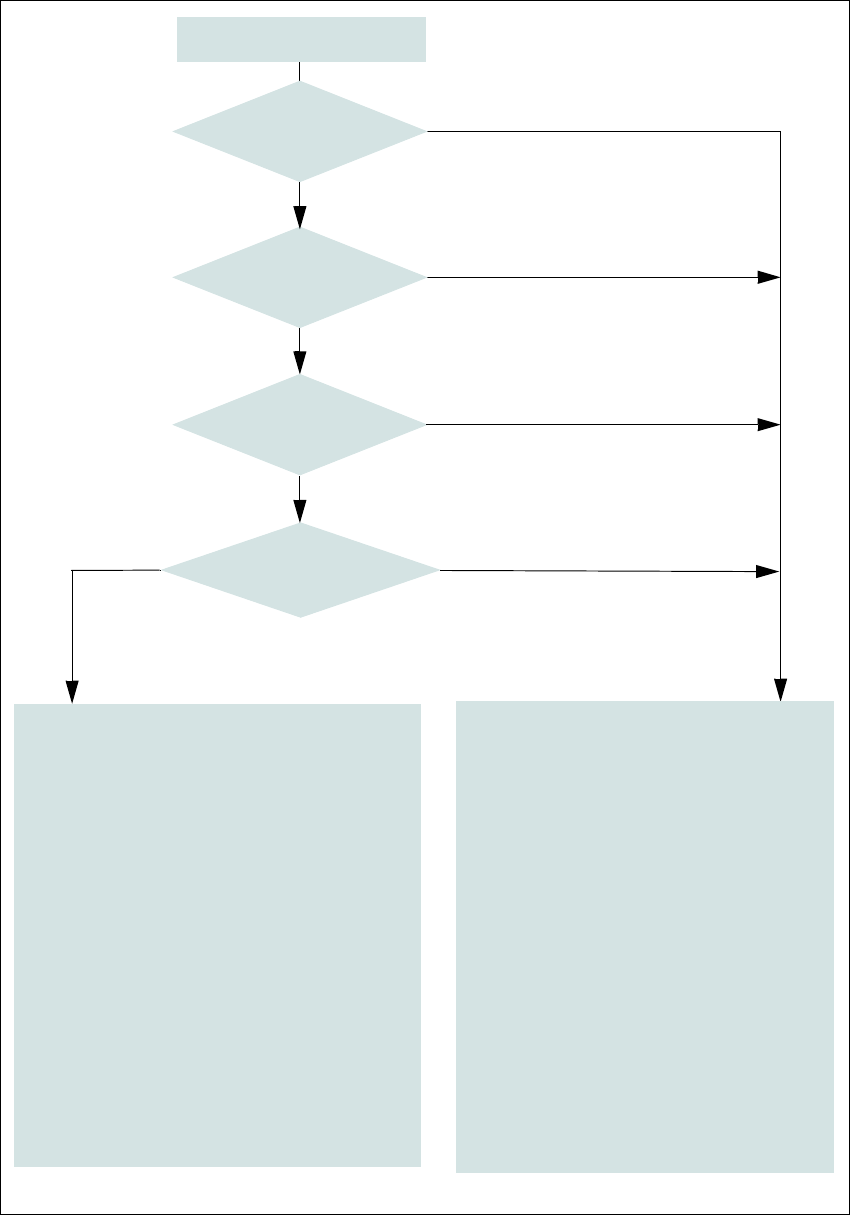

Obr. 2.7 - 6 Obvod NOUZOVÉHO ZASTAVENÍ pro E by SIPLACE
Tlačítko Start je stisknuté
Ne
Ne
Ano
Ne
Ne
Ano
Ano
2
Aktivní
Bezpečnostní zastavení Ne
Napětí
Osa Y 0 V
Osa X 0 V
Hvězdicová osa 0 V
Osa DP 42V-
Osa Z (CP) 42 V-
Osa Z (TH) 42 V-
Aktivní
Transport desek Ne
Zvedací stůl Ne
Upínání desek Ne
Nastavení šířky Ne
Zařízení řezačky pásů Ne
vtažení měnicího stolu Ano
Ano
Stlačený vzduch
min. 0,5 MPa
(5,0 bar)?
Je stisknuto tlačítko nouzo-
vého zastavení?
- Ochranný kryt otevřený?
Obvod NOUZOVÉHO
ZASTAVENÍ k
měnicímu stolu
je přerušen?
2
Aktivní
Bezpečnostní vypnutí Ano
Napětí
Osa Y 300 V-
Osa X 300 V-
Hvězdicová osa 160 V-
Osa DP 42 V-
Osa Z (CP) 42 V-
Osa Z (TH) 160 V-
Aktivní
Transport desek Ano
Zvedací stůl Ano
Upínání desek Ano
Nastavení šířky Ano
Zařízení řezačky pásů Ano
Vtažení měnicího stolu Ano
2 Bezpečnost práce Provozní návod E by SIPLACE
2.7 Bezpečnostní zařízení Od verze softwaru SC 712.1 Vydání 05/2019
88
2.7.5 Chránič proti zásahu (Dummy Feeder E)
2.7.5.1 Chránič proti zásahu (Dummy Feeder E) na stanovištích
Chránič proti zásahu musí být používán, pokud je mezi přívody na stole na součástky mezera.
Vložte chránič proti zásahu do mezery mezi přívody.
Zasuňte chránič proti zásahu tak, aby se dotýkal dorazové lišty a zadní strana byla rovno-
běžná s ostatními přívody.
2

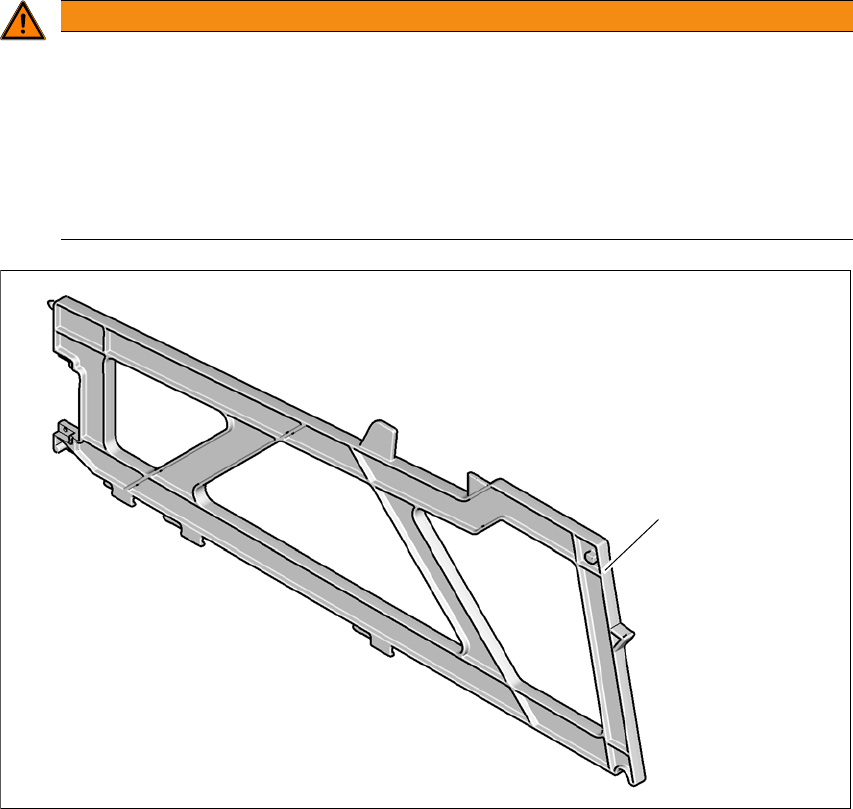

Obr. 2.7 - 7 Maketa podávacího modulu E na stolních stanovištích
(1) Maketa podávacího modulu E by SIPLACE, č. výrobku 03113786-xx
VÝSTRAHA
Provoz
Zajištění bezpečnosti provozu obsazením každého druhého stanoviště!
Bezpečný provoz pevného stolu nebo měnicího stolu u E by SIPLACE je zaručen tehdy,
pokud je alespoň na každém druhém volném stanovišti podávací modul nebo ochrana
proti zásahu (maketa podávacího modulu).
Každé druhé volné stanoviště zajistěte chráničem proti zásahu (maketou podávacího
modulu) také v případě konfigurace manuálního držáku přihrádek nebo automatic-
kého měniče přihrádek.
(1)
