Provozní návod E by SIPLACE 2 Bezpečnost práce Od verze softwaru SC 712.1 Vydání 05/2019 2.8 Zbytkové napětí a d oba vybití na automa tu 91 2.8.1.1 Zbytkové napětí a doby vybití po vypnutí hlavního vypína če 2 Obr. 2.8 -…
2 Bezpečnost práce Provozní návod E by SIPLACE
2.8 Zbytkové napětí a doba vybití na automatu Od verze softwaru SC 712.1 Vydání 05/2019
90
2
Obr. 2.8 - 1 Pozice hlavního vypínače
(1) Hlavní vypínač
2.8.1 Automat s hlavním vypínačem je vypnutý
2
(1)
NEBEZPEČÍ
Po vypnutí automatu jsou na hlavním vypínači nebezpečná napětí
Vstupní svorky hlavního vypínače vedou i po vypnutí automatu hlavním vypínačem ne-
bezpečné napětí.
Nikdy neotvírejte kryt na hlavním vypínači.
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.8 Zbytkové napětí a doba vybití na automatu
91
2.8.1.1 Zbytkové napětí a doby vybití po vypnutí hlavního vypínače
2

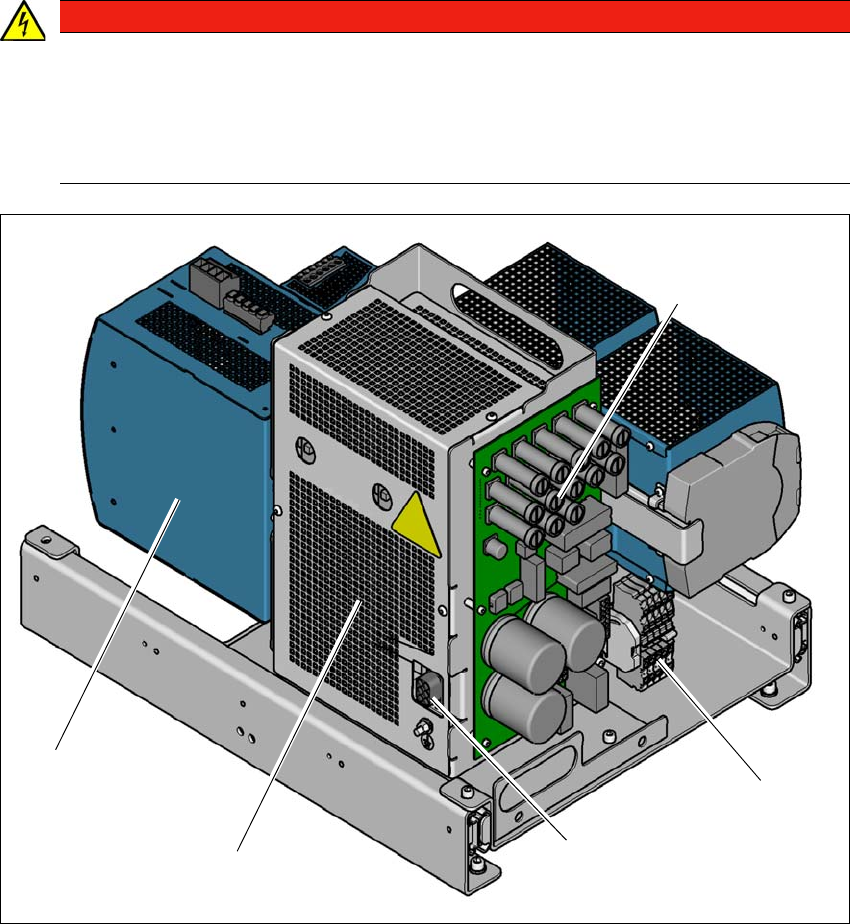

Obr. 2.8 - 2 Přehled jednotky zajišťující napájení proudem
(1) Pojistky
(2) Vstupní síťové svorky
(3) Přípojka k bezpečnostní jednotce
(4) Bezpečnostní vypínání (za ochranným krytem)
(5) Modul kondenzátoru
NEBEZPEČÍ
Po vypnutí automatu jsou na bezpečnostním vypnutí nebezpečná napětí
Po vypnutí automatu hlavním vypínačem
pol.
4 - obr. 2.8 - 2 mohou různé komponenty
(např. kondenzátory) na jednotce napájení proudem vést nebezpečné napětí po dobu cca
5 minut. Bezpečnostní vypnutí je chráněno krytem.
Nikdy neotvírejte kryt na bezpečnostním vypínání Pol 4 - obr. 2.8 - 2.
(2)
(1)
(3)
(4)
(5)
2 Bezpečnost práce Provozní návod E by SIPLACE
2.9 Zavření přívodu stlačeného vzduchu a uvolnění tlaku Od verze softwaru SC 712.1 Vydání 05/2019
92
2.8.1.2 Hlavní vypínač vypnut - automat odpojen od sítě
Automat není zásobován proudem, kromě nízkého zbytkového napětí v jednotce zajišťující napá-
jení proudem.
2.8.2 Zbytkové napětí a doby vybití po stisknutí tlačítka NOUZOVÉHO ZASTAVENÍ
Po stisknutí tlačítka NOUZOVÉHO ZASTAVENÍ nebo po vypnutí automatu, se sníží napětí me-
ziobvodu 300 VDC pro portálovou osu a meziobvodu 160 VDC pro hvězdicovou osu během velice
krátké doby na neškodné zbytkové napětí.
2.9 Zavření přívodu stlačeného vzduchu a uvolnění tlaku
Provozní tlak automatu je pevně nastaven na 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Polohu jednotky
stlačeného vzduchu znázorňuje pol. 1 na obr. 2.9 - 1 na straně 93). Zdroje stlačeného vzduchu
připojené k automatu lze přerušit blokovacím kohoutem (Pol. 2 na obr. 2.9 - 1 na straně 93).
Odblokujte a otevřete kryt.
Zvedněte kryt (viz obr. 2.9 - 1 na straně 93).
Páčku uzavíracího kohoutu (pol. 5 na obr. 2.9 - 1 na straně 93) otočte z vertikální polohy do
horizontální polohy.
Sledujte tlakoměr provozního tlaku (pol. 2+3 na obr. 2.9 - 1 na straně 93). Při zapnutém au-
tomatu se během 1 minuty sníží tlak na 0 MPa (0 bar).
2
POZOR
Přerušení přívodu stlačeného vzduchu!
Při zapnutém stroji přerušujte přívod stlačeného vzduchu uzavíracím kohoutem ma-
ximálně na 30 minut.
Pokud budete muset vypnout systém stlačeného vzduchu na delší dobu, za účelem
provedení údržby nebo servisu, musíte automat vypnout pomocí hlavního vypínače
a odpojit od zdroje napětí.
