Provozní návod E by SIPLACE 2 Bezpečnost práce Od verze softwaru SC 712.1 Vydání 05/2019 2.9 Zavření přívodu stl ače ného vzduchu a uvolnění tlaku 93 2 Obr. 2.9 - 1 Jednotka stlačeného vzduchu n a automatu (1) Reg ulátor…
2 Bezpečnost práce Provozní návod E by SIPLACE
2.9 Zavření přívodu stlačeného vzduchu a uvolnění tlaku Od verze softwaru SC 712.1 Vydání 05/2019
92
2.8.1.2 Hlavní vypínač vypnut - automat odpojen od sítě
Automat není zásobován proudem, kromě nízkého zbytkového napětí v jednotce zajišťující napá-
jení proudem.
2.8.2 Zbytkové napětí a doby vybití po stisknutí tlačítka NOUZOVÉHO ZASTAVENÍ
Po stisknutí tlačítka NOUZOVÉHO ZASTAVENÍ nebo po vypnutí automatu, se sníží napětí me-
ziobvodu 300 VDC pro portálovou osu a meziobvodu 160 VDC pro hvězdicovou osu během velice
krátké doby na neškodné zbytkové napětí.
2.9 Zavření přívodu stlačeného vzduchu a uvolnění tlaku
Provozní tlak automatu je pevně nastaven na 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Polohu jednotky
stlačeného vzduchu znázorňuje pol. 1 na obr. 2.9 - 1 na straně 93). Zdroje stlačeného vzduchu
připojené k automatu lze přerušit blokovacím kohoutem (Pol. 2 na obr. 2.9 - 1 na straně 93).
Odblokujte a otevřete kryt.
Zvedněte kryt (viz obr. 2.9 - 1 na straně 93).
Páčku uzavíracího kohoutu (pol. 5 na obr. 2.9 - 1 na straně 93) otočte z vertikální polohy do
horizontální polohy.
Sledujte tlakoměr provozního tlaku (pol. 2+3 na obr. 2.9 - 1 na straně 93). Při zapnutém au-
tomatu se během 1 minuty sníží tlak na 0 MPa (0 bar).
2
POZOR
Přerušení přívodu stlačeného vzduchu!
Při zapnutém stroji přerušujte přívod stlačeného vzduchu uzavíracím kohoutem ma-
ximálně na 30 minut.
Pokud budete muset vypnout systém stlačeného vzduchu na delší dobu, za účelem
provedení údržby nebo servisu, musíte automat vypnout pomocí hlavního vypínače
a odpojit od zdroje napětí.
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.9 Zavření přívodu stlačeného vzduchu a uvolnění tlaku
93
2

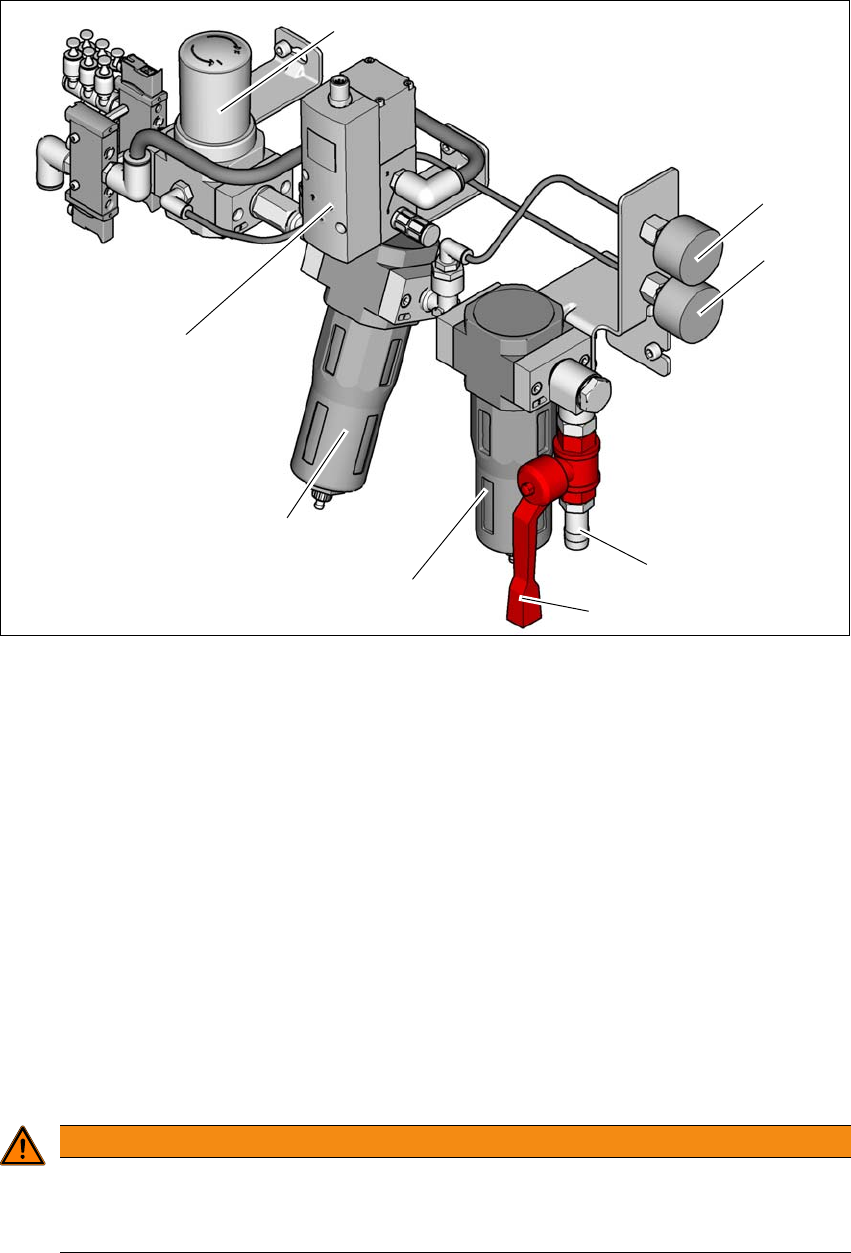

Obr. 2.9 - 1 Jednotka stlačeného vzduchu na automatu
(1) Regulátor pro přípravu regulovaného zdroje vzduchu pro zařízení řezání pásu, k měniči pipet
a stolu na součástky
(2) Tlakoměr pro vstupní tlak
Požadovaný tlak: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (rozmezí ukazatele: (0 - 1,0 MPa, 0 - 10 bar)
(3) Tlakoměr ukazuje tlak regulátoru (pol.1),
Cílový tlak: 0,45 - 0,5 MPa, 4,5 - 5,0 bar (rozmezí ukazatele 0 - 0,6 MPa, 0 - 6 bar)
(4) Přípojka stlačeného vzduchu
(5) Uzavírací kohout v poloze otevřeno (AUF)
(6) Primární jemný filtr s 5 filtračními vložkami pro dosažení kvality výstupního vzduchu
ISO8573-1:2010 [2:7:3]
(7) Sekundární uhlíkový filtr pro dosažení kvality výstupního vzduchu ISO8573-1:2010 [1:4:1]
(8) Proporční ventil: Vstup (0,0 - 1,0 MPa, 0 - 10,0 bar) a výstup (0,46 - 0,5 MPa, 4,6 - 5,0 bar)
2
VÝSTRAHA
Nebezpečí úrazu!
Nebezpečí úrazu vymrštěním pneumatických vedení, která jsou pod tlakem.
Nikdy nepovolujte pneumatická potrubí, která jsou pod tlakem.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
2 Bezpečnost práce Provozní návod E by SIPLACE
2.10 Blokování automatu a umístění výstražných štítků Od verze softwaru SC 712.1 Vydání 05/2019
94
2.9.1 Poměry stlačeného vzduchu v automatu po vypnutí hlavního vypínače
Při vypnutí hlavního vypínače (Pol. 1 na obr. 2.8 - 1, na straně 90) nebo výpadku síťového napá-
jení automatu se zavírá elektricky řízený hlavní ventil jednotky stlačeného vzduchu (pol. 1 na obr.
2.9 - 1, Strana 93 ) .
2.10 Blokování automatu a umístění výstražných štítků
2.10.1 Úloha a účel
Před provedením údržby a servisu musíte postupovat podle popisu ohledně zajištění a umístění
výstražných štítků. Jestliže se budete řídit níže popsanými pokyny, bude nebezpečí zranění ob-
sluhujícího personálu vyloučeno.
2
2.10.2 Popis
Dodržujte níže popsané pokyny vždy, když chcete zapnout, regulovat nebo vypnout energii na au-
tomatu.
Informujte o tom všechny pracovníky, kterých se to týká.
Vypněte automat příp. všechny přídavné přístroje. Postupujte podle normálního postupu pro
vypnutí:
– Stiskněte tlačítko STOP.
– Vypněte řídící počítač.
– Vypněte automat hlavním vypínačem.
Odpojte automat od všech jeho zdrojů energie:
– Přerušte přívod tlakového vzduchu.
– Přerušte přívod síťového napájení
Zablokujte zařízení.
– Umístěte zámek všude, kde je to možné (např. na hlavní vypínač).
UPOZORNĚNÍ
Minimální požadavky
Tento postup splňuje minimální požadavky na zamčení, resp. umístění výstražných štítků
na automat při údržbě nebo servisu. Dodatečná bezpečnostní opatření, která jsou nutná
k tomu, aby byla práce bezpečně dokončena, mohou být specifikována bezpečností prá-
ce, osobami zmocněnými pro bezpečnost a zdravotním oddělením.
