Provozní návod E by SIPLACE 2 Bezpečnost práce Od verze softwaru SC 712.1 Vydání 05/2019 2.10 Blokování automatu a umístěn í výstražných štítků 95 2 Obr. 2.10 - 1 Pozice hlavního vypínače 2 (1) Hlavní vypínač Alternati…
2 Bezpečnost práce Provozní návod E by SIPLACE
2.10 Blokování automatu a umístění výstražných štítků Od verze softwaru SC 712.1 Vydání 05/2019
94
2.9.1 Poměry stlačeného vzduchu v automatu po vypnutí hlavního vypínače
Při vypnutí hlavního vypínače (Pol. 1 na obr. 2.8 - 1, na straně 90) nebo výpadku síťového napá-
jení automatu se zavírá elektricky řízený hlavní ventil jednotky stlačeného vzduchu (pol. 1 na obr.
2.9 - 1, Strana 93 ) .
2.10 Blokování automatu a umístění výstražných štítků
2.10.1 Úloha a účel
Před provedením údržby a servisu musíte postupovat podle popisu ohledně zajištění a umístění
výstražných štítků. Jestliže se budete řídit níže popsanými pokyny, bude nebezpečí zranění ob-
sluhujícího personálu vyloučeno.
2
2.10.2 Popis
Dodržujte níže popsané pokyny vždy, když chcete zapnout, regulovat nebo vypnout energii na au-
tomatu.
Informujte o tom všechny pracovníky, kterých se to týká.
Vypněte automat příp. všechny přídavné přístroje. Postupujte podle normálního postupu pro
vypnutí:
– Stiskněte tlačítko STOP.
– Vypněte řídící počítač.
– Vypněte automat hlavním vypínačem.
Odpojte automat od všech jeho zdrojů energie:
– Přerušte přívod tlakového vzduchu.
– Přerušte přívod síťového napájení
Zablokujte zařízení.
– Umístěte zámek všude, kde je to možné (např. na hlavní vypínač).
UPOZORNĚNÍ
Minimální požadavky
Tento postup splňuje minimální požadavky na zamčení, resp. umístění výstražných štítků
na automat při údržbě nebo servisu. Dodatečná bezpečnostní opatření, která jsou nutná
k tomu, aby byla práce bezpečně dokončena, mohou být specifikována bezpečností prá-
ce, osobami zmocněnými pro bezpečnost a zdravotním oddělením.
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.10 Blokování automatu a umístění výstražných štítků
95
2

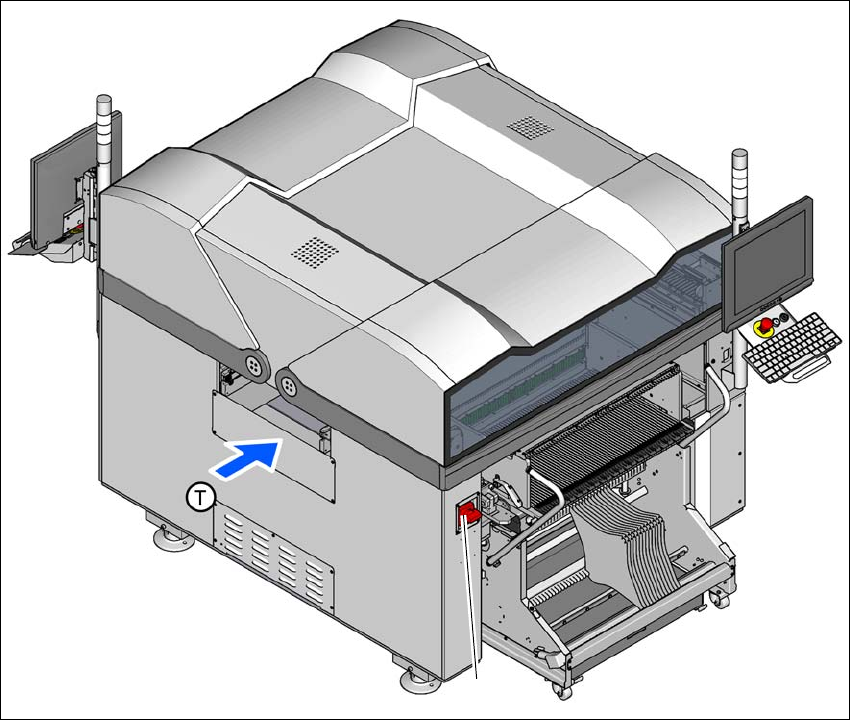

Obr. 2.10 - 1 Pozice hlavního vypínače
2
(1) Hlavní vypínač
Alternativa: Umístění výstražných štítků
Jestliže je možné stroj zablokovat pomocí zámku, je třeba to provést. Jsou však situace, při
kterých není možné pro vypnutí energie použít zámek. V těchto případech musí být na vy-
pnutý stroj umístěn výstražný štítek, aby byli pracovníci informováni, že je stroj vypnut za
účelem servisu. Štítek musí být bezpečně upevněn, musí být viditelný ze všech stran a
může být demontovatelný pouze osobou, která ho umístila. 2
Uvolnění uložené energie
Energie nacházející se v přívodu stlačeného vzduchu a elektrická energie v elektrolytických
kondenzátorech musí být uvolněna vhodnými opatřeními. 2
Proto po vypnutí automatu počkejte, až dojde k vybití, popř. uvolnění tlaku (viz části 2.8
na straně 89 a 2.9 na straně 92), aby byla zajištěna bezpečná práce na automatu.
Kontrola zablokování.
Stisknutím tlačítka Start zkontrolujte zablokování automatu.
(1)
2 Bezpečnost práce Provozní návod E by SIPLACE
2.10 Blokování automatu a umístění výstražných štítků Od verze softwaru SC 712.1 Vydání 05/2019
96
Následující kroky jsou nutné proto, aby bylo možné automat opět připravit k provozu.
Zkontrolujte pracovní prostor. Postarejte se o to, aby autorizovaný personál uklidil všechny
nástroje a aby byla zprovozněna všechna bezpečnostní zařízení.
Informujte všechny příslušné pracovníky
Informujte všechny dělníky v rozsahu stroje, že stroj bude opět zprovozněn, sejměte také je-
den ze zámků případně výstražný štítek.
Sejměte zámky/výstražné štítky.
Každý autorizovaný pracovník musí sejmout svůj vlastní zámek. Každý autorizovaný pracov-
ník má svůj vlastní zámek.
Zapněte automat. Autorizovaný personál by měl sledovat zařízení, které je v provozu, a zkon-
trolovat, zda byly opravy provedeny správně.
2.10.3 Testování
Servisní personál smí obvody testovat tím, že je krátkodobě aktivuje, aniž by bylo přerušeno blo-
kování. To je možné jen tehdy, když žádný jiný personál neprovádí práce na této testované kon-
strukční skupině.
Je mimořádně důležité, aby všechna další tlačítka startu byla označena výstražným štítkem "Ne-
uvádět do provozu", aby se zabránilo neúmyslnému zapnutí zařízení po tuto dobu.
2.10.4 Odpovědnost a povinnosti
– Patří k úkolům a povinnostem údržby, kontrolního a servisního personálu, aby dodržovali
tento postup.
– Patří k úkolům a povinnostem bezprostředně nadřízeného servisního, kontrolního personálu
a personálu údržby zasvětit do tohoto postupu tento okruh osob (své podřízené).
– Patří k úkolům a povinnostem osob majících na starost bezpečnost včetně bezpečnostních
komisí, zdravotních úřadů (Health Service Department) a vedoucích různých oddělení a vi-
ceprezidentů aby řídili postupy pro zablokování a označování zablokování automatů.
2.10.5 Školení
– Školení pracovníků
– Každý zaměstnanec musí být vyškolen po stránce bezpečnostních pravidel. Samo-
zřejmě není každý zaměstnanec vystaven stejné třídě nebezpečí nebo se nepodílí při
zajišťování/vypínání. Proto nejsou třeba rozsáhlá školící opatření pro každého.
– Pro stanovení počtu školení potřebných pro pracovníka, jsou pracovníci rozděleni do tří
skupin. Pro každou skupinu je stanoveno vlastní úroveň školení.
