6-26 Next Generation, Multi-Function al Placer DECAN S1 Administrator’s Guide 6.3.2. 基准标记 ( Fiducial Mark) 的设置 对 0.8~1.2 m 长的 PCB 进行 作 业时， 必须设定 3~4 点的 基准标记， 3~4 点中的 1 点应该 位于两个悬臂的基准相机可以到达的位置。 以基准标记 3 点的示教 为例， 它 的 示教 (T ea…
6-25
Board
定义

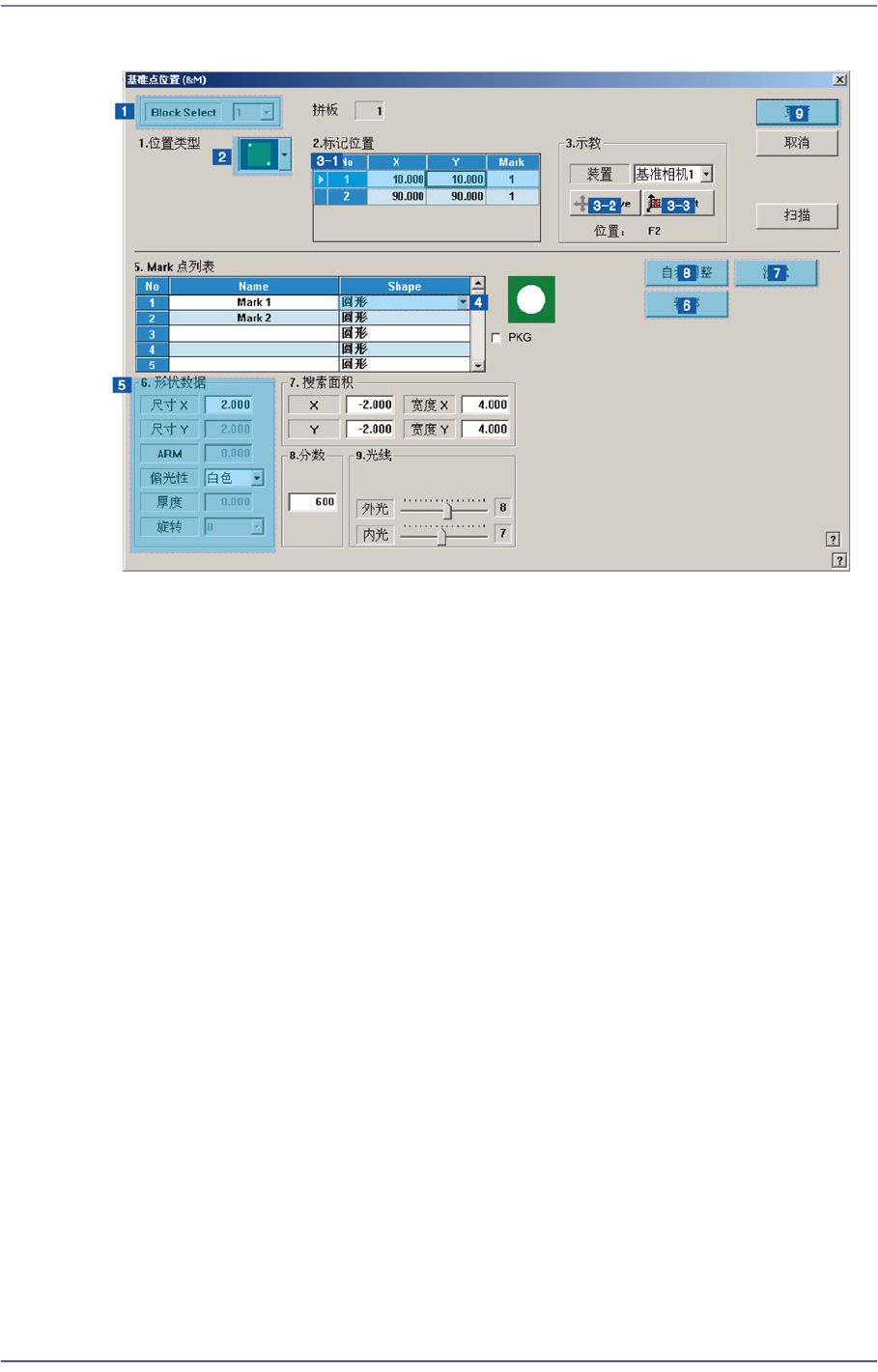

6.3.1. 基准标设置顺序
1) Block Select
不是Block PCB则省略
2) ‘位置类型’ 设置
3) ‘标记位置’ 设置
在<标记位置>领域选择基准标
点击<移动>按钮用Fiducial camera移动到所选的基准标。
调节成基准标的中心与SMVision窗的十字线中心一致
点击<登录坐标>按钮输入基准标坐标
4) ‘Shape’ 设置
5) ‘形状数据’ 设置
6) 确认轮廓线
点击<轮廓>按钮,确认显示在SMVision窗口的轮廓线是否和基准标的轮廓线一
致
不一致时修改‘形象信息’
7) 基准标识别测试
8) 调节
进行最少2回以上
9) 反应设置值：点击<更新>按钮
6-26
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

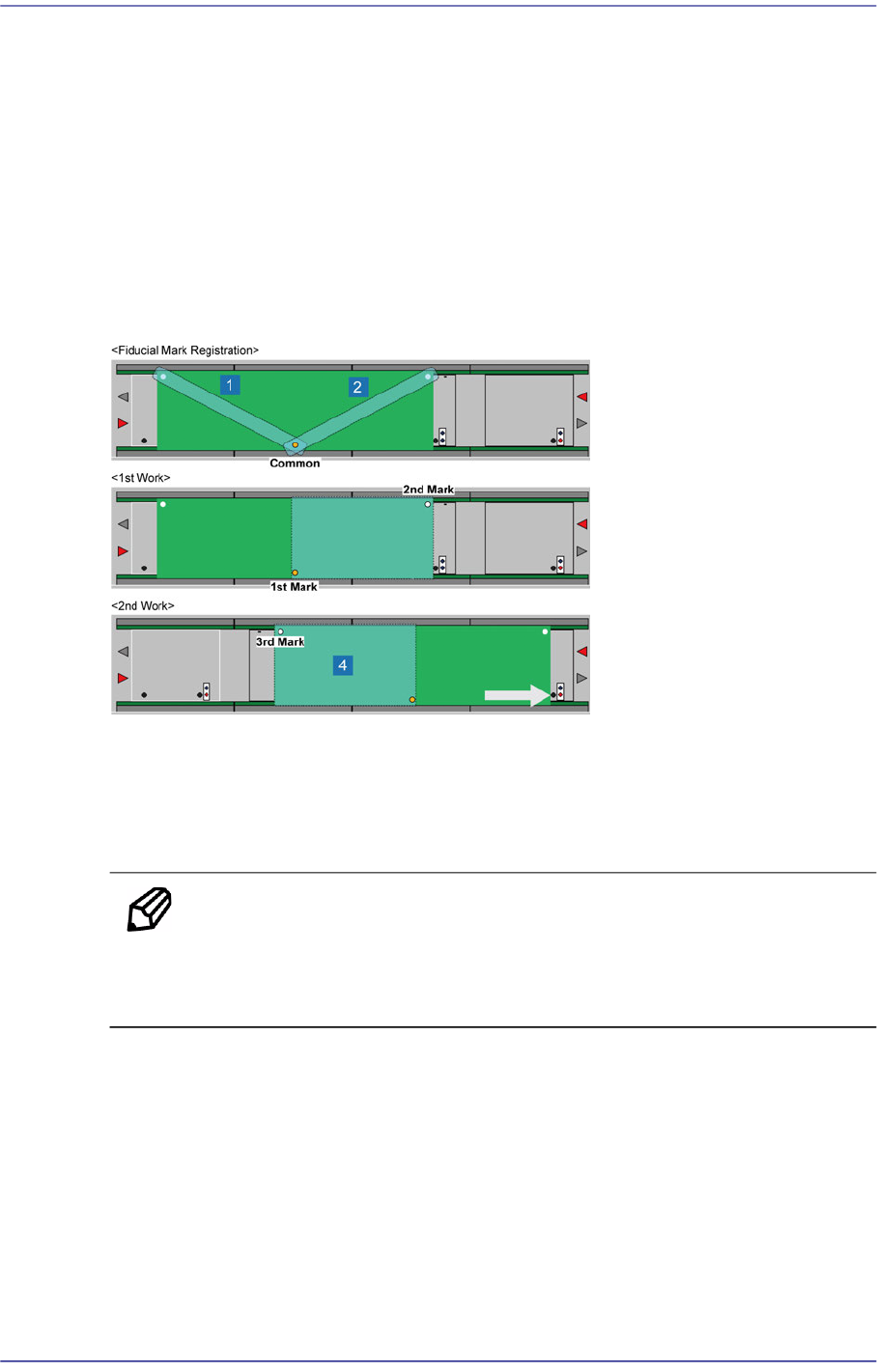

6.3.2. 基准标记(Fiducial Mark)的设置
对0.8~1.2 m长的PCB进行作业时，必须设定3~4点的基准标记，3~4点中的1点应该
位于两个悬臂的基准相机可以到达的位置。
以基准标记3点的示教为例，它的示教(Teaching)顺序如下。
1) 把PCB搬入第一个工作站(Work Station)。
2) 视角中间点与右侧点。
3) 让PCB移动到第二个工作站。
4) 视角左侧点。
1: ST-Gate2
用基准标记
2: ST2F-Work
用基准标记
3: ST2F-Work
上登记的贴装点
4: ST-Gate2
上登记的贴装点
备 注 由于所有的贴装坐标、基准标记与各种标记坐标都以相对于板原
点(Origin)的距离进行示教，因此就算移动了工作站(Work
Station)后示教也能随时保持一定值。
6-27
Board
定义

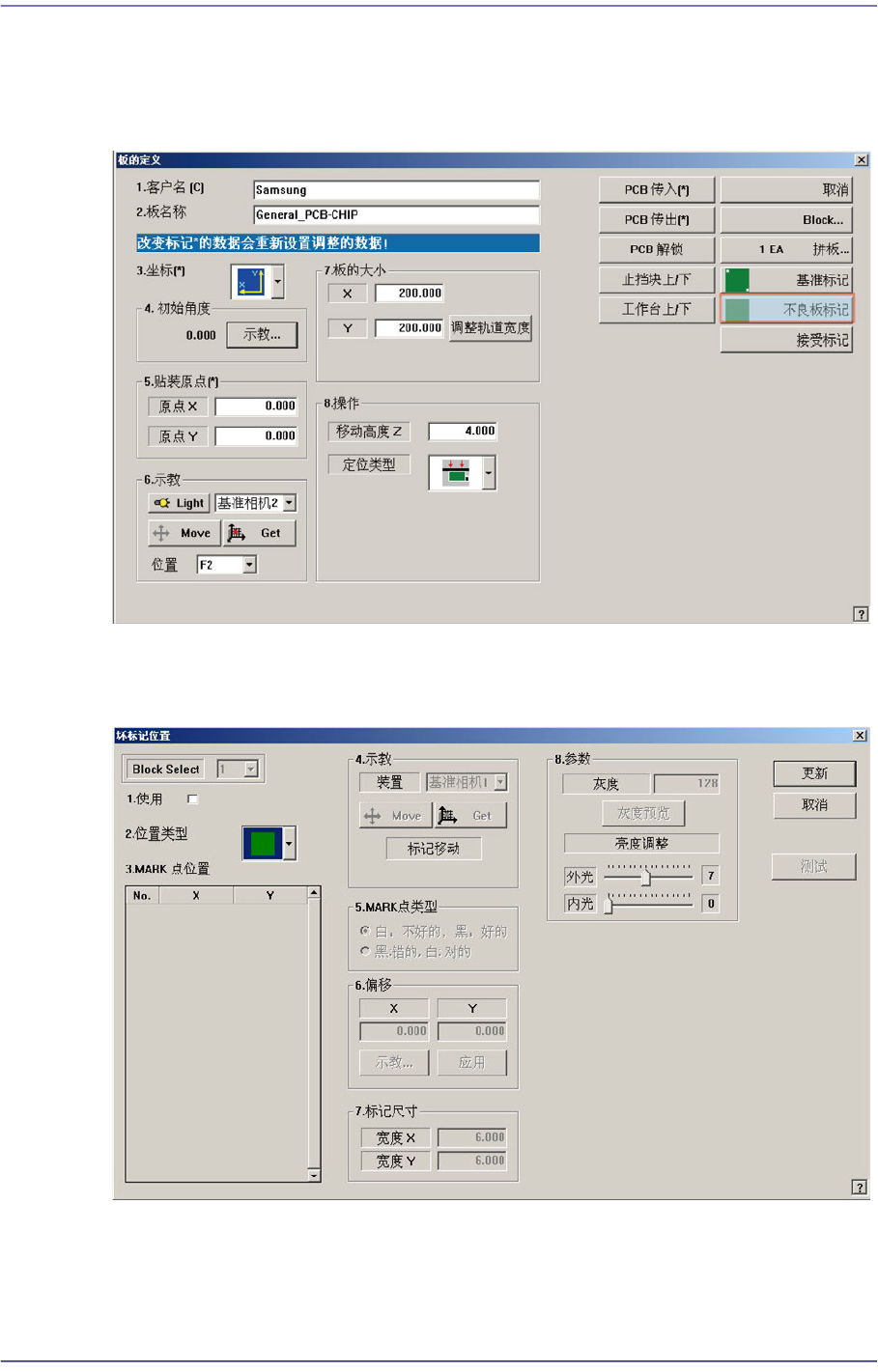

6.4. Bad Mark 设定
用来区分安装的PCB的合格与否的标记为 “坏板标记 ”。对标记为不合格的PCB不
进行作业。按下此按钮时，显示以下编辑 “坏板标记”数据的对话框。
点击<不良板标记>按钮时，显示如下 Bad Mark数据编辑对话框。
图
6.6 “
坏标记位置
”
对话框
(
位置形式为
”None”
的状态
)
<Block Select> 组合框
Multi PCB时
在‘基板定义’ 对话框中自动选择所选的模型并对应的组合框为非激活状态。
