6-44
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

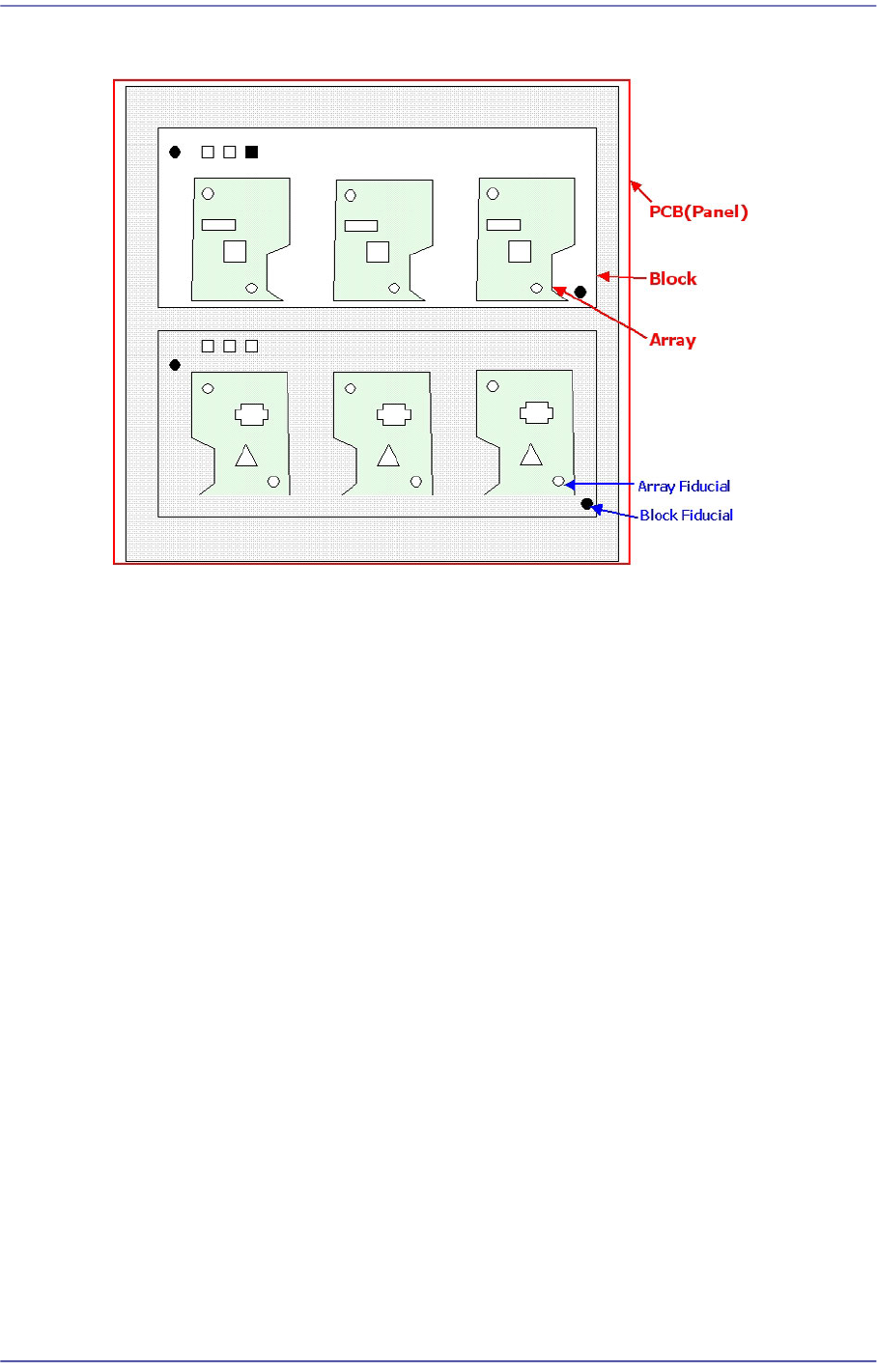

6.7. Block PCB
Block
构成One Board或Array PCB形态，构成一个完成的PCB分离形态的单位名称。物理
性方面与之前的PCB是相同的形态。
Block Fiducial
为了补正对Block内贴装点定义的一个代表Block的Fiducial。
是与之前的Panel Fiducial相同的概念，但之前的如果只存在一个Panel Fiducial则
Block Fiducial的存在跟Block个数相同的数量。
Block PCB
这是指以One Board或Array PCB的形态构成的一个完成的PCB。
PCB
一个PCB由一个或多个Block构成。
6-45
Board
定义
单击<Block PCB> 按钮则显示可设置PCB模型类型的如下对话框。
图
6.12 “Block PCB”
对话框
<1.使用> 检查框
要设置模型类型和block构成时选择
<2. Model Setting> 领域
<3. Block Type> 组合框
选择构成模型的类型。可选择如下的3种类型。
