6-45
Board
定义

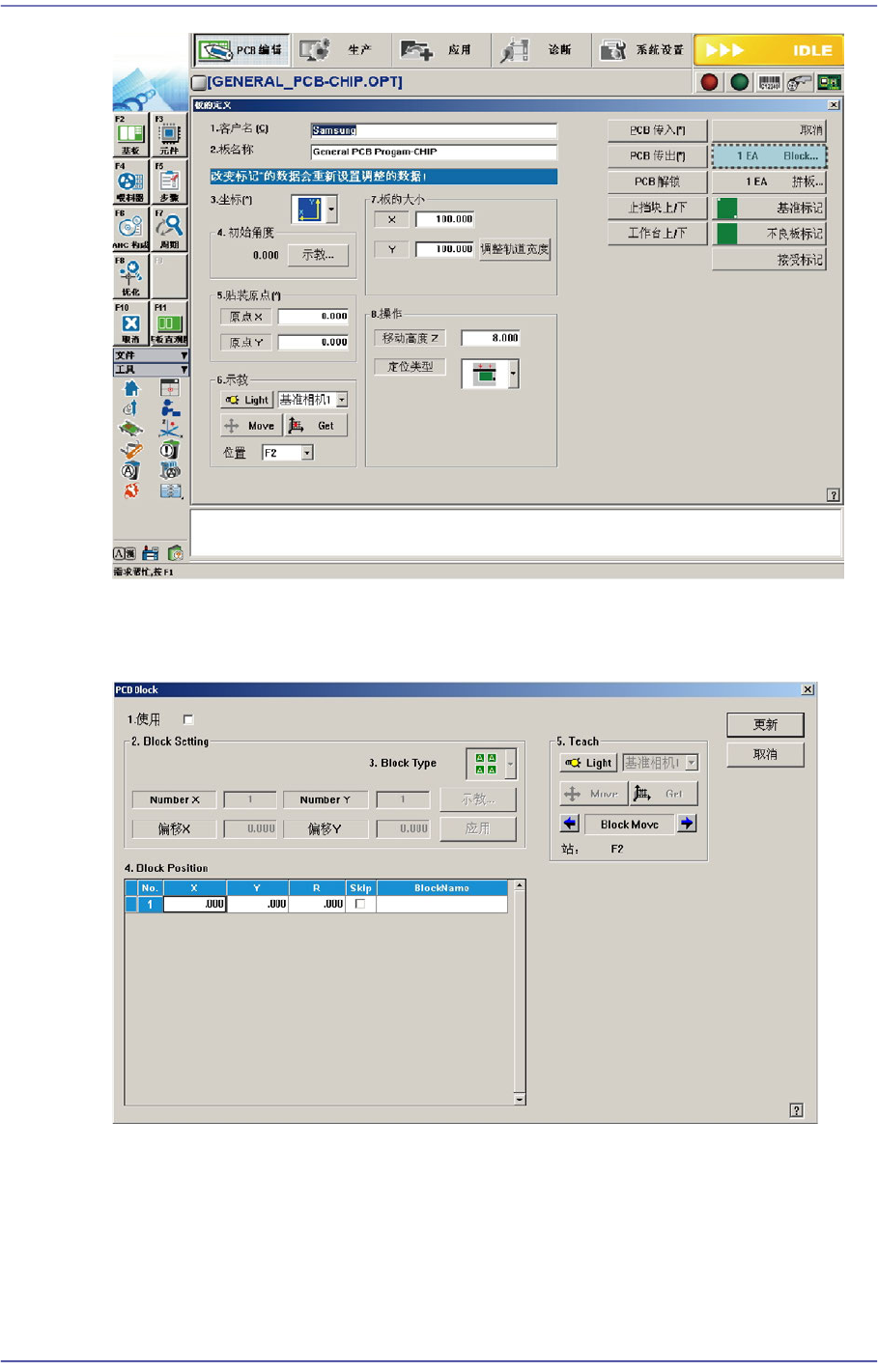

单击<Block PCB> 按钮则显示可设置PCB模型类型的如下对话框。
图
6.12 “Block PCB”
对话框
<1.使用> 检查框
要设置模型类型和block构成时选择
<2. Model Setting> 领域
<3. Block Type> 组合框
选择构成模型的类型。可选择如下的3种类型。
6-46
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

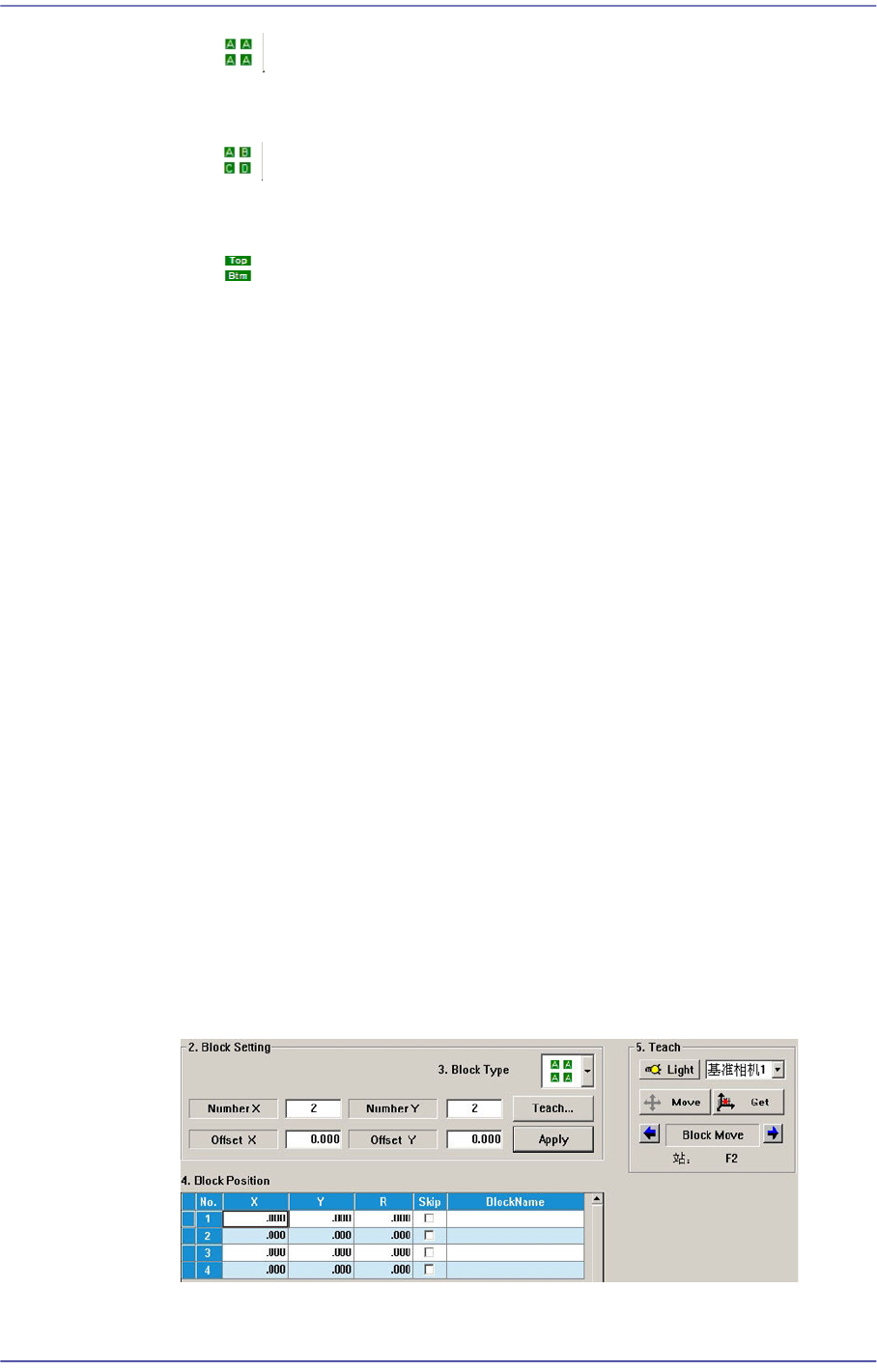

[Block PCB - Same Type]
Block的CAD(贴装点及部件)信息相同。
[Block PCB - Different Type]
Block的CAD（贴装点及部件）信息不同。
[Block PCB - Top / BottomType]
Block的CAD（贴装点及部件）信息不同。
在<Block Type> 组合框选择Block PCB类型时。
像设置Array PCB一样设置Block。首先决定用多少个Block组成整体后，对基准
Block的贴装原点适用偏移设置整个Block的贴装原点偏移。
<Number X> 编辑框
输入X方向的Block数量。
<NumberY> 编辑框
输入Y方向的Block数量。
<偏移 X> 编辑框
以基准Block的贴装原点为基准输入X方向的Offset。
<偏移 Y> 编辑框
以基准Block的贴装原点为基准输入Y方向的Offset。
<示教> 按钮
以基准Block的贴装原点为基准示教XY的Offset
<应用> 按钮
根据已设置的X、Y Block数及X、Y Offset在<3.模型位置>
领域中生成数
据。
6-47
Board
定义
<4. Block Position> 领域
在<3. Block Type> 组合框选择Block PCB的类型时.
显示各Block贴装原点的偏移坐标。不对对应Block进行作业时，请选择<Skip>
列。
<5. 示教> 领域
只有在<Model Type>组合框中选择Block PCB类型时显示在对话框。
示教各Block的贴装原点偏移。确认通过Block Offset示教自动设置的各Block贴
装原点偏移坐标，若位置不同请进行修改。
各Block贴装原点偏移的示教顺序
选择Block PCB搬入的作业站相应的fiducial camera。
在<4.Model Position>领域选择Block贴装原点偏移坐标。
单击<移动>按钮移动到当前设置的相应位置。
单击<登录坐标>按钮输入当前的坐标。
<更新> 按钮
保存相关PCB模型设置数据后关闭”PCB 模型”对话框。
<取消> 按钮
不保存相关PCB模型设置数据关闭”PCB模型”对话框。
