供应装置的设置
<推动 上/下> 按钮
上下移动Grid当前行Slot上的气缸。开喂料器的驱动气缸时喂料器的驱动杆跷
蹊，同时喂料器上部的叶窗开启。吸着点的示教就在这个状态下进行。
<站位间距> 按钮
选择此按钮则以各喂料器插槽坐标为1号插槽的吸附点为原点表示相对坐标。
然后解除选择则对各插槽设置的贴装点坐标通过实际示教设置的吸附点为基准
表示偏移坐标。
<移除所有喂料器> 按钮
删除所有当前设置在Feeder Base Unit的Tape Feeder。

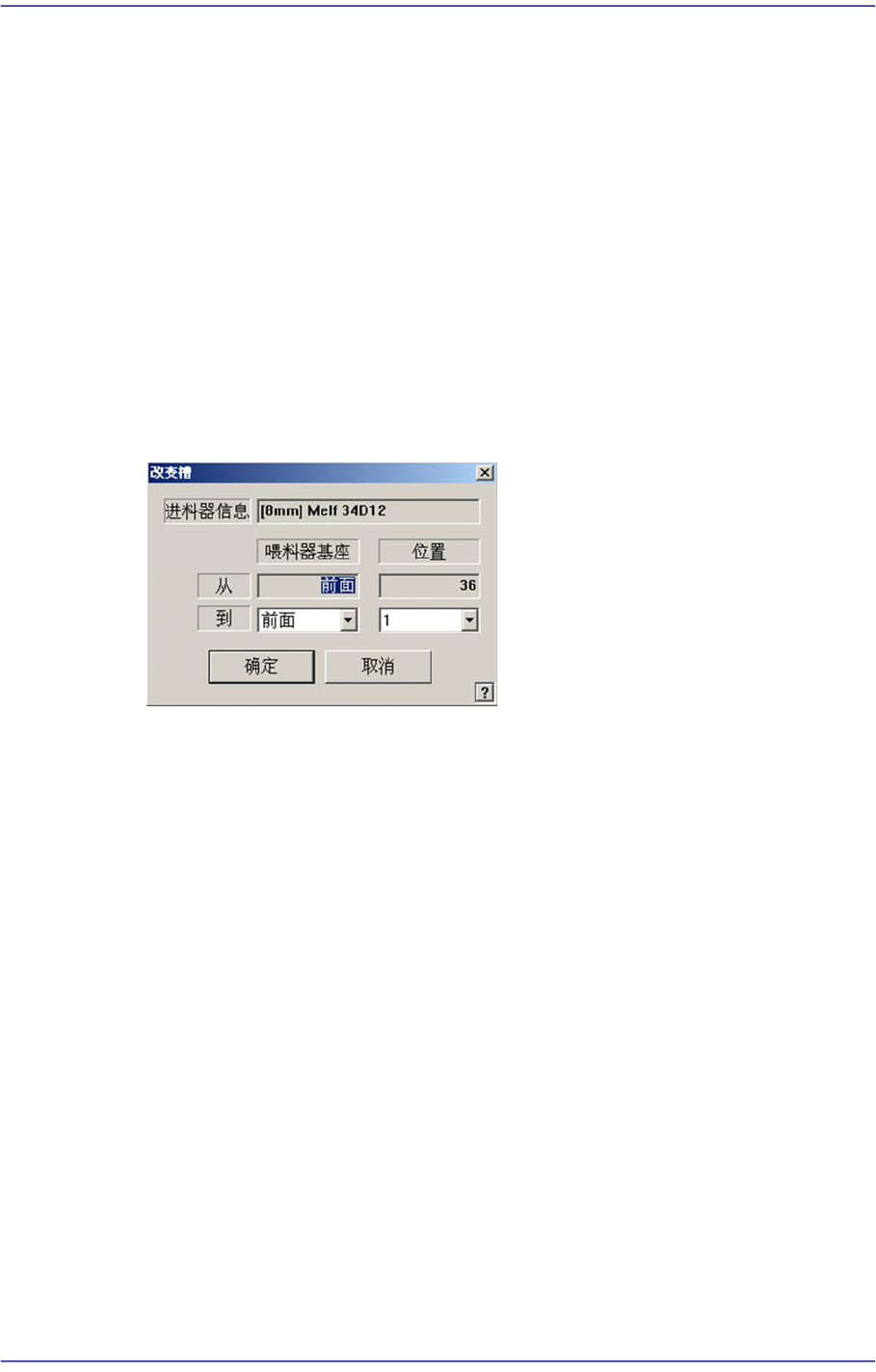

<改变槽> 按钮:
以前设置的Tape Feeder移动到别的Slot。 变更内容同时反映在Step。s
<进料器信息> 编辑框
显示当前选择的Feeder 信息。
<从> 编辑框
显示当前的Feeder Base和 Slot。
<到> 组合框
显示移动Tape Feeder的Feeder Base和Slot。
<确定> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
<偏移量> 按钮
Feeder的Pickup Z值一致适用 Offset。
8-12
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

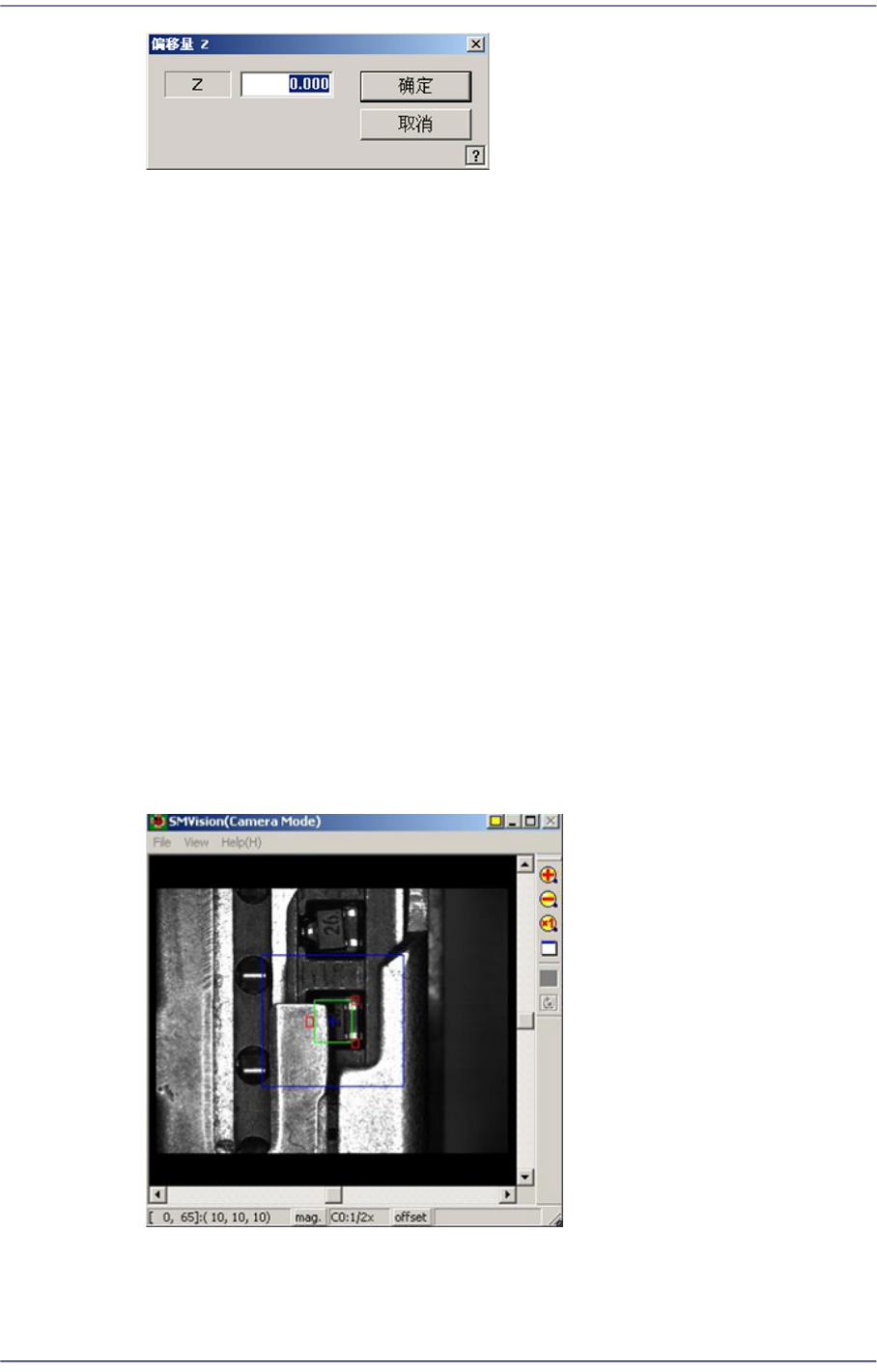

<Z>编辑框
输入Offset值。
<确定> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
<Z Teach> 按钮
利用空压自动测定对Feeder吸附点的Z轴高度。 在HEAD的喷嘴槽插入CN040
喷嘴后在“喂料器底座”TAP对话框的<Grid>领域选择要测定Z轴高度的带式喂
料器，然后点击<移动>按钮。
然后点击此按钮则自动执行Z轴高度测量。
<Installed Feeder Only> 选择框
只显示设置在Feeder的grid cell领域的目录。
<Part Outline> 选择框
如果选择此选择框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVision窗口显示考虑到相应部件Pick-up角度的out line形象。
<OffsetPart> 按钮
修改已安装的带式供料器的Pickup坐标，针对同一带式供料器统一适用Pick
8-13
供应装置的设置
Offset时选择。
<PartOffset> 按钮
单击该键时，如果当前设定的带式喂料器所供应的元件中包含了具有Pickup
Offset的元件，该元件的Pickup Offset将自动反映到Pickup坐标。

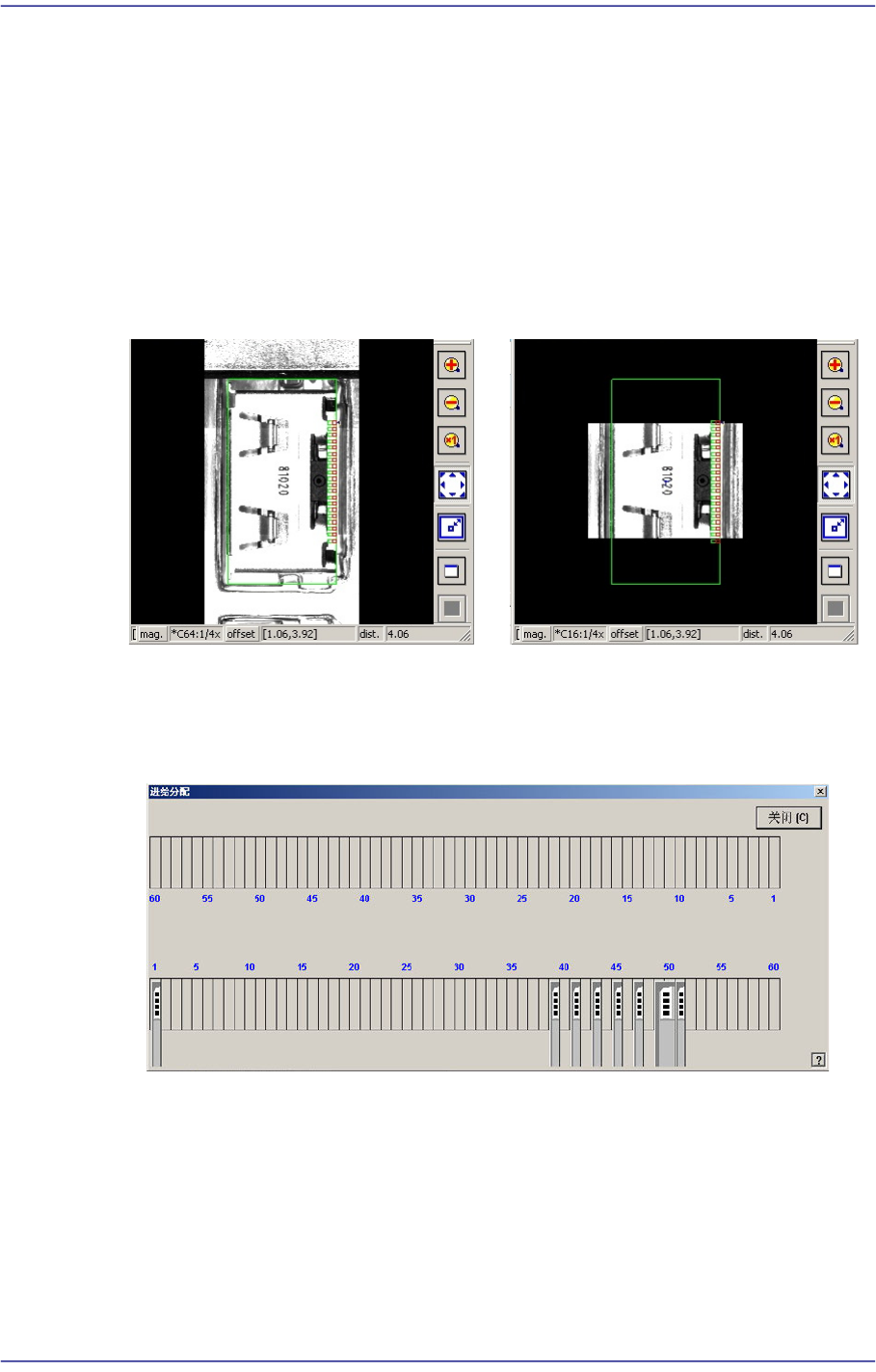

<Panorama View> 按钮
无法进行料槽示教的大型元件不会在视觉窗口显示出整体形状。此时，可以使
用该功能对元件形状进行“分割识别” 后再把分割图像加以合成后显示在一个视
觉窗口。
<显示> 按钮
图象显示实际设置在Feeder Base的喂料器形象。
<取消> 按钮
结束对话框。
全景 一般
