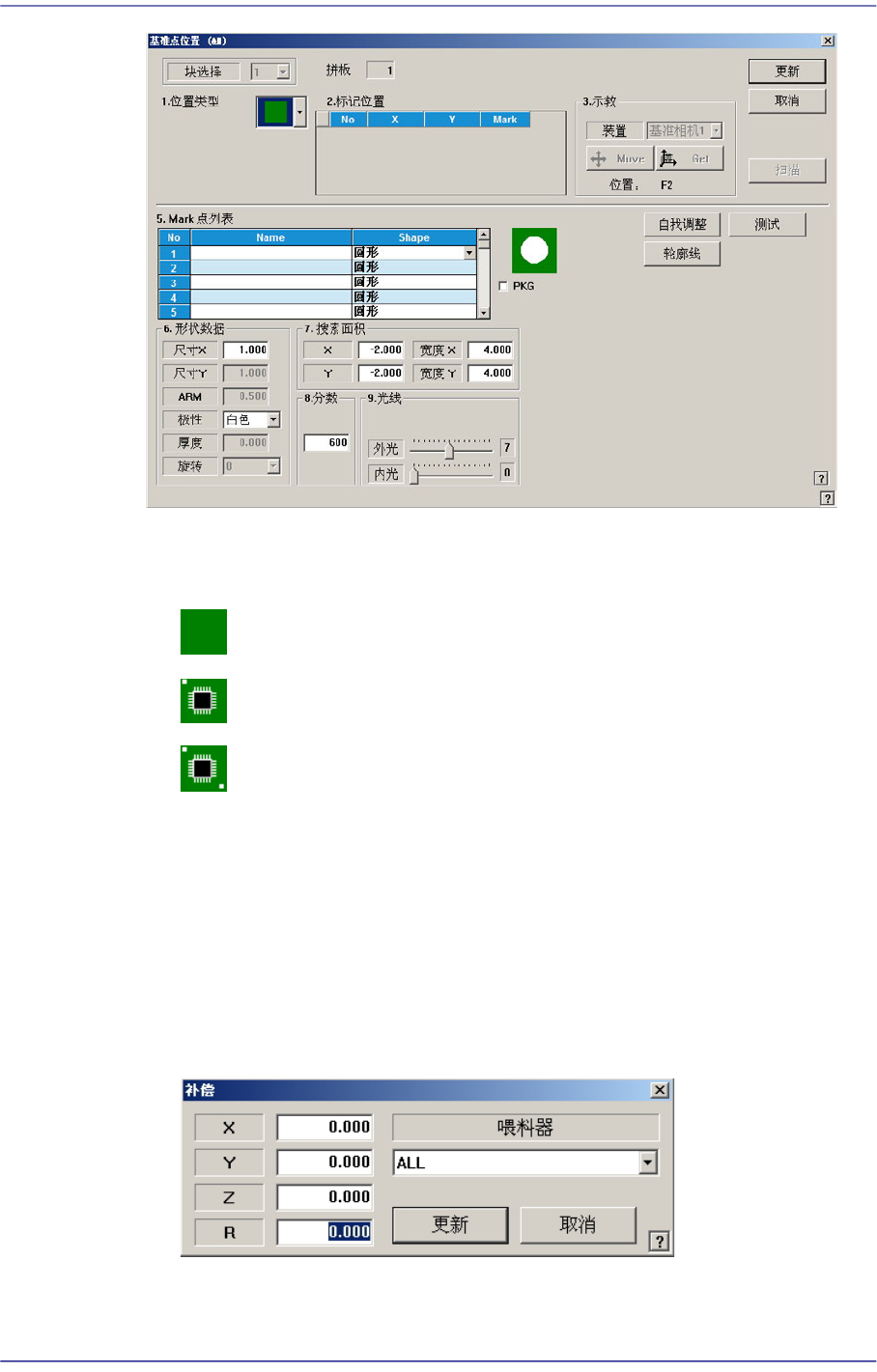

<位置类型> 组合框
选择基准点标记的数量。可选择的基准点标记.的数量如下。
None: 没有基准点标记。
1部品: 有一个贴装点补偿用基准点标记。
2部品: 有二个贴装点补偿用基准点标记。
详细事项请参照 “6.3
基准符号
(Fiducial Mark)
设定
” 有关的说明。
<偏移量…> 按钮
它执行给贴装点的位置追加偏移量数的功能。 在执行此功能前，X列，Y列，Z
列或R或追加偏移量的行必须在 grid选择，已选择列和行时如果点击此按钮则
会显示下面对话框。

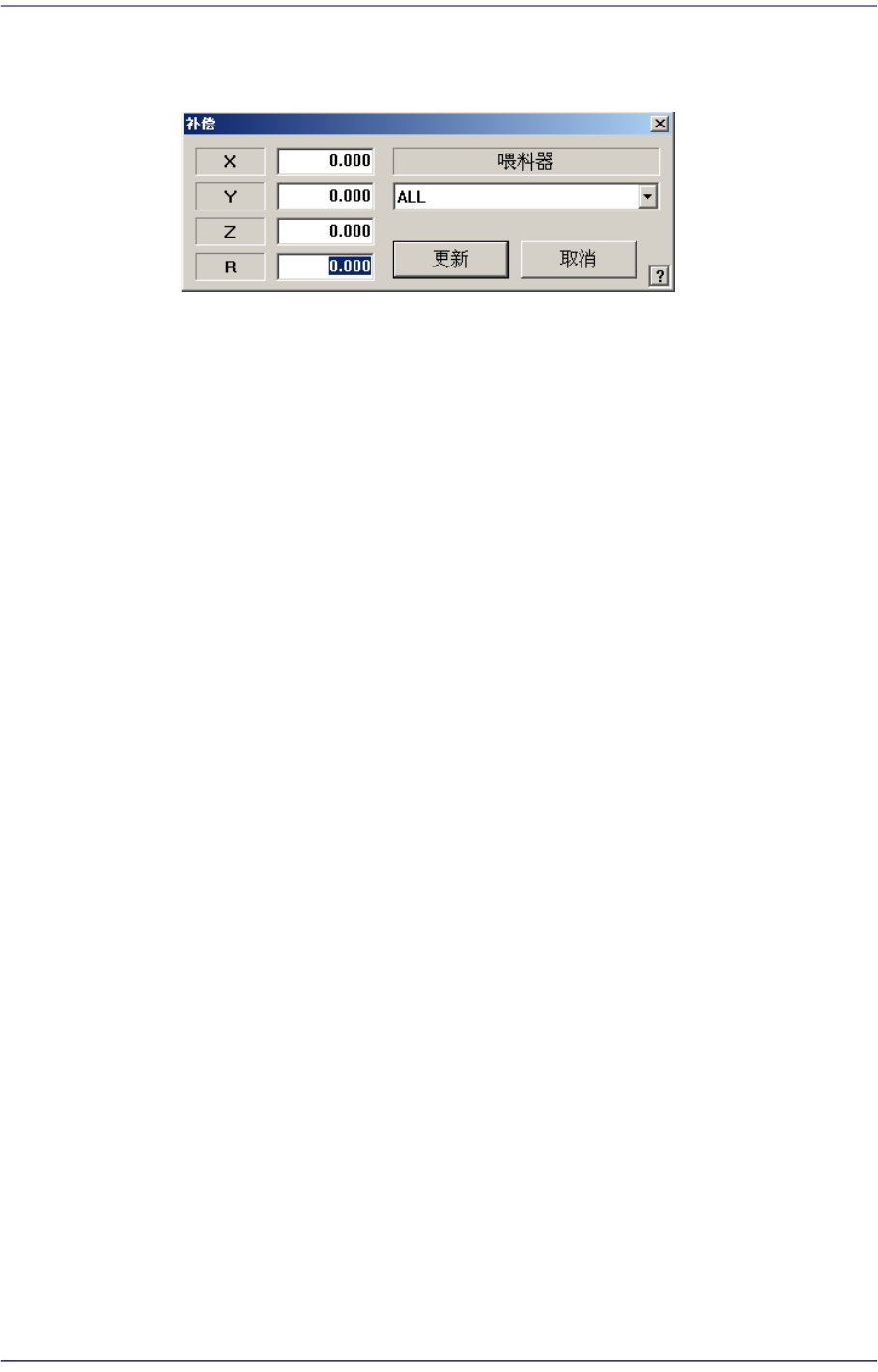

<在X、Y、Z、R>中选择其一时>
对选定的部件适用偏移值。
9-9
Step Programming
<选择列时>
所有部件适用偏移值。
<X> 编辑框
设定X轴方向的偏移量。
<Y> 编辑框
设定Y轴方向的偏移量。
<Z> 编辑框
设定Z轴方向的偏移量。
<R> 编辑框
设定R轴方向的偏移量。
<确定> 按钮
关闭对话框，同时把已设定的偏移量追加到在Grid设定的行上。
<取消> 按钮
忽略已设定的偏移量直接关闭对话框。
<调整…> 按钮
它是在需要变更PCB 步骤的坐标值，或不小心把工作台下降时，为了
利用之前输入的STEP坐标的有关信息，比较确认以前的基准点标记坐标值和当
前的基准点标记坐标值后补偿其差异时使用的功能。
<Clear Cycle> 按钮
贴装周期初始化。
<Refresh Feeder> 按钮
在喂料器对话框中如果喂料器设定边更时，点击此按钮则在Step对话框中使之
重新设定已变更的喂料器。
<Refresh Nozzle> 按钮
ANC上的喷嘴配置变更时，点击此按钮则在Step对话框使之可重新设定已变更
的喷嘴。
<Place Parts> 按钮
作业准备时为了进行贴装测试或弥补作业中的部分贴装点而提供的功能，在
9-10
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
Step对话框中为了对选定的贴装点进行贴装时使用。
利用此功能可贴装的贴装点数最大150点。
此按钮的激活条件如下。
用Programmrr以上的权限登录
PCB 文件Download完成状态
输送机的贴装Station上已加载PCB状态
<Parts Placed> 选择框
利用<Place Parts>按钮在<PL>列确认表示测试贴装的部件贴装点，为了在以后
的PCB贴装作业时跳越对相应部件的贴装作业选择此选择框。
<POP Steps Only> 选择框
在全部贴装点中只把POP部件的贴装点表示在对话框时进行选择。此功能在安
装Flux装置的设备上可以使用。本功能适用于安装了助焊剂装置的设备。

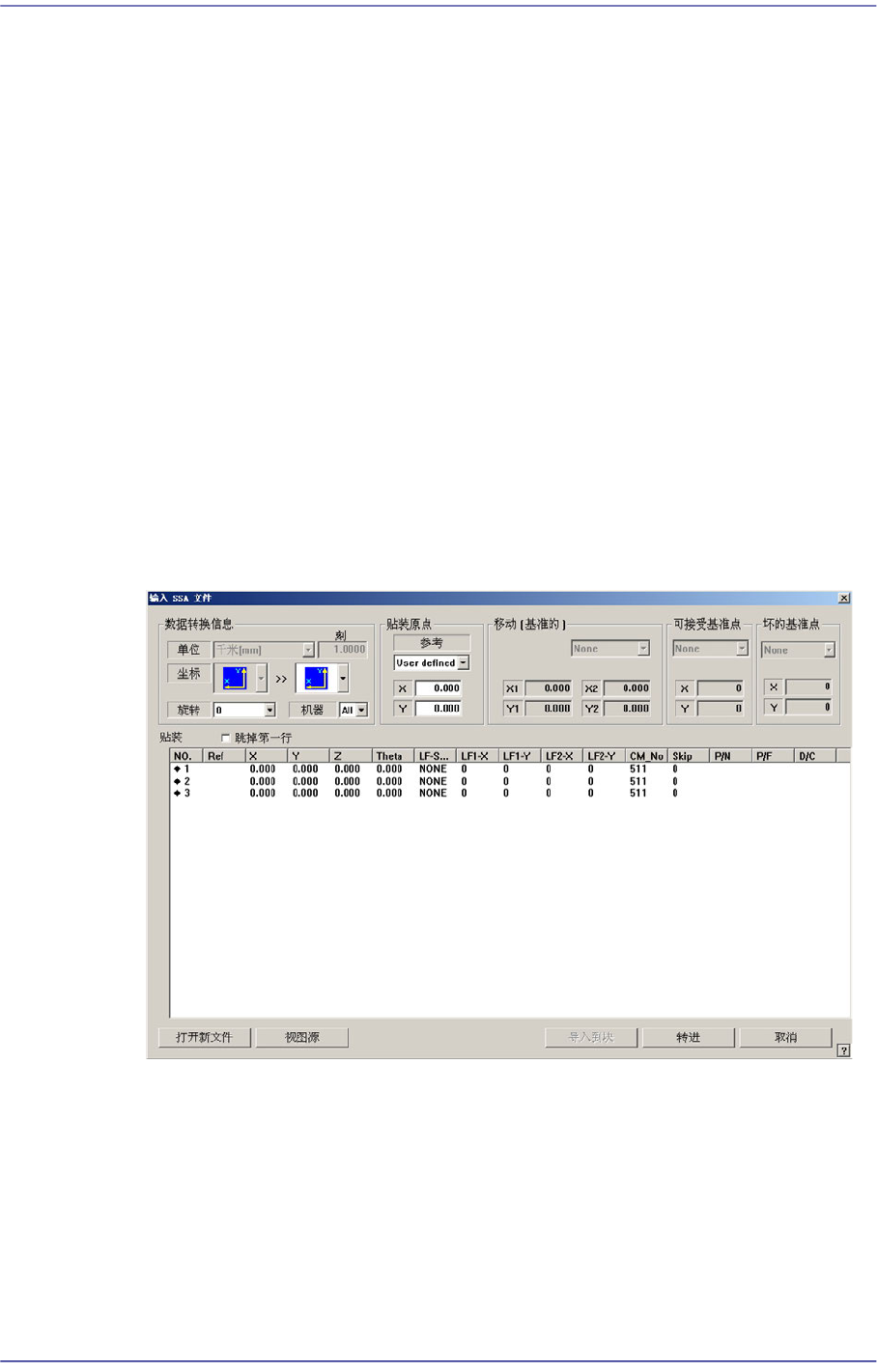

<导入…> 按钮
它执行把在外部编辑的ASCII数据转换成本设备的步骤数据的功能。
