14-29 Machine Calibration 测量结果可在 Head Offset 对话框中确认。 备 注 Other Fid. Camera 的校准基准值如下。 Gantry 1 Of fse t X: -263 ~ -261 (mm) Of fse t Y : -1 ~ 1 (mm)
14-28
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.4. Fiducial Cameras Offset Calibration
测量Gantry的Ref. Fiducial Camera的中心与Other Fiducial Camera的中心之间的距
离。
下面是 Fiducial Camera Offset的校正步骤。

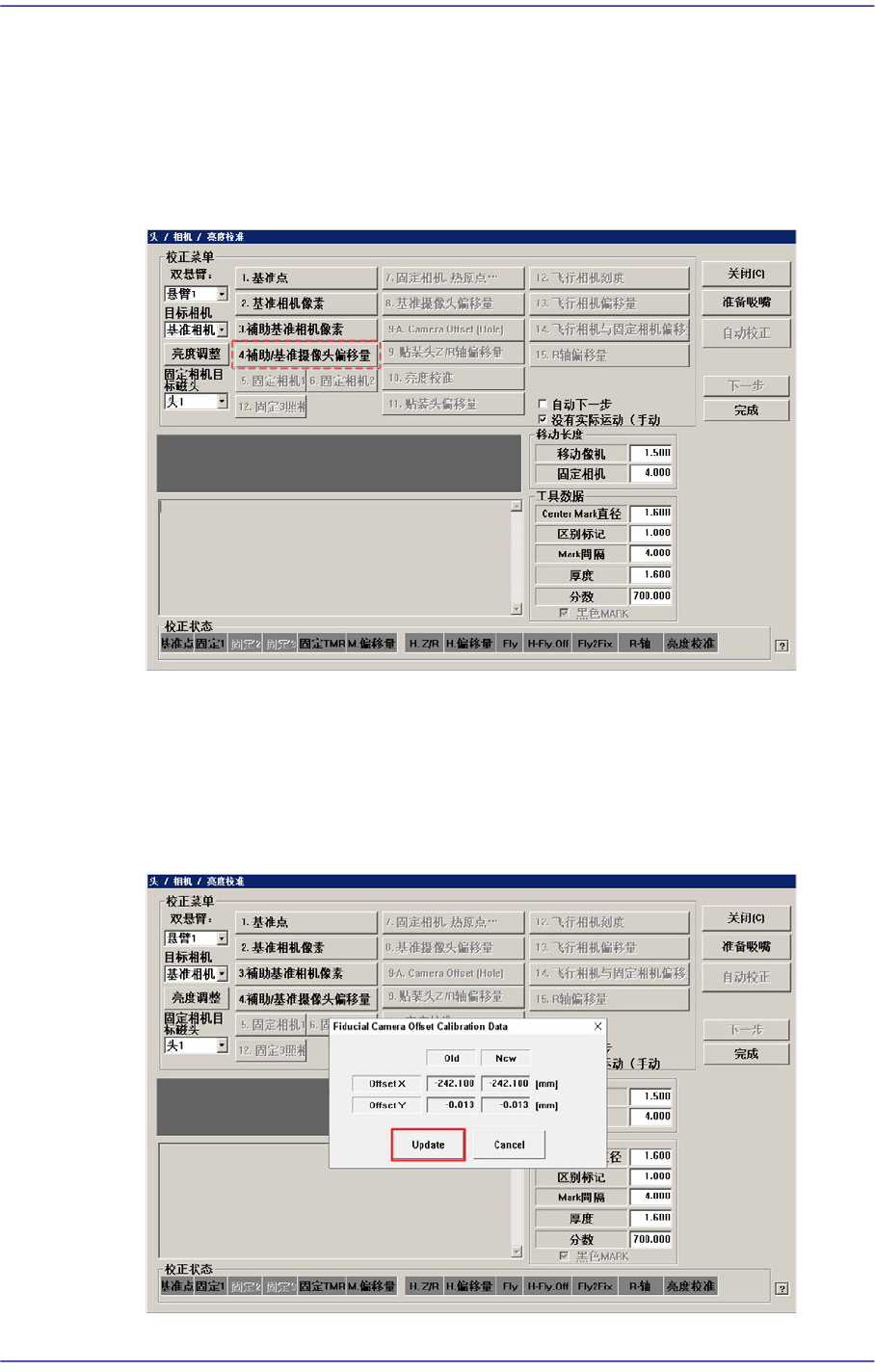

1) 点击<Calibration Menu>领域的<4. Fid. Cameras offset>按钮。
将Ref. Fiducial Camera移动到Fiducial Camera Scale Calibration所设置的Mark位
置后，测量Mark的中心位置。
然后将Other Fiducial Camera移动到Mark位置后，测量Mark的中心位置。
2) Calibration完毕后如下图所示地显示结果值。如果需要适用Calibration值，则点
击<Update>按钮。
14-29
Machine Calibration

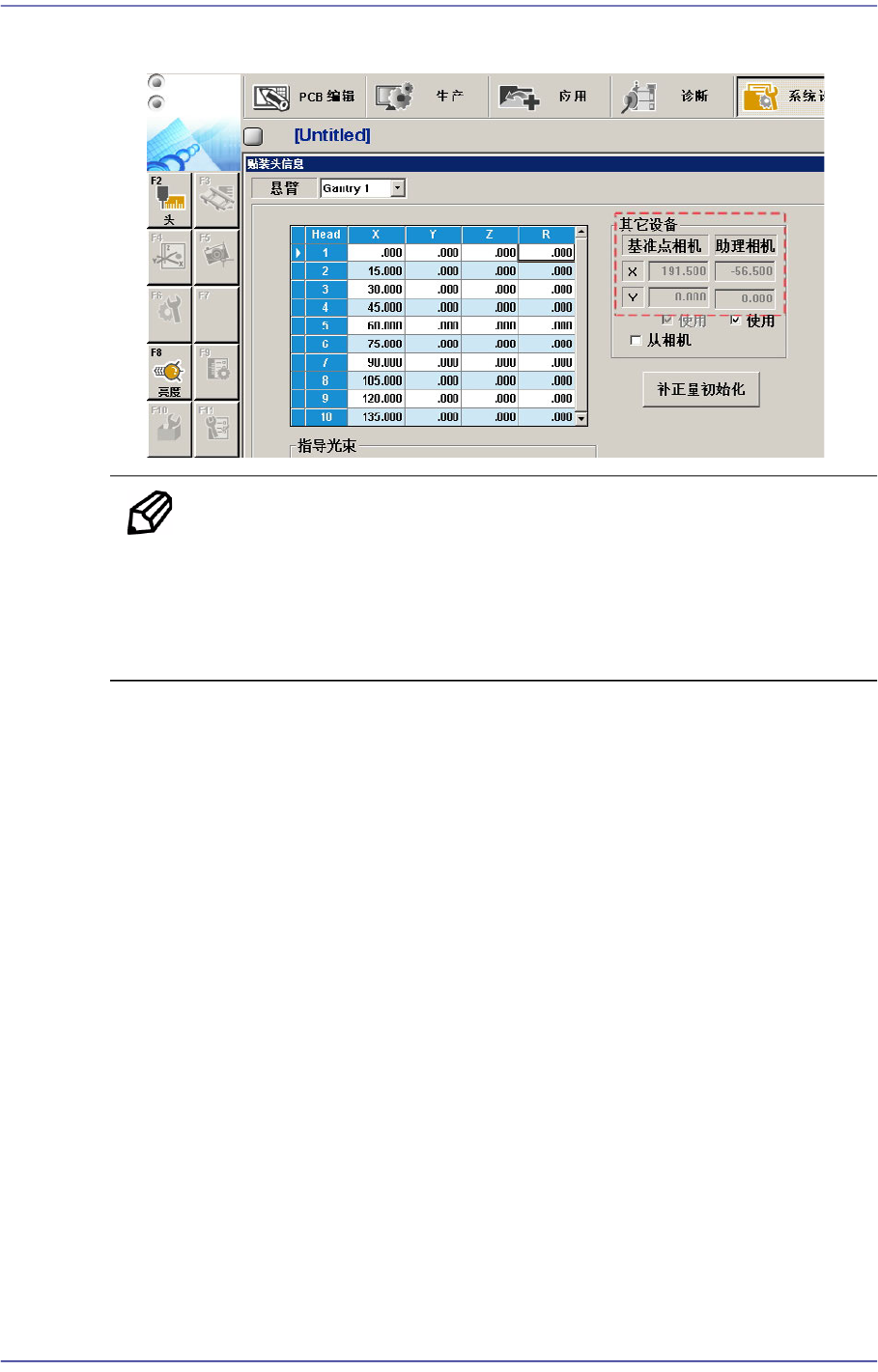

测量结果可在Head Offset对话框中确认。
备 注 Other Fid. Camera的校准基准值如下。
Gantry 1
Offset X: -263 ~ -261 (mm)
Offset Y: -1 ~ 1 (mm)
14-30
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.5. Conveyor Calibration
设置Conveyor内Station的Home Offset及Station之间的Offset。为了测量PCB Board
搬入及搬出时所需的信息， 对Station内Stopper及Work Sensor位置进行Teaching。
在设备的初始安装过程中设置校准(Calibration)。只有在对输送带(传送带)进行了
机械调整后，操作员才能重新加以调整。

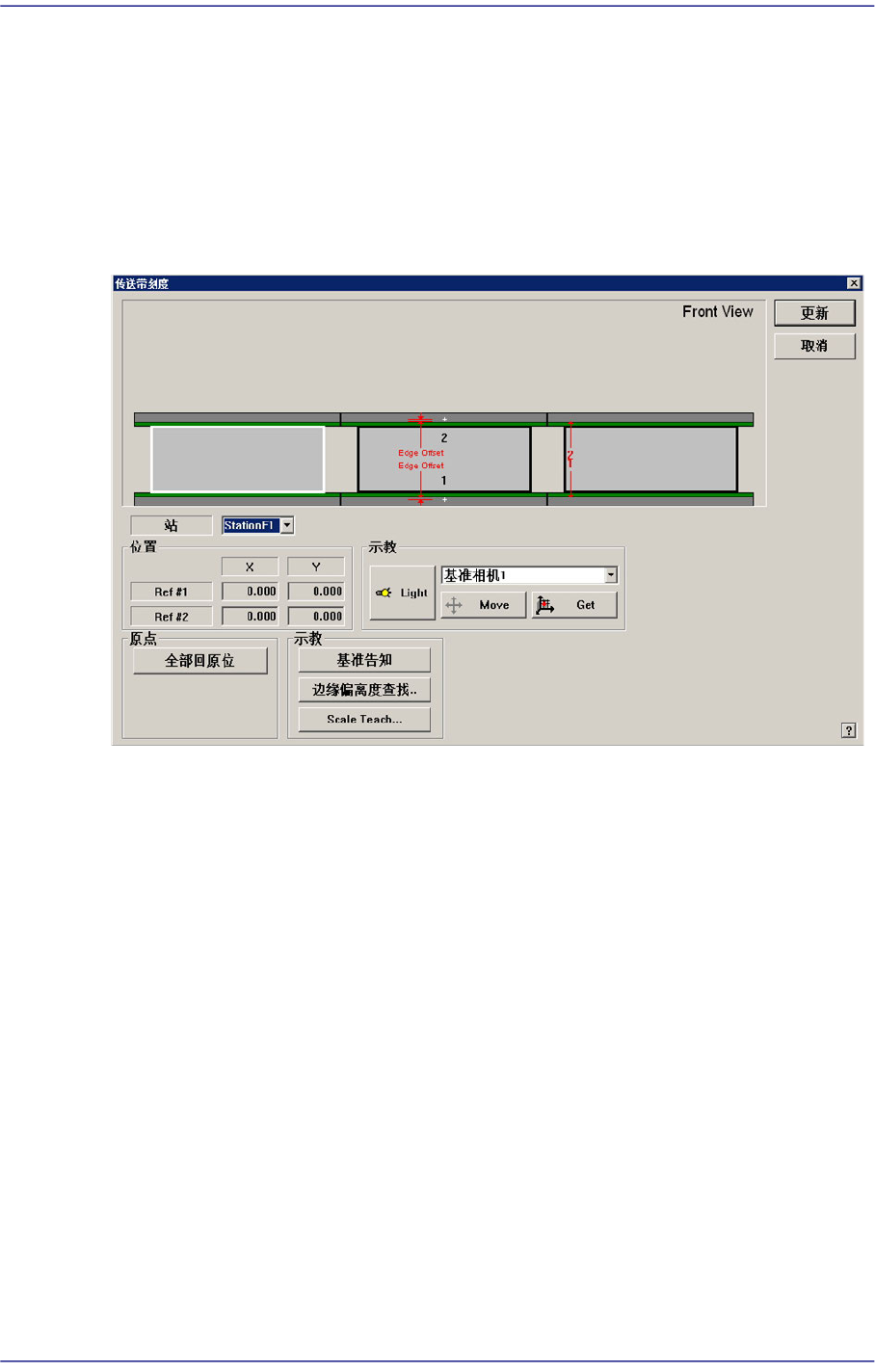

图
14.8 "Conveyor Calibration"
对话框
<Station(站)> 组合框
选择区段(Station) 。
<Position(位置)> 领域
输入被选Station的Fiducial Mark位置显示。为了激活此编辑框，首先要点击<全
部回原位>按钮查找与conveyer相关的所有轴的原点(Home Position).
Ref #1(参考点 #1): 选定区段(Station)的第一个基准标记(fiducial mark)
Ref #2(参考点 #2): 选定区段(Station)的第二个基准标记(fiducial mark)
<Home(原点)> 领域
<Home All(全部回原位)> 按钮: 寻找所有轴的Home。
<Teach(示教)
> 领域
<Light> 按钮
设置照明值。调整相应的滑条设置值。
<Move> 按钮
按钮: 把摄像头移动到选定位置。
