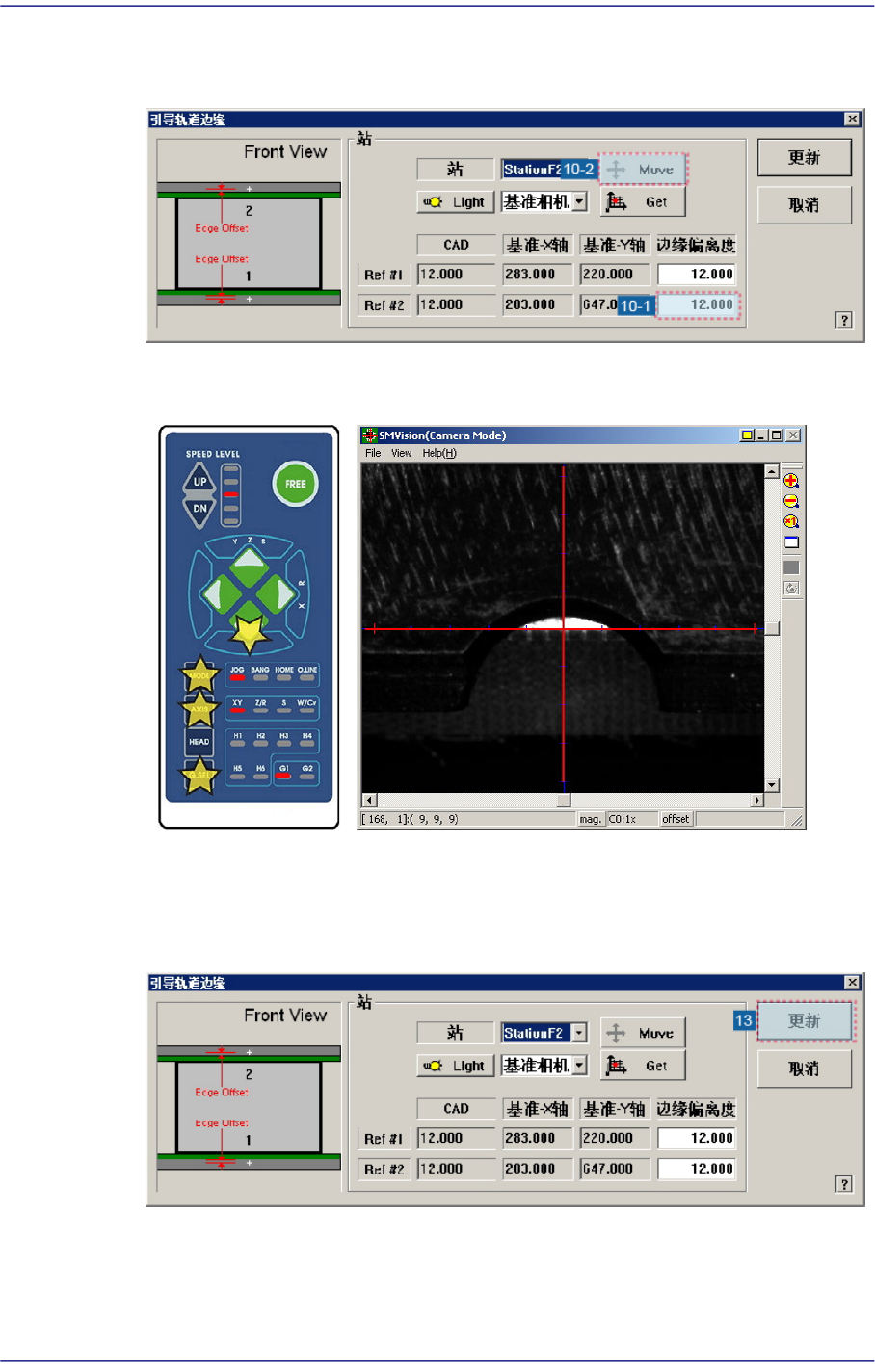

10. 然后，用鼠标选择 参考点#2相应的<Edge Offset(边偏移)>编辑框，点击<Move(
移动相机)>按扭。
11. 用 参考点#1的示教方法，同样地对 参考点#2执行示教。
12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark
执行示教。
13. 完成所有示教后请点击<Update>按钮适用变更事项。
14-37
Machine Calibration

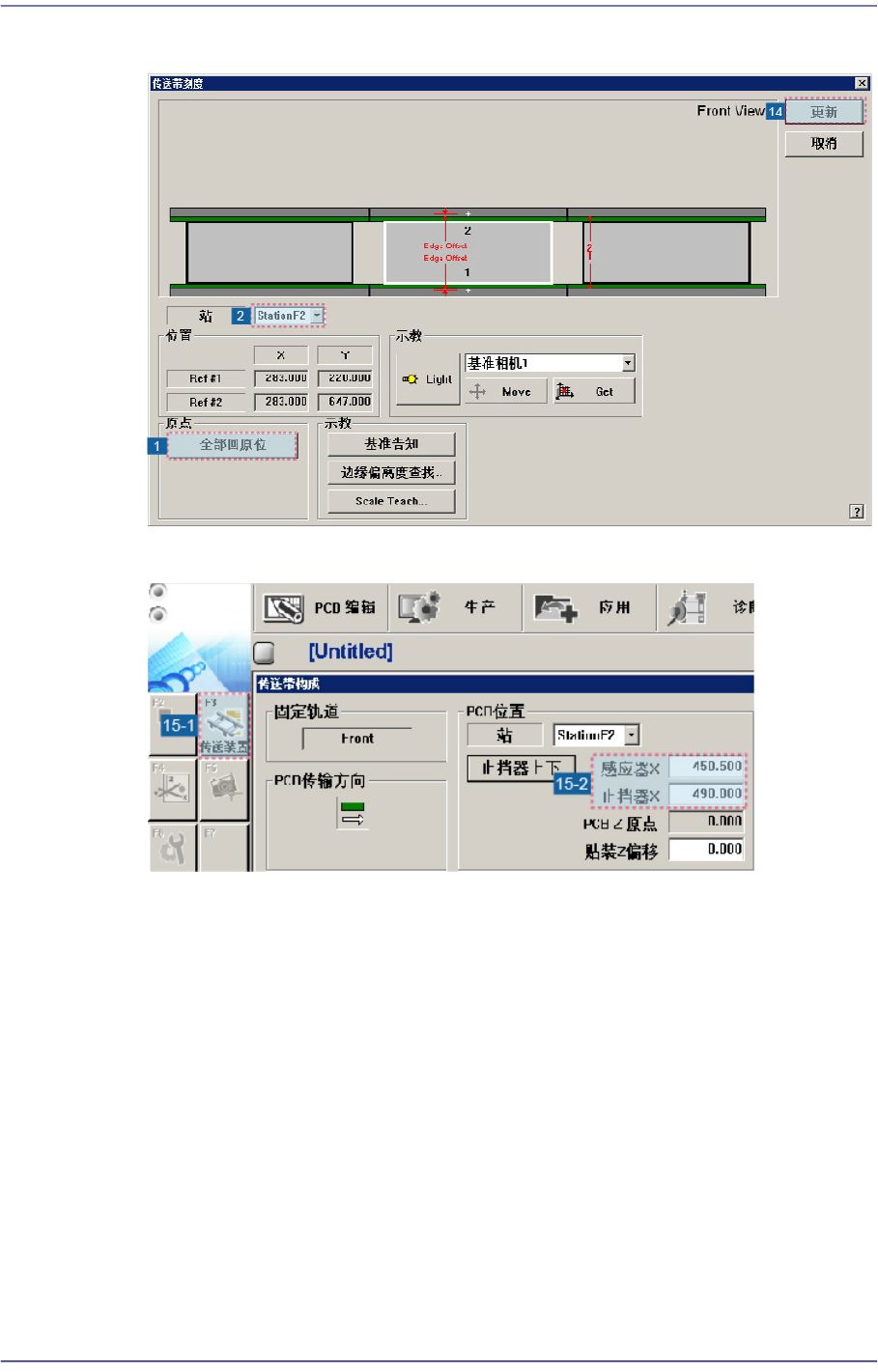

14. 点击<Update>按钮
15. 校准完成后，在“Conveyor Configuration”窗口中教授Stopper和Sensor的位置。
14-38
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.6. X-XY Compensation
为了补偿X轴移动时发生的XY误差而执行。如果 Thermal Mapping及 Gantry
Mapping已被激活时，为了执行X-XY Compensation强制性的让Mapping处于非激活
(Disable)状态。
注 意
X-XY Compensation在设备出厂之前在工厂执行。为了执行此
过程必须需要专用校正 Tool。
一般情况下此过程为进行Skip后，请执行后续过程的校正。
图
14.11 “X-XY Compensation”
对话框
Mode 选项 按钮
选择执行相应过程的模式。
<Calibration(校正)> 选项 按钮
以校正模式执行X-XY Compensation后反应其结果值。
<Measure(测量)> 选项 按钮
以测定模式执行X-XY Compensation后不反应结果值。为测定Y轴故障时选
择。
<Gantry(双悬臂)> 组合框
Gantry 1(臂1)
在StationF2中用 校正 Tool进行校正时，
