15-1 系统设置第 15 章 . 系统设置叙述除前一章记述的校正项目以外的系统设定。本菜单里的项目在设备出货时已被设定完毕。除了因设备维护而需要重新设置的情形以外，请不要执行 “Calibration(System Setup)” 。警告设置状态如果被非指定的操作人员改变可能会损伤设备或引起人员受伤。除了被指定的操作人员以外的其他人员绝不可以任意改变设备设置状态。选择 ‘ 系统设定 ’ 菜单的子菜单时，该 …

14-80

Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

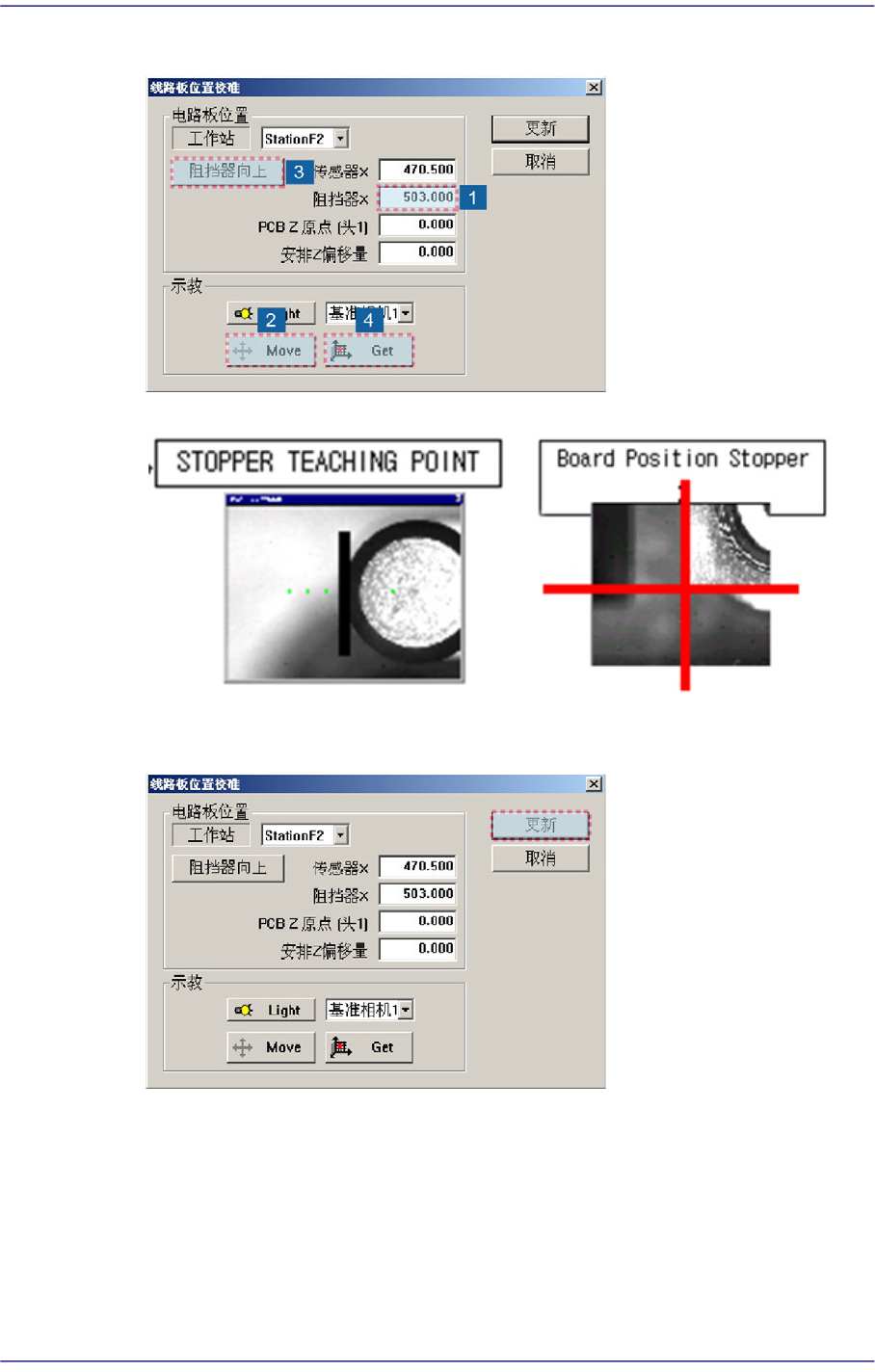

6. 然后点击<止挡块上/下>按钮Down Stopper。

7. 点击< Update>按钮, 即可保存内容。

15-1

系统设置

第15章. 系统设置

叙述除前一章记述的校正项目以外的系统设定。

本菜单里的项目在设备出货时已被设定完毕。除了因设备维护而需要重新设置的情

形以外，请不要执行“Calibration(System Setup)” 。

警告设置状态如果被非指定的操作人员改变可能会损伤设备或引起

人员受伤。除了被指定的操作人员以外的其他人员绝不可以任意

改变设备设置状态。

选择‘系统设定’ 菜单的子菜单时，该对话框显示在画面上。显示子菜单相应的对话

框的状态下，再次选择菜单时该对话框将会处于活性化状态。

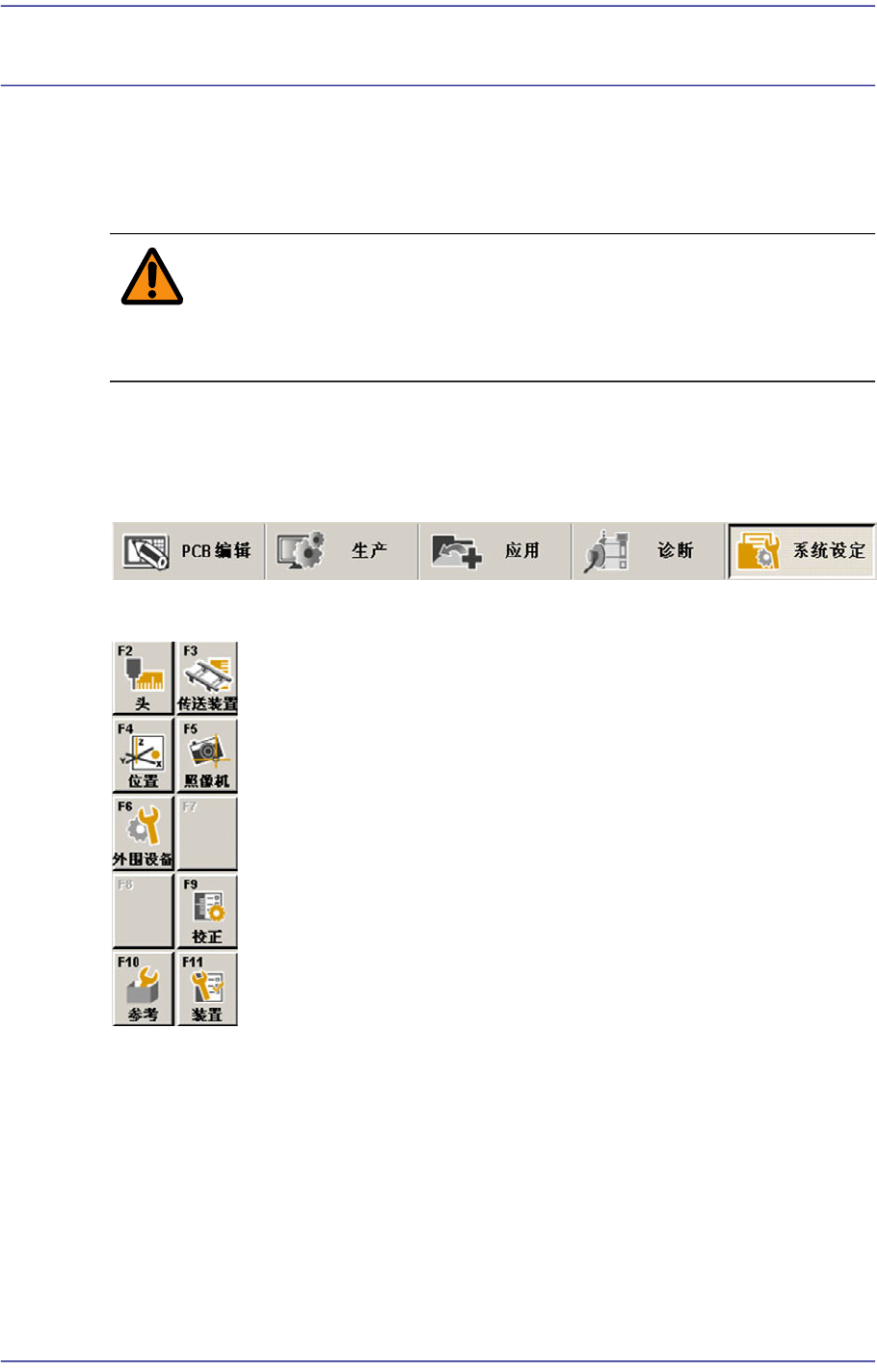

图

15.1

选择

‘

系统设定

’

菜单的状态

图

15.2 ‘

系统设定

’

菜单的子菜单

15-2

Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

15.1. 传达装置 (Conveyor) [F3]

设定与Conveyor有关的事项。

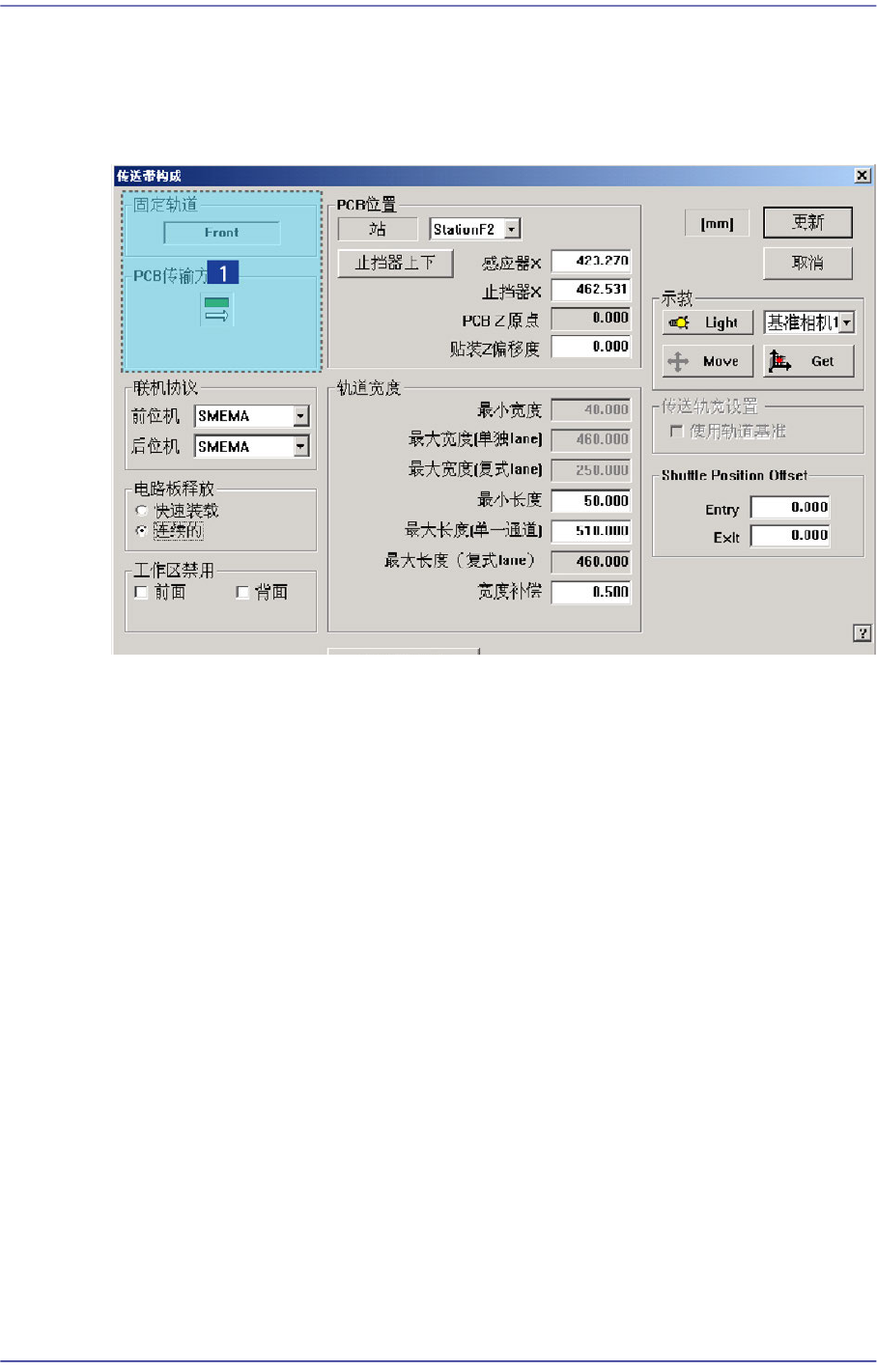

图

15.3 “Conveyor Configuration”

对话框

1: Current Define

 <当前界限> 领域

表示当前 Conveyor的设定状态。

 <固定轨道> 组合框

Conveyor的固定方式（前/后）。

 <PCB传输方向> 组合框

Conveyor board的方向(右->左/ 左->右)。

 <内嵌协议> 领域

在组合框中选择对前后设备的In-line protocol。

 独立使用: 不操作Line ，独立启动设备的时候。

 只用于临时导入: Line作业时，为了与前后设备进行通信，使用本设备开发

业体规定的protocol。

 SMEMA: Line 作业时，使用SMEMA protocol前后设备通信 protocol。

 <电路板释放>选项按钮领域

 <快速装载> 选项按钮
