Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

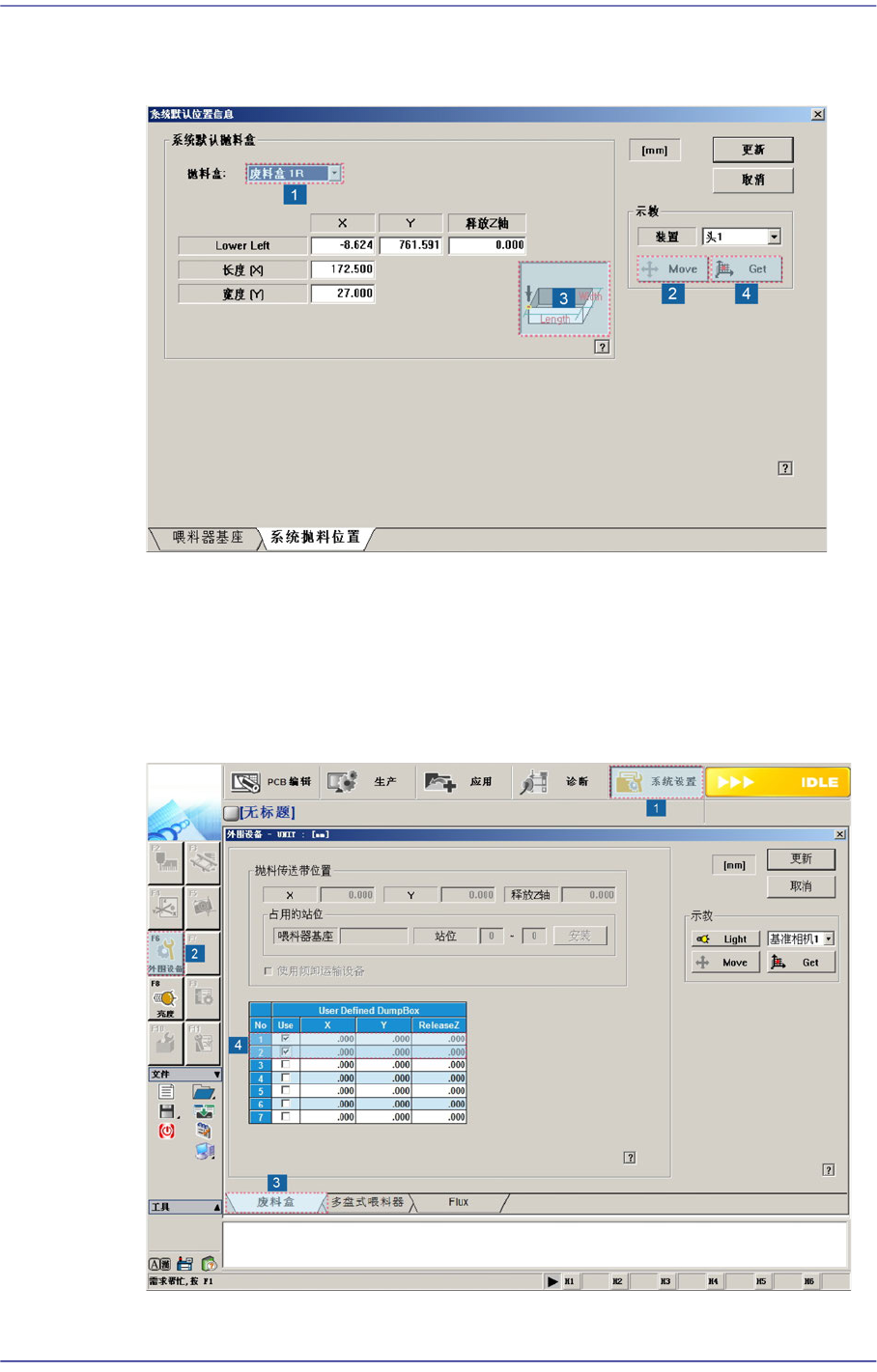

4. 在<Dump Box>组合框选择Dump Box 1R后，移动到下图的3号位置。然后单击
<Get>按钮进行坐标示教。
5. Dump Box 2R也使用Dump Box 1R的同一方法进行坐标示教。
下面是Air Shower选项时的User Dump Box设置方法。

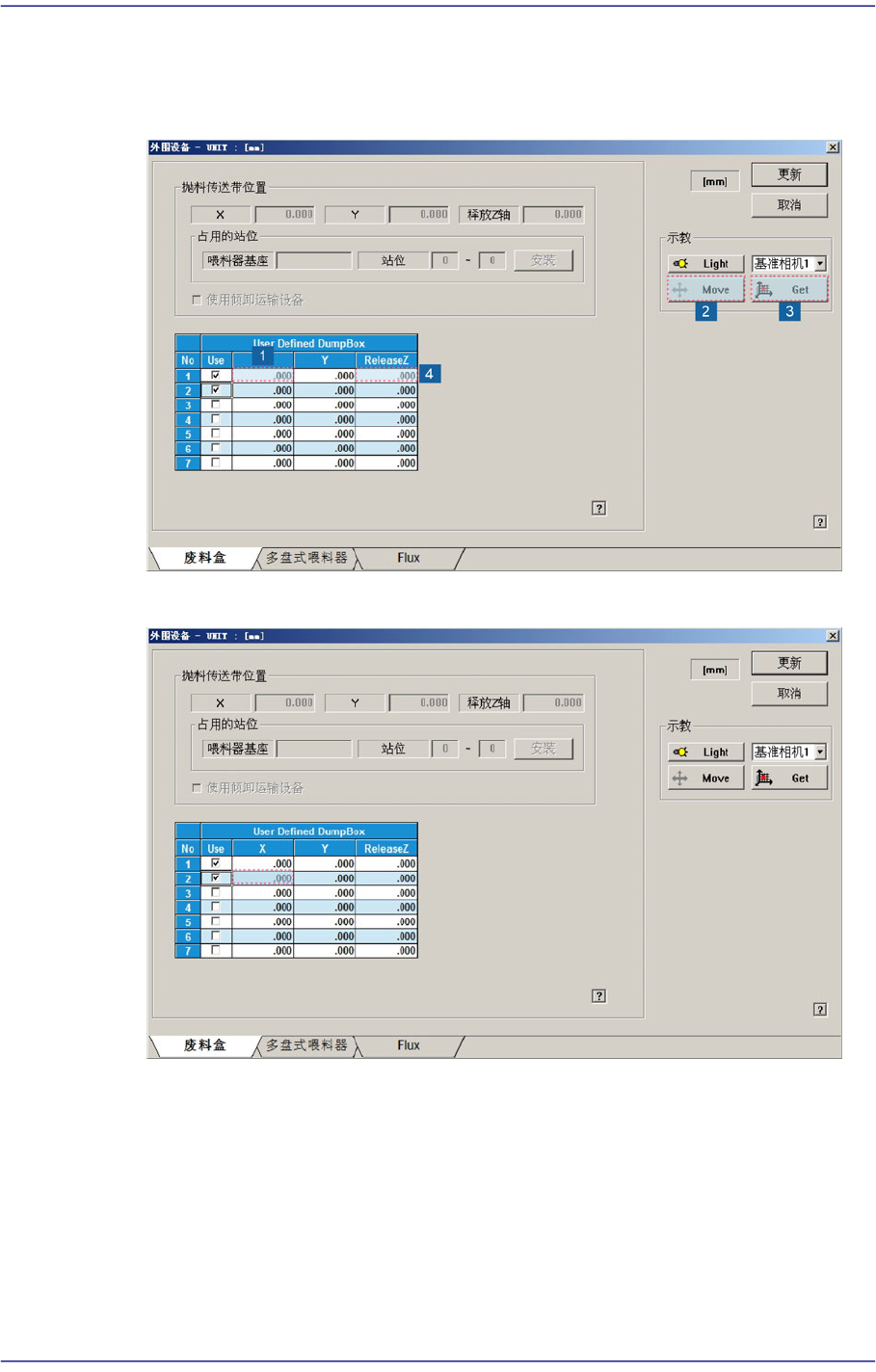

1. 按照下图所示步骤实行Dump Box选项卡(Tab)对话框后，圈选<User Defined
DumpBox>领域的1号与2号的<Use>复选框。
15-13
系统设置
2. 在下图选择1号后，单击<Move>按钮把Fid Cam1移动到Front Air Shower的位
置。然后让治具的Fiducial Mark与Camera的中央一致，单击<Get>按钮。最后，
在<ReleaseZ>列输入“-10”。
3. 下图中所圈选的2号行也使用上面2号步骤中的方法示教Air Shower的位置。
15-14
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
15.3. 外围设备 (Peripherals) [F6]
Dump Box和Tray Feeder和Flux Device进行设定。
15.3.1. <Dump Box> TAP对话框
作出Dump Conveyor的设定及用户定义Dump Box有关设定。
图
15.7 “Dump Box” TAP
对话框
1: <Position>
领域
2: <User Defined Dumpbox>
领域
<垃圾桶传送带位置(Dump Conveyor Position)> 领域
记入Dump输送机有关设定项目。本设备中无法使用。
<位置(Position)> 领域
X, Y: 示教X, Y 坐标输入在Dump Conveyor上的Dump位置。
Release Z: 输入Dump部件时的Z轴高度。
<没用的航线(Not Usable Lane)> 领域
本设备中无法使用。
<Setting>键
单击该键后，针对安装了倾卸轨道(dump conveyor)而无法使用的供料器
区域进行设置。
<使用倾卸运输设备(Use Dump Conveyor)> 复选框
设定
Dump输送机使用与否。
选择该选择框才可设置Dump Conveyor相关项
