Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

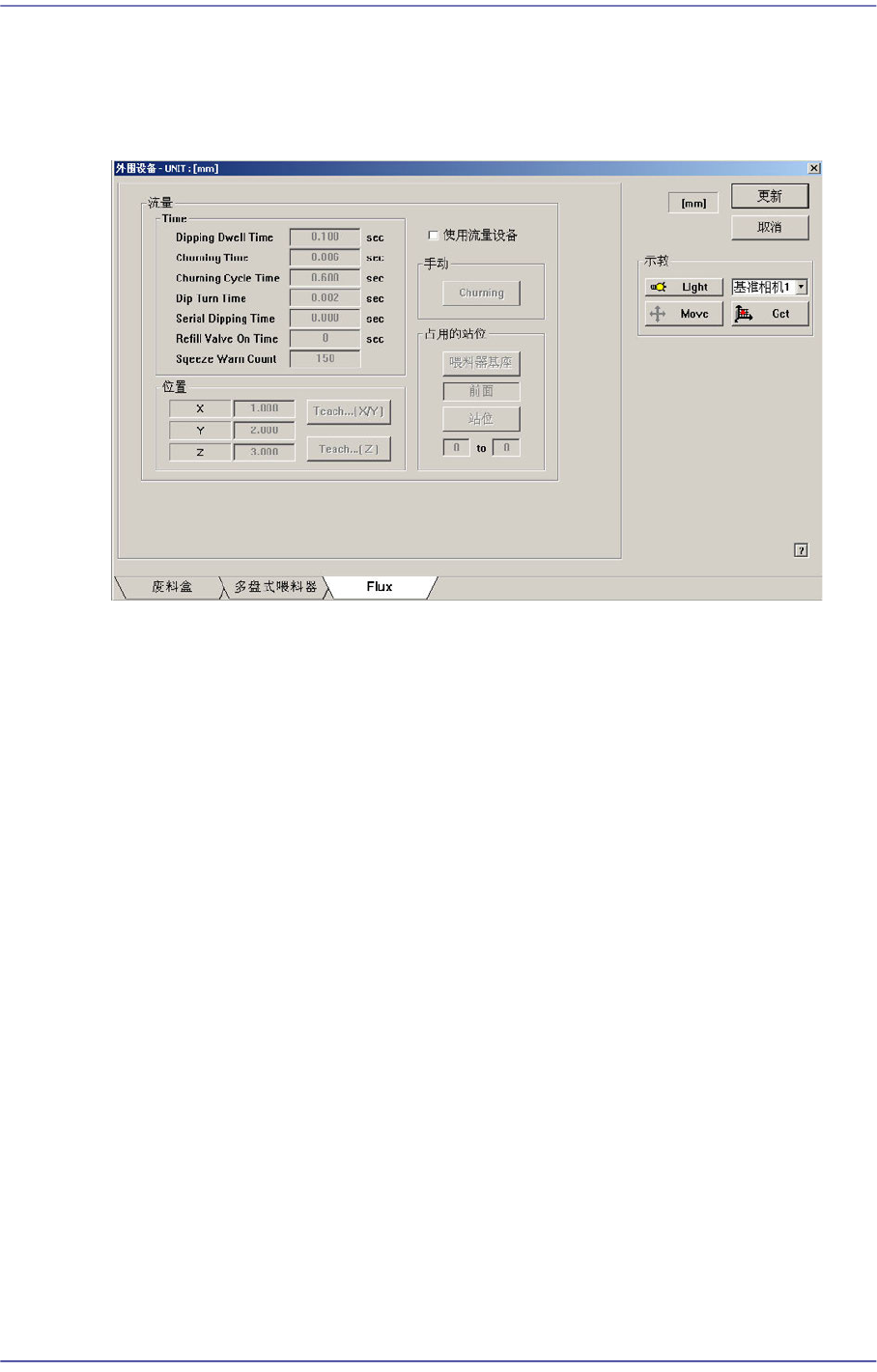

15.3.3. <Flux> TAP对话框
设定与Flux Module相关的数据。选择此tap则显示以下对话框。
图
15.9 “Tray Feeder”tap
对话框
<Time>领域
选择右侧<Use Flux Device>选择框时被激活。设定与Flux Module动作有关的事
项。
<Dipping Dwell Time>编辑框
为了部件上点Flux，Flux Module的disk上接触部件后的延迟时间。(Dipping
Delay Time)
<Churning Time>编辑框
Flux Module手动动作时disk旋转所需要的时间。
<Churning Cycle Time>编辑框
为了搅拌Flux旋转Flux Module的disk周期。
<Dip Turn Time>编辑框
自动生产时Flux搅拌所需要的时间。(Squeezing Time)
<Serial Dipping Time>编辑框
自动生产时多个head连续Dipping时Flux搅拌所需要的最小时间。
<Refill Valve On Time>编辑框
自
动生产时Flux的交换周期。设为零时不显示警告信息。
在‘Product’ 菜单的‘Flux.’子菜单可把设定值进行初始化
15-19
系统设置
<Squeeze Warn Count>编辑框
自动生产时为了清扫Flux Module而进行设定。到达相应count则显示警告信
息。
在‘Product’ 菜单的‘Flux.’子菜单上可把设定值进行初始化。
<Position> 领域
选择右侧<Use Flux Device>选择框时被激活。设定Dipping Position。在 Flux
Module的Feeder Base上决定安装槽则自动设定Dipping Position。
<X>编辑框
是Dipping Position坐标的x值。
<Y>编辑框
是Dipping Position坐标的Y值。
<Z>编辑框
是Dipping Position坐标的Z值。
<Teach…X/Y>按钮
为了示教Dipping Position的XY坐标执行以下对话框。
正确示教第一个点后请按‘Enter’键。
正确示教第二个点后请按‘Enter’键。
<Teach…[Z]>按钮
示教Dipping Position的Z坐标。示教顺序如下。
在<Teach> 领域的<Device>组合框中先选择要示教的device后，在相应
head的喷嘴槽上插入CN040喷嘴。
15-20
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
请把head移动到Dipping Position。
Head的Spindle下降到与Disk表面接触为止。喷嘴的末端与Disk表面接触
后空压产生变化自动示教Z轴的位置。
<Use Flux Device>选择框
为了设定Flux Module有关事项而选择。
<Not Usable Lane> 领域
设定跟Flux Module运转相关的事项。
<ON>选项按钮
手动旋转Flux Module的disk时选择。
<OFF>选项按钮
选择此按钮，Flux Module的disk不进行旋转。
<Churning>按钮
选择此按钮，则旋转Flux Module的disk。
<Power> 领域
在Flux Module的Feeder Base设定安装位置。
<Feeder Base> 按钮
选择将要安装Flux Module的Feeder Base插槽。
