15-23 系统设置 图 15.12 Fix Camera 被选的情况 <1. 测试范围 > 领域 在检验用吸嘴指定要确认照明亮度的领域。 领域最多可指定 4 个， 同时指定 S earch 领域和 Excluded 领域。 自动设置测试 领域。 不要改变该值。 图 15.13 Fly Camera 用校正吸嘴底面形象 图 15.14 Fid Camera 用校正版形象 图 15.15 Fix Camera 用校正吸嘴底…
15-22
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
如果是Fix Cam，则在4096值的范围内输入Side照明值。
<计划/测验> 按钮
对<选择照相机>组合框中选择的Camera执行Light Level的Test或者自动
Mapping。
图
15.10 Fiducial Camera
被选的情况
图
15.11 Fiy Camera
被选的情况
15-23
系统设置

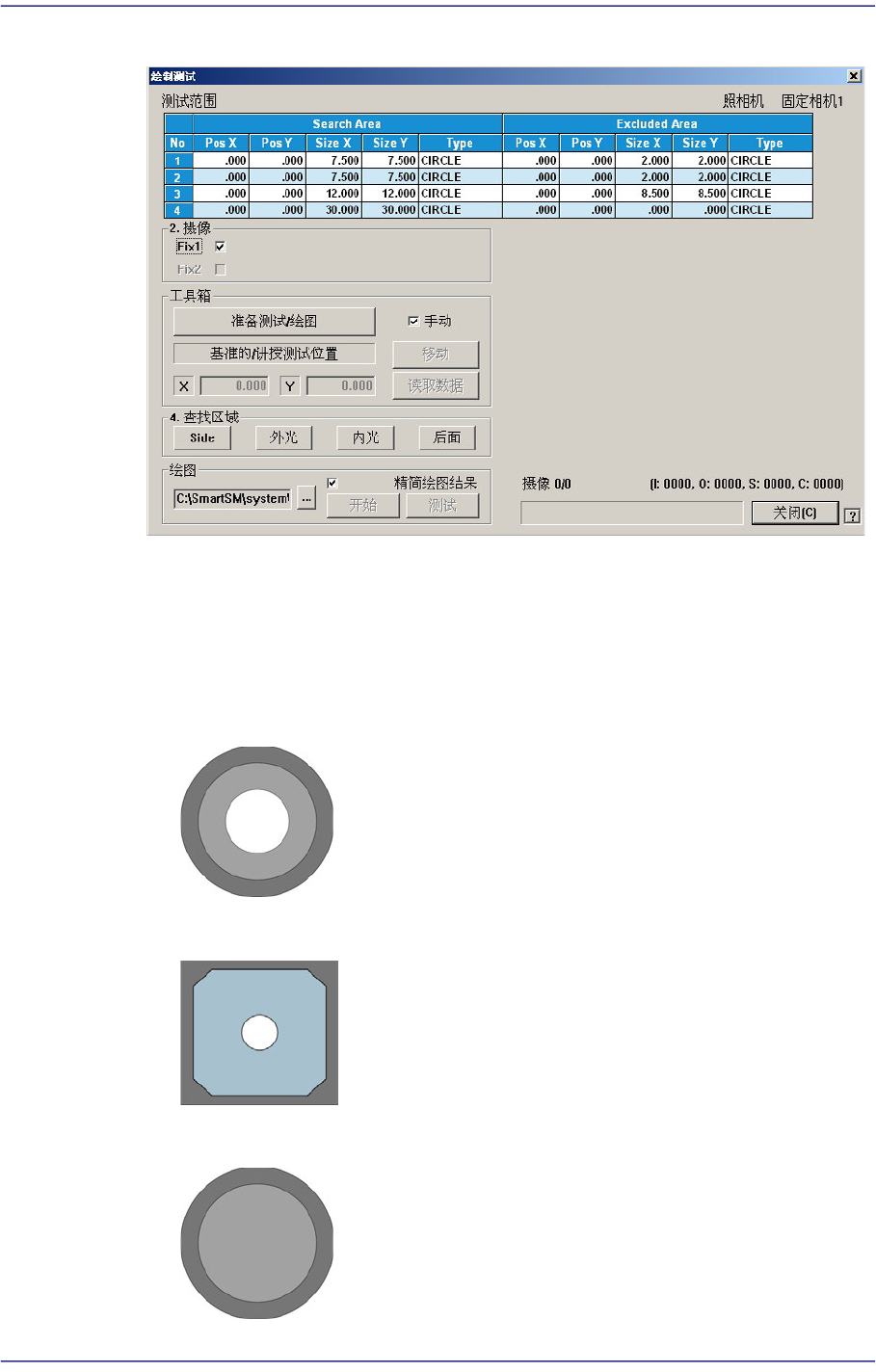

图
15.12 Fix Camera
被选的情况
<1. 测试范围> 领域
在检验用吸嘴指定要确认照明亮度的领域。
领域最多可指定4个，同时指定Search领域和 Excluded 领域。自动设置测试
领域。不要改变该值。
图
15.13 Fly Camera
用校正吸嘴底面形象
图
15.14 Fid Camera
用校正版形象
图
15.15 Fix Camera
用校正吸嘴底面形象
15-24
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的Camera可同时指
定。
<3. 工具箱> 领域
执行Test 或 Mapping的准备作业。
<准备测试/绘图> 按钮
安装在Head的所有吸嘴，返还给对应ANC孔。之前ANC1号孔中配置校
正用LightFly吸嘴。
完成作业后 <绘图> 领域的 <开始>按钮和 <测试>按钮会被激活。
<4. 查找区域> 领域

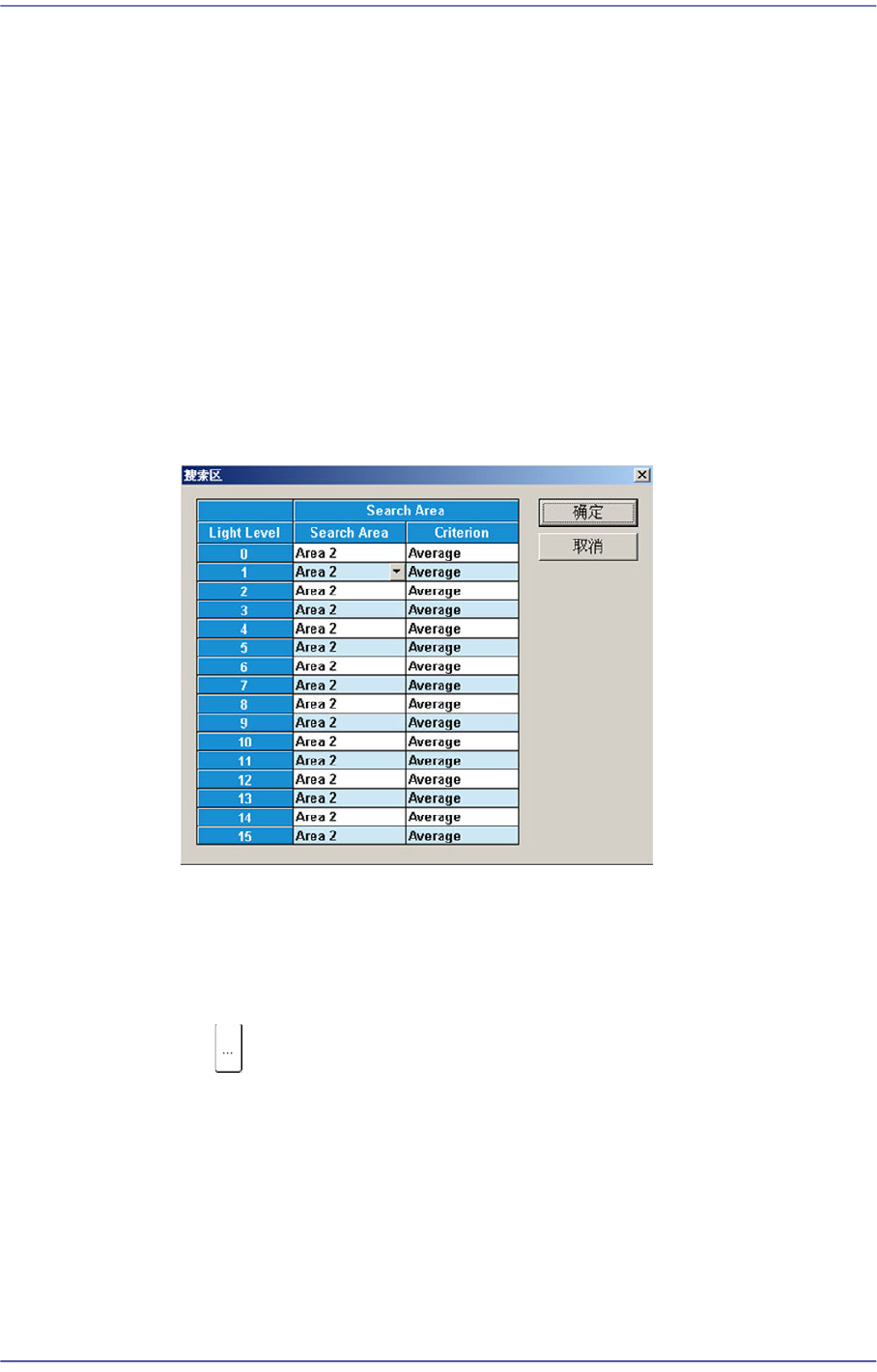

点击要进行Mapping照明的对应按钮会出现如下的对话框。
点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平均
还是最大值。
<绘图> 领域
按钮
选择Mapping时使用的Map File。是自动生成的文件名，请不要更改。
<开始> 按钮
开始Mapping
<测试> 按钮
对Mapping结果执行Test。自动搜索不能满足基准值的照明Leve1并显示
在结果文件。
