15-27 系统设置 5. 解除了 <3. T ool Setting> 领域的 <M anual> 复选框后， 单 击 <Prepare T e st / Mapping> 按钮。 6. 按照下列顺序单击 < 确定 > 按钮把安装在 Head 上的吸嘴全部拆下后， 把 F ly Camera T e s t 用吸嘴插入 ANC 的 1 号 Hole 。 注 意 压克力门被打开时会在 Li…
15-26
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

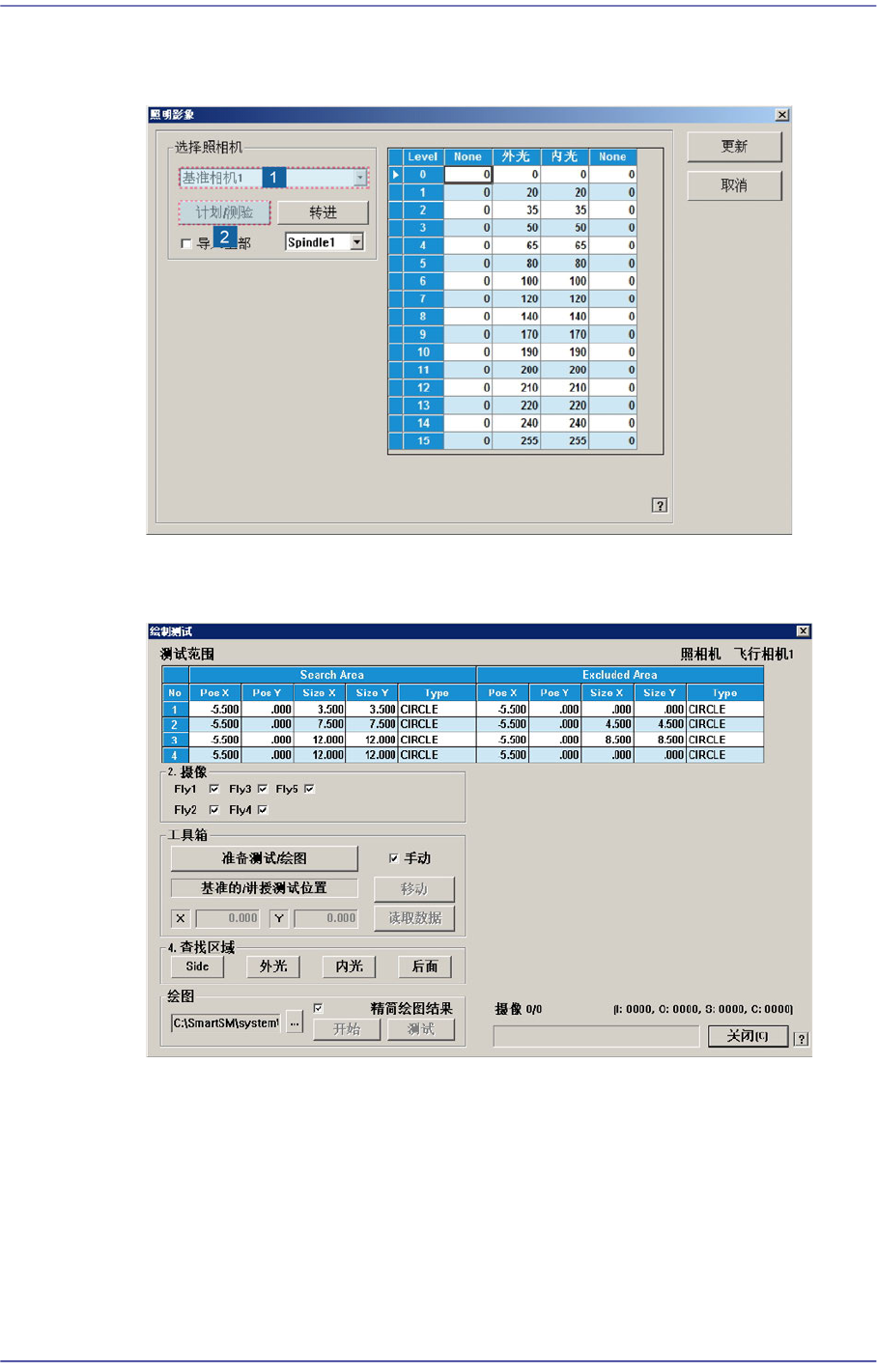

3. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
4. 在<<Mapping>>领域单击<...>按钮选择了Calibration用文件后，在<2. Camera>
领域选择需要Calibration的Camera.
15-27
系统设置

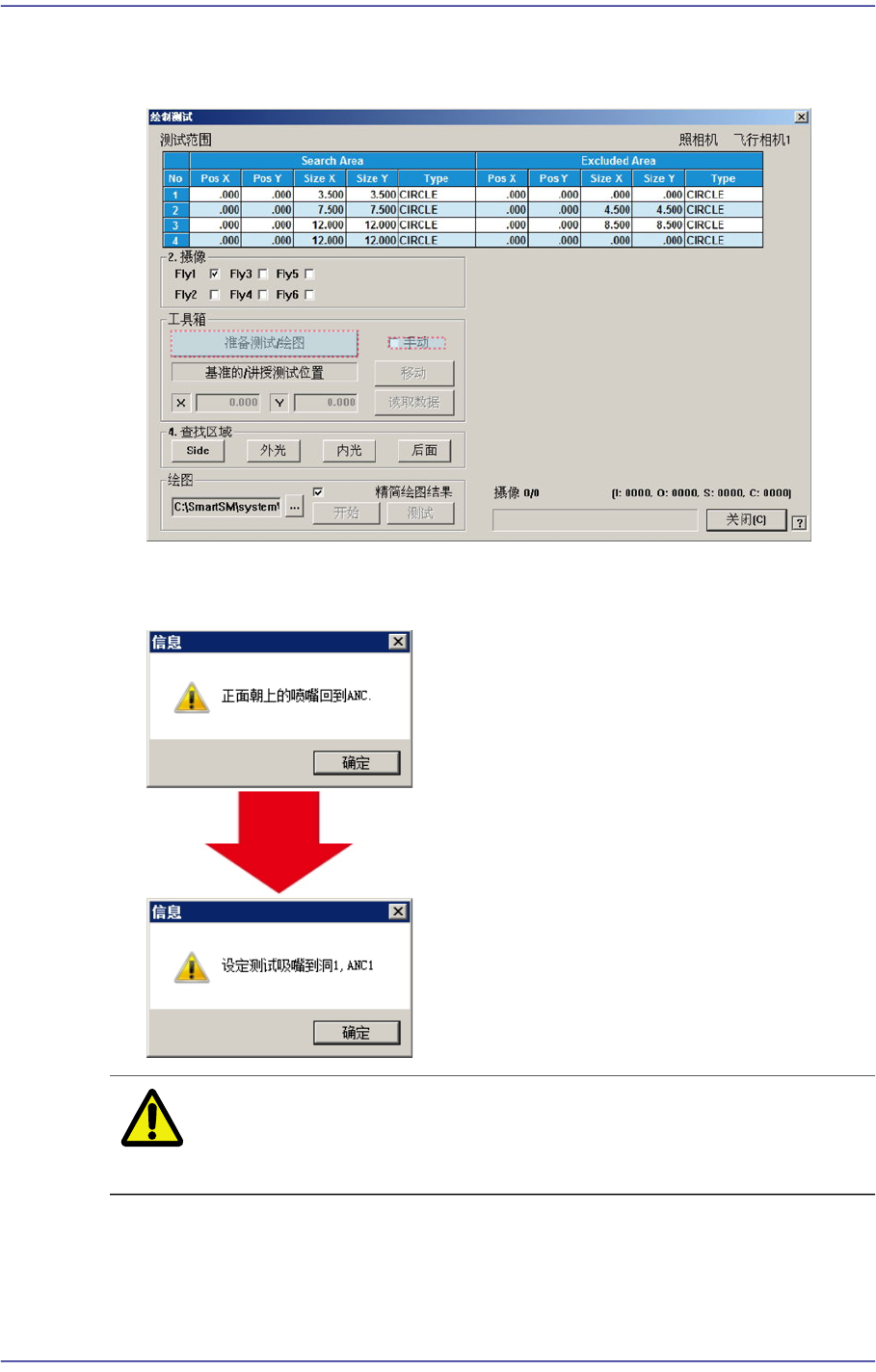

5. 解除了<3. Tool Setting>领域的<Manual>复选框后，单击<Prepare Test /
Mapping>按钮。
6. 按照下列顺序单击<确定>按钮把安装在Head上的吸嘴全部拆下后，把Fly
Camera Test用吸嘴插入ANC的1号Hole。
注 意 压克力门被打开时会在Light Mapping时影响照明，请关闭压克
力门后进行。
15-28
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
7. <Prepare Test / Mapping>完毕后单击<<Mapping>>领域的<Start>按钮实行Light
Mapping。
8. 从Fly1到Fly5完成了Light Mapping后会出现下列对话框。单击<确定>按钮就
会出现Test用对话框。
