15-56 Next Generation, Multi-Function al Placer DECAN S1 Administrator’s Guide  <Lamp Setting> 按钮基本上对红色信号灯亮灯的故障，根据故障的形态用户可选择性地设定使黄色灯亮灯。点击此按钮则显示以下对话框。红色灯亮灯则设备停止，根据故障状态如果判断为可忽略的故障，请选择相应故障后选择 <Y ell ow&gt…

15-55

系统设置

15.5.2. <信号> TAP对话框

设定显示设备的状态的信号台（Signal Tower）灯的状态。选择此按钮时显示如下的

画面。

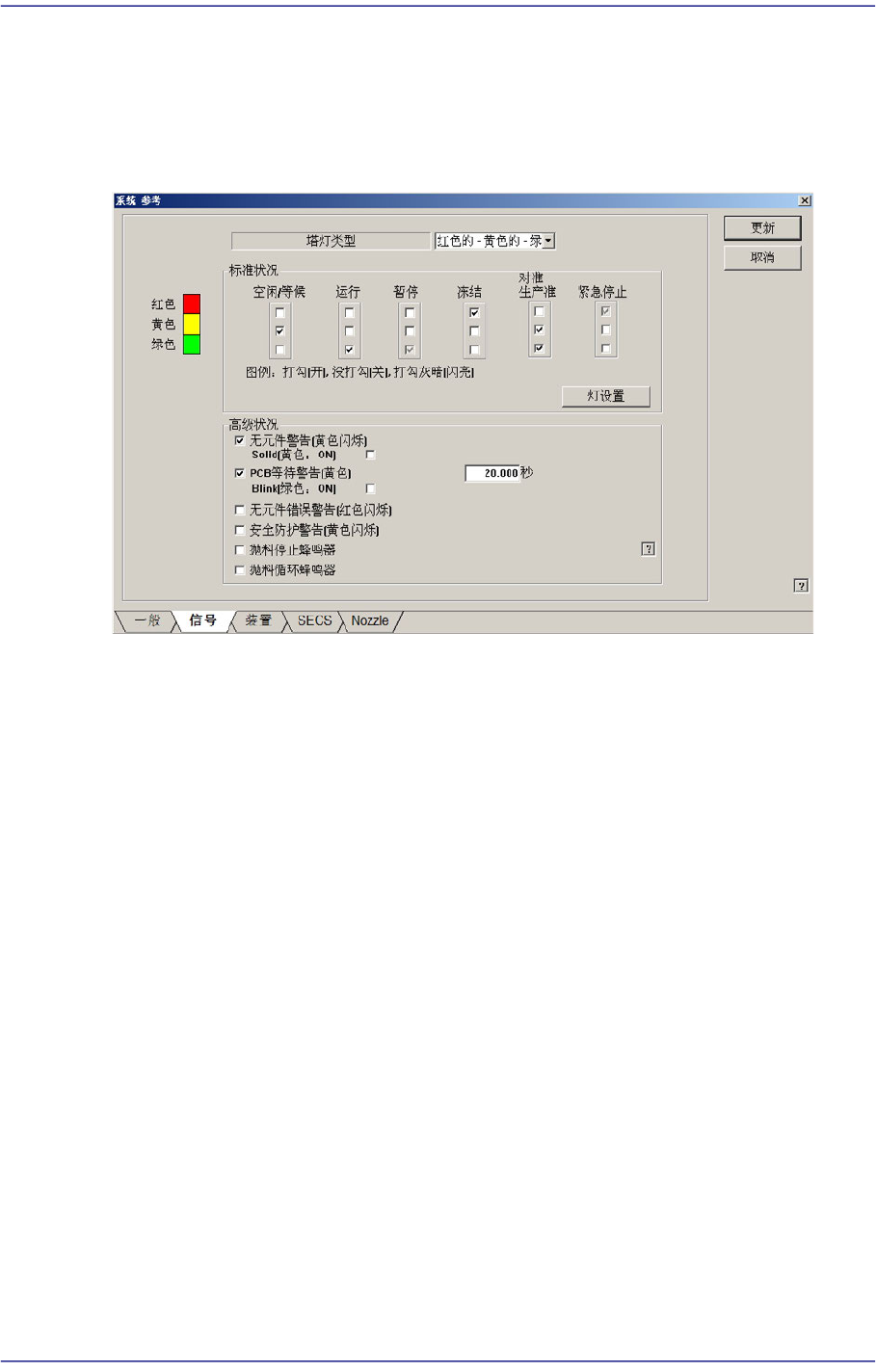

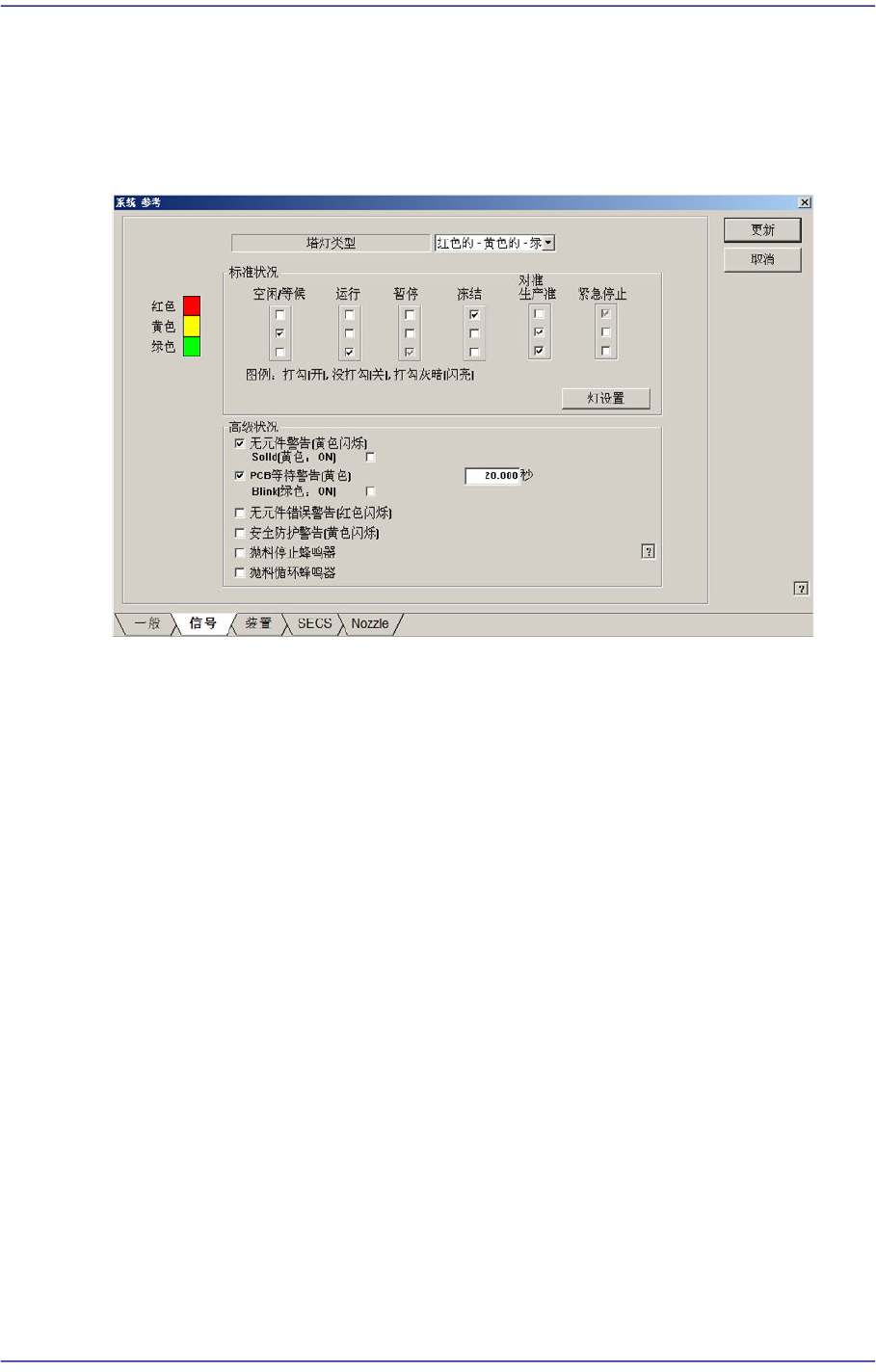

图

15.19 “System Preference”

对话框中

“

信号

” TAP

对话框

 <塔灯类型> 组合框

选择Signal Light的形式。可选择的形式如下。

 红-黄色-绿色: Signal Tower灯的构成为” 红色–黄色– 绿色”的情况。

 红-蓝色-绿色: Signal Tower灯的构成为”红色–兰色–绿色”的情况。(CE 规格)

 <标准状况> 领域

设定显示设备的状态的Signal Light灯的状态。

比如说，空闲/等候状态下需要开Signal Tower的”黄色”灯时，在空闲/等候底

下的3个选择框中检查与”黄色”灯相应的选择框。

选择框的状态和意义如下。

 已检查的状态: 开（开）该信号灯。

 未检查的状态: 关（关）该信号灯。

 检查为灰色的状态: 使该信号灯闪烁。

15-56

Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

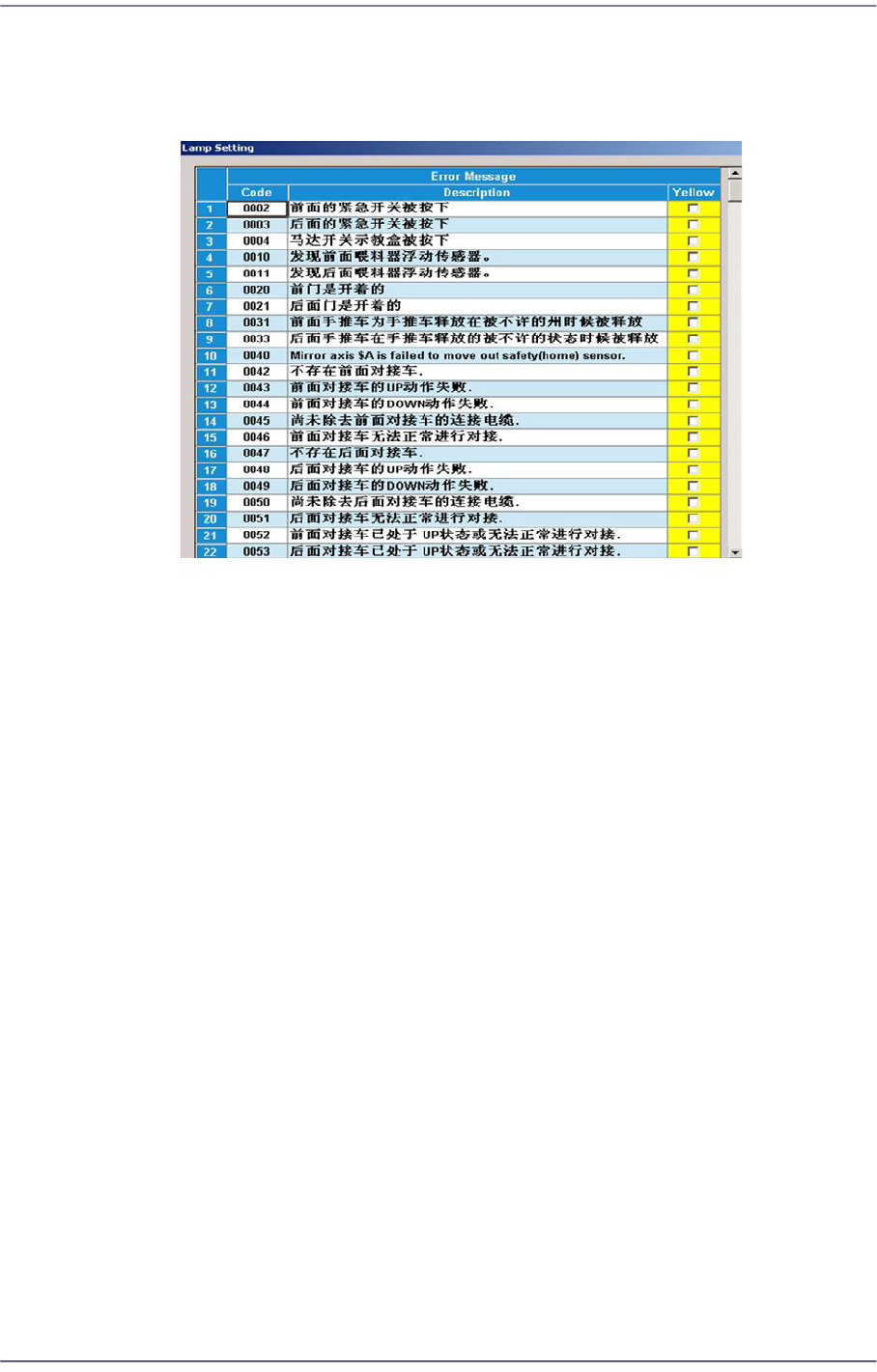

 <Lamp Setting>按钮

基本上对红色信号灯亮灯的故障，根据故障的形态用户可选择性地设定使黄

色灯亮灯。点击此按钮则显示以下对话框。

红色灯亮灯则设备停止，根据故障状态如果判断为可忽略的故障，请选择相

应故障后选择<Yellow>选择框。

 <高级状况> 选择框领域

 <无元件警告(黄色闪烁)> 检查框

Part Empty 警告发生时，黄色或青色灯闪亮。

 <Solid(Yellow : ON)> 检查框

供应元件消耗完毕或者吸附重试次数超出设定值而发生错误时，使黄灯(

蓝灯)持续亮灯。

 <PCB等待通知> 选择框

设备处于作业可能状态下，等待PCB投入到输送机的作业领域时打开黄色

或青色灯。

 <Blink(Green : ON)> 检查框

PCB的等待投入状态的持续时间超过了这里设定的时间时，使绿灯闪

灭。设置时间时，在编辑框上以秒为单位进行输入。

 <无元件错误警告(红色闪烁)> 检查框

Part Empty 错误发生时，红色灯闪亮。

 <安全防护警告(黄色闪烁)> 检查框

Safe Guard Override功能解除时，黄色或青色灯闪亮。

15-57

系统设置

 <更新> 按钮

把设定的数据传送到设备之后关闭对话框。

以下是信号灯Default设定相应的设备状态。

 黄色灯亮灯时

设备在IDLE或WAIT状态下处于不进行作业或作业等待状态。

 绿色灯亮灯时

设备在RUN状态下处于作业状态。

 绿色灯灭灯时

设备在PAUSE状态下作业中处于暂停状态。

 红色灯亮灯时

设备在FREEZE状态下由于作业中发生故障设备处于停止状态。

 黄色灯和绿色灯同时亮灯时

设备在ADJUST 或RUN-RDY状态下，作业中由于设备需要某种措施处于暂停

状态。.

 红色灯灭灯时
