16-14 Next Generation, Multi-Function al Placer DECAN S1 Administrator’s Guide 16.6. Tray [F7] 检查与盘式喂料器的通讯。 单击此按钮显示如下的对话框。 图 16.9 “ 诊断 : 多盘喂料器通讯诊断 ” 对话框 < 通道 > 领域 选择与盘式喂料器连接的通讯信道 （通 道） 。 通道 1: 选择 RS-232C 通讯端口 （ P…
16-13
Diagnosis(
诊断
)
16.5. 手控制器 (Jog Box) [F6]
检查 Jogbox 的动作。单击此按钮显示如下的对话框。表示实际操作当中Jogbox 的各
按钮的动作状态。
图
16.8 “
示教盒
”
对话框
<Speed LED All> 按钮
开/关全部 速度LED。
<Mode LED All> 按钮
开/关全部 模式LED。
<Axis LED All> 按钮
开/关全部 轴LED。
<Head LED All> 按钮
开/关全部 头LED。
<All LED> 按钮
开/关所有的LED。
<Close> 按钮
关闭对话框。
16-14
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
16.6. Tray [F7]
检查与盘式喂料器的通讯。单击此按钮显示如下的对话框。
图
16.9 “
诊断
:
多盘喂料器通讯诊断
”
对话框
<通道> 领域
选择与盘式喂料器连接的通讯信道（通道）。
通道 1: 选择RS-232C通讯端口（Port）中的 1号。
通道 2: 选择RS-232C通讯端口（Port）中的 2号。
<指令> 组合框
选择向盘式喂料器传送的命令（指令）。命令的种类如下。
Update Status: 变更状态（状态）。
Palette Out: 把选择的Palette退到Tray Magazine。
Move Pitch: 把选择的Palette为在Tray Magazine的输出口。
Palette In: 把选择的Palette放回到Tray Magazine。
Home Search: 进行盘式喂料器的Homing。
<把货盘变成> 组合框
选择将要变更的调色板（Palette）的编号。
<运行> 按钮
把选择的命令（指令）传送到盘式喂料器。
<电流调节瓣序号> 静态框
表示当前退出来的Palette的编号。
<状态> 信息框
表示处理完命令（指令）的状态。
16-15
Diagnosis(
诊断
)
<完成时间> 静态 框
表示处理命令（指令）所需要的时间。
<Close>按钮
不适用变更事项终止相应对话框。

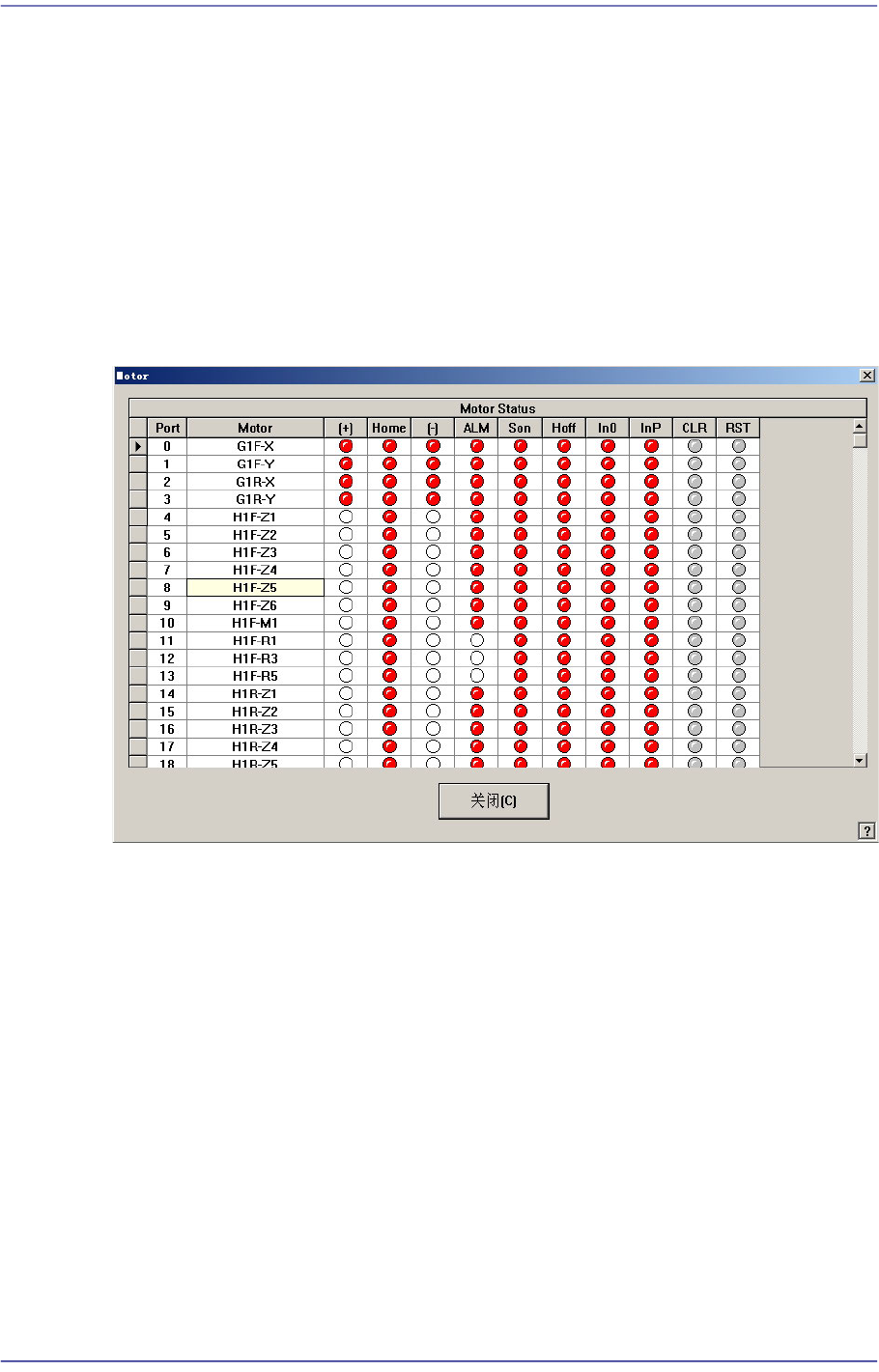

16.7. Motor IO [F9]
显示与驱动电动机有关的传感器输入状态。
图
16.10 “ Motor”
对话框
