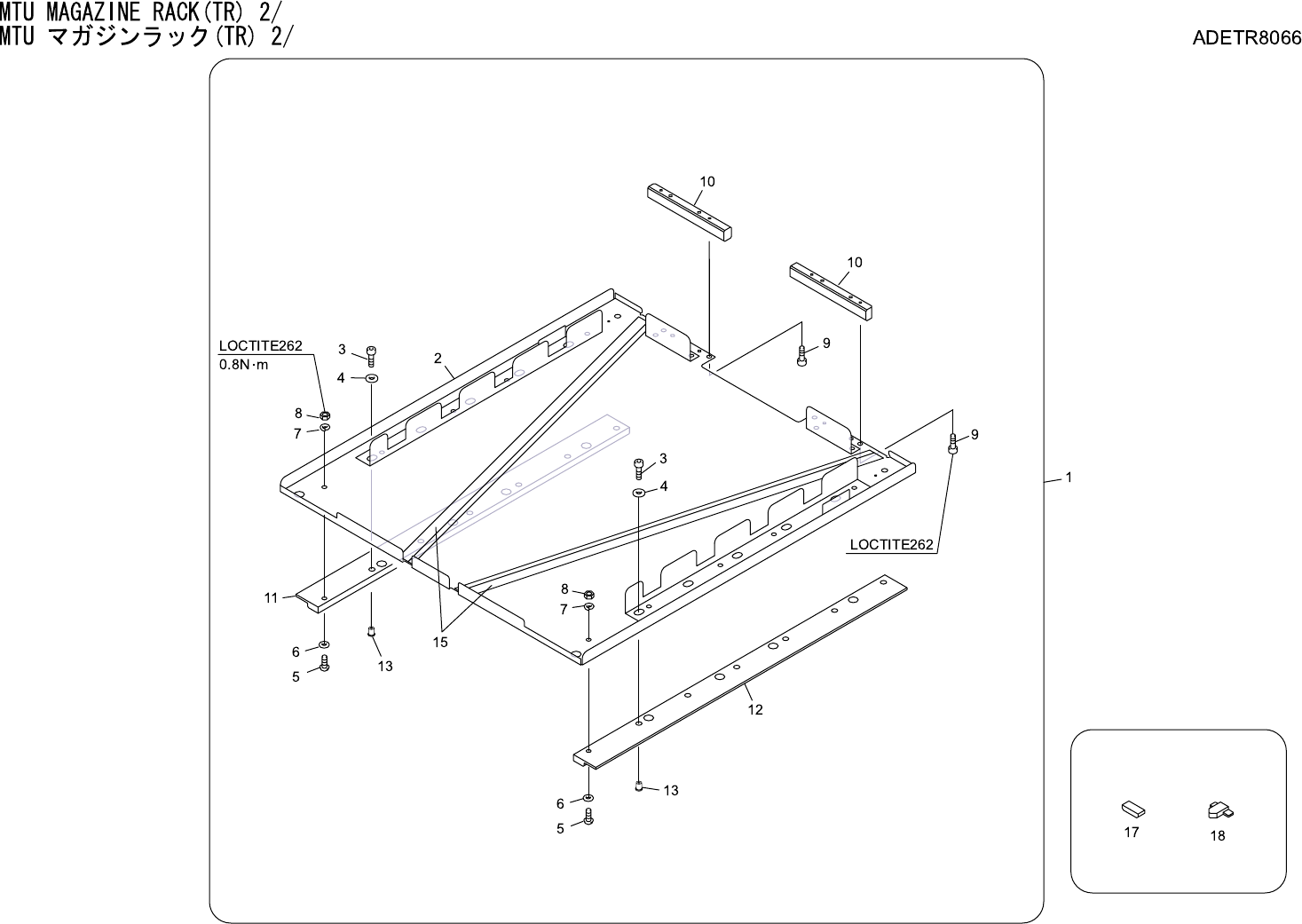

MTU MAGAZINE RACK(TR) 1/2
MTU マガジンラック(TR) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
37 DETR6450 1 HOLDER ﾎﾙﾀﾞ FE
37.1 N4019A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め       
M03X004 ｸﾎﾞﾐｻｷ FE
38 K5359M 2
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M04X012 FE
39 DETR6460 1 HOLDER ﾎﾙﾀﾞ FE
39.1 N4019A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め       
M03X004 ｸﾎﾞﾐｻｷ FE
40 K5359M 2
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M04X012 FE
41 DETR6470 1 PLATE ﾌﾟﾚｰﾄ FE
47 DETR6501 1 BLOCK ﾌﾞﾛｯｸ AL
48 H5275A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M03X008 FE
49 W1010A 2 WASHER, CONICAL
ワッシャ 皿         
M- 3-L FE
50 DETR6511 1 BLOCK ﾌﾞﾛｯｸ AL
51 H5275A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M03X008 FE
52 W1010A 2 WASHER, CONICAL
ワッシャ 皿         
M- 3-L FE
53 DETR6570 1 BKT, WIPING BKT 配線 FE
54 H5276A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M03X010 FE
55 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
56 DETR6600 1 BKT, STOPPER BKT ｽﾄｯﾊﾟ FE
57 H5289A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M04X012 FE
58 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
59 W1043A 2 WASHER, FLAT ﾜｯｼｬ 平 4W- 4 FE
60 DNTR3470 2
GRIP
握り             
PL
64 DETR6620 1 PLATE ﾌﾟﾚｰﾄ FE
65 K5357M 2
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M03X006 FE
66 DETR6630 1 PLATE ﾌﾟﾚｰﾄ FE
67 K5357M 2
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M03X006 FE
68 DETR6640 2 SUPPORT COLUMN 支柱 FE
71 DETR6650 1 BLOCK ﾌﾞﾛｯｸ AL
73 DETR6660 1 BKT BKT FE
74 H5271T 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M0.26X008 FE
75 W1011A 2
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L FE
76 ADETR8070 1
GRIP
握り             
OT DETR6690+DETR6760
76.1 K5170T 4 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
76.2 W1041A 4 WASHER, FLAT
ワッシャ 平         
4M/MX0.8X9(1W-4) FE
76.3 K5169H 4 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿        
M02X004(ｽﾃﾝﾚｽ) FE
77 DETR6700 1 NAMEPLATE 銘板 PL
78 DETR6813 1 BKT BKT FE
85 DBTN0240 10
COLLAR
ｶﾗｰ FE
85.1 H5288A 10 BOLT, HEX SOCKET
ボルト 六角穴        
M04X010 FE
105
MTU MAGAZINE RACK(TR) 1/2
MTU マガジンラック(TR) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
85.2 W1022A 10 WASHER, LOCK
ワッシャ スプリング     
4M/M FE
85.3 W1041A 20 WASHER, FLAT
ワッシャ 平         
4M/MX0.8X9(1W-4) FE
86 H21468 2 PIN, PARALLEL
ピン 平行          
MS5-10 OT
88 H4098A 2
BEARING
ﾍﾞｱﾘﾝｸﾞ R-1350ZZ OT
89 S31207 1 SW, PHOTOELECTRIC SW 光電 EE-SX771A OT
90 H5276A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M03X010 FE
91 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
92 W1040A 2 WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7 FE
93 S30234 1 SPRING
スプリング          
WR8-55 OT
94 T21255 2 HINGE
蝶番             
TH-78SUS-1 OT
95 H5273A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M03X005 FE
96
W1021A
8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ
3M/M
FE
