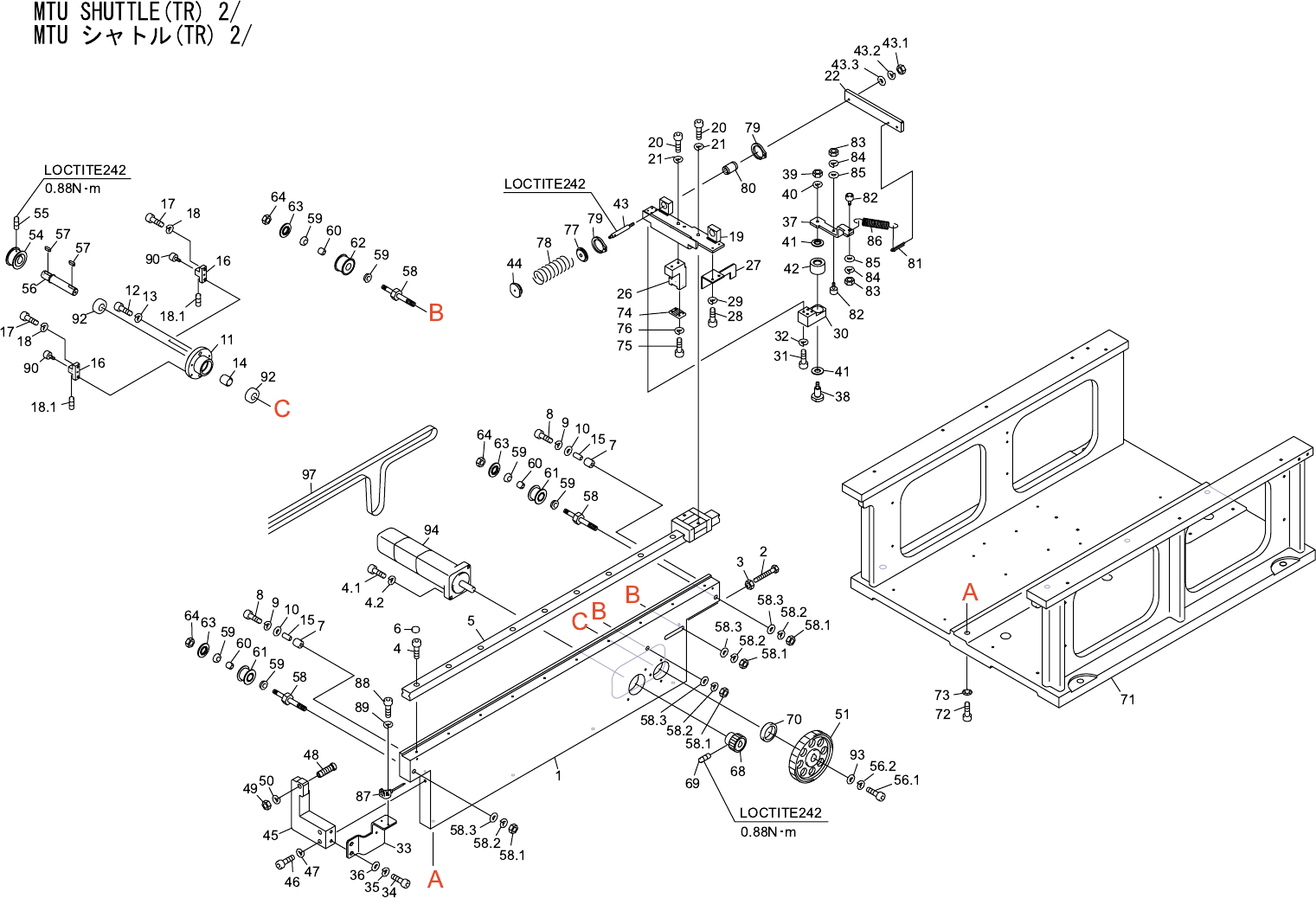

MTU SHUTTLE(TR) 2/
MTU シャトル(TR) 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DETR4021 1 BKT BKT FE
2 H5296A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X040 FE
3 N1080A 1
NUT, HEX
ﾅｯﾄ 六角
M 4 P=0.7 FE
4 H5289A 10 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
4.1 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
4.2 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
5 K11475 1 GUIDE, RAIL
ガイド レール
SSR15XVY1UU+580L-1 FE
6 K20089 10 CAP
キャップ
C04 FE
7 DETR4040 2 STOPPER ストッパ PL
8 H5278A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M03X015 FE
9 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
10 W1040A 2 WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7 FE
11 DETR4130 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ FE
12 H5289A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M04X012 FE
13 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
14 DETR4140 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ FE
15 DETR4160 2
COLLAR
ｶﾗｰ FE
16 DETR4220 2 BKT BKT FE
17 H5276A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M03X010 FE
18 W1021A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
18.1 N4017A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003 ﾋﾗｻｷ FE
19 DETR4310 1
HOOK
ﾌｯｸ FE
20 H5288A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M04X010 FE
21 W1022A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
22 DETR4321 1 PLATE ﾌﾟﾚｰﾄ FE
26 DETR4330 1 BKT BKT FE
27 DETR4340 1 DOG ﾄﾞｯｸﾞ FE
28 H5274A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M03X006 FE
29 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
30 DETR4350 1 BLOCK ﾌﾞﾛｯｸ FE
31 H52626 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M3X16 FE
32 W1010A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-3-L FE
33 DETR4370 1 BKT, SENSOR BKT ｾﾝｻ FE
34 H5288A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M04X010 FE
35 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
36 W1043A 2 WASHER, FLAT ﾜｯｼｬ 平 4W- 4 FE
37 DETR4380 1 LEVER ﾚﾊﾞｰ FE
38 DETR4390 1
PIN
ﾋﾟﾝ FE
118
MTU SHUTTLE(TR) 2/
MTU シャトル(TR) 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
39 N1080A 1 NUT, HEX
ナット 六角
M 4 P=0.7 FE
40 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M FE
41 DETR4400 2 WASHER ﾜｯｼｬ FE
42 H43838 1 BEARING, NEEDLE
ベアリング ニードル
TA 810Z OT
43 DETR4410 2 PIN, CLAMP ﾋﾟﾝ ｸﾗﾝﾌﾟ OT
43.1 N1076A 2 NUT, HEX
ナット 六角
M 3 P=0.5 FE
43.2 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
43.3 W1040A 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7 FE
44 DETR4420 2 PIN, CLAMP ﾋﾟﾝ ｸﾗﾝﾌﾟ FE
45 DETR4430 1 BLOCK, STOPPER ﾌﾞﾛｯｸ ｽﾄｯﾊﾟ FE
46 H5303A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M05X022 FE
47 W1012A 2
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L FE
48 DETR4440 1 BOLT, POSITIONING ﾎﾞﾙﾄ 位置決め FE
49 N1089A 1
NUT, HEX
ﾅｯﾄ 六角
M 8 P=1.25 FE
50 W1025A 1
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
51 DETR4540 1
GEAR
ｷﾞﾔ OT
54 DETR4550 1
PULLEY
ﾌﾟｰﾘ OT
55 N4019A 1
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め
M03X004 FE
56 DETR4560 1
SHAFT
ｼｬﾌﾄ FE
56.1 H5288A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
56.2 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M FE
57 DETR4570 2
KEY
ｷｰ FE
58 DETR4580 4
SHAFT
ｼｬﾌﾄ FE
58.1 N1085A 4 NUT, HEX
ナット 六角
M 6 P=1.0 FE
58.2 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M FE
58.3 W1045A 4 WASHER, FLAT
ワッシャ 平
4W- 6 FE
59 H42324 8 BEARING
ベアリング
FLAWBV5-10-ZZA OT
60 DETR4590 4 COLLAR, BEARING ｶﾗｰ ﾍﾞｱﾘﾝｸﾞ FE
61 DETR4600 2
PULLEY
ﾌﾟｰﾘ OT
62 DETR4610 2
PULLEY
ﾌﾟｰﾘ OT
63 DBTN1740 4
COLLAR
ｶﾗｰ FE
64 N1069T 4 NUT, U ﾅｯﾄ U M5 P=0.8 3ｼｭ FE
68 DETR4620 1
GEAR
ｷﾞﾔ OT
69 N4018T 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ﾋﾗｻｷ FE
70 DETR4630 1
COLLAR
ｶﾗｰ FE
71 DETR4678 1 BASE ﾍﾞｰｽ FE
72 H5323A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X018 FE
73 W1013A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-M FE
