151

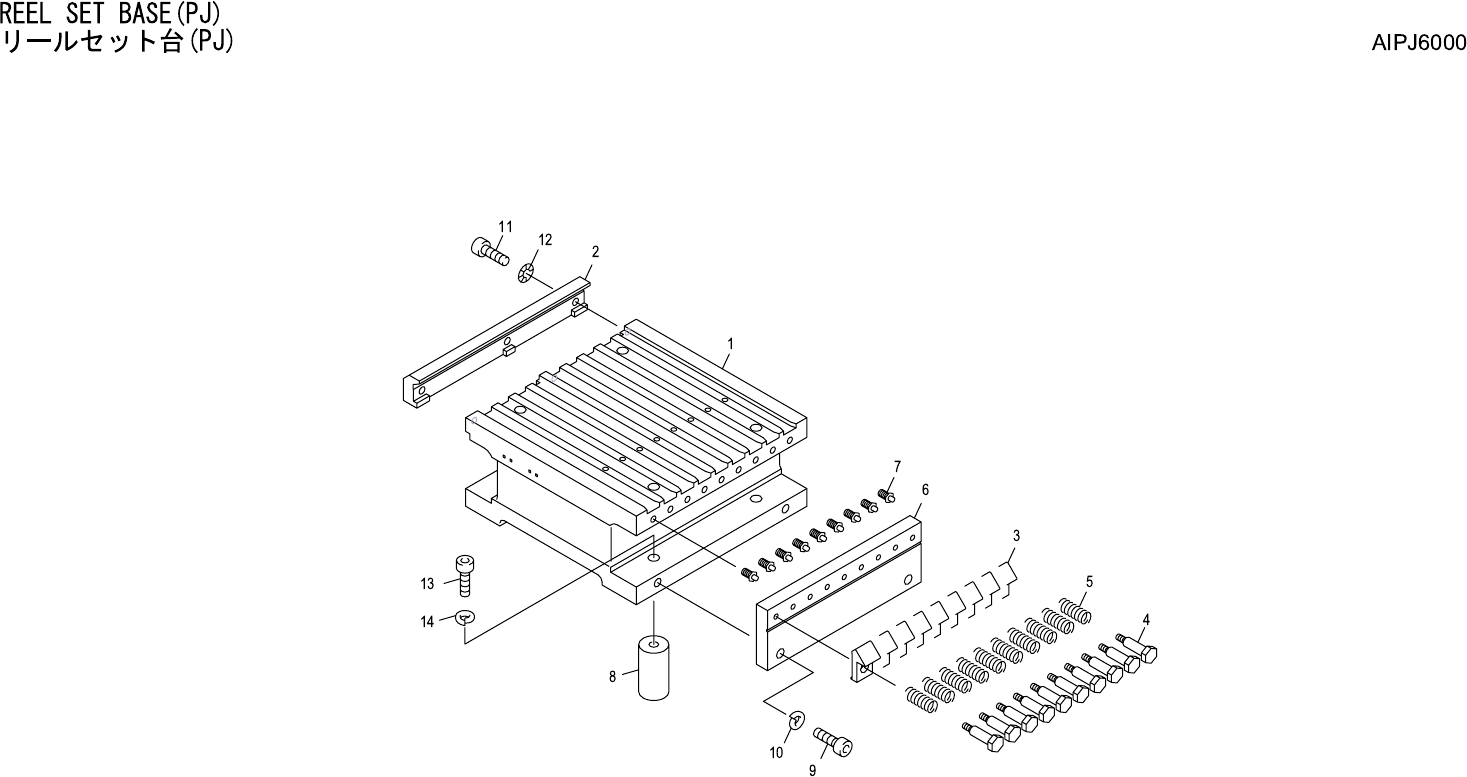

REEL SET BASE(PJ)
リールセット台(PJ) AIPJ6000
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 IPA5054 1 MOUNTING BASE, TAPE FEEDER 取付台 カートリッジ FE
2 IPA5231 1 CLAMPER クランパ FE
3 IPA5411 9 CLAMPER クランパ FE
4 IPA5422 9 BOLT ボルト FE
5 IPA5430 9 SPRING スプリング FE
6 IPA5441 1 PLATE プレート FE
7 IPA5460 9 PIN ピン FE
8 IPJ0010 4 SPACER スペーサ FE
9 H5341A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
10 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
11 H5321A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
12 W1013A 3 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
13 H5343A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M08X030 FE
14
W1025A
4
WASHER, LOCK
ワッシャ スプリング
8M/M
FE
152
