55
NOZZLE CHANGE BASE(PM)
ノズルチェンジ台(PM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DEPM3013 1 PLATE, LOCATING ﾌﾟﾚｰﾄ 位置決め FE
2 R5012A 9 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ 3ﾟX9.8 Aｼｭ OT
3 H5321A 6
BOLT, HEX SOCKET
ボルト 六角穴 M06X012 FE
4 W1013A 6
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
5 DEPM3026 1 BKT, BASE BKT ﾍﾞｰｽ FE
6 H5327A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X030 FE
7 W1013A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
7.1 K5208A 6 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ FE
8 H2095H 2 PIN, PARALLEL ﾋﾟﾝ 平行 6ﾟX18 Bｼｭ OT
9 DEPM3100 1 BKT，SENSOR BKT ｾﾝｻ FE
10 H5276A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M03X010 FE
11 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
12 W1042A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
13 H3202H 4 BKT
ＢＫＴ
MS-EX10-1 OT
14 H5273A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M03X008 FE
15 W1021A 8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
16 S40287 2 SENSOR ｾﾝｻ EX-19B OT
17 K5175R 8 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
17.1 W1039A 8 WASHER, FLAT
ワッシャ 平
2M/M FE
18 DNPM3031 1 BKT，SENSOR BKT ｾﾝｻ FE
19 H5276A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M03X010 FE
20 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
21 DNPM3022 1 SW, PHOTOELECTRIC SW 光電 HPJ-T21G-036 OT
22 H5277A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M03X012 FE
23 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
24
K5208A
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ
FE
54
55

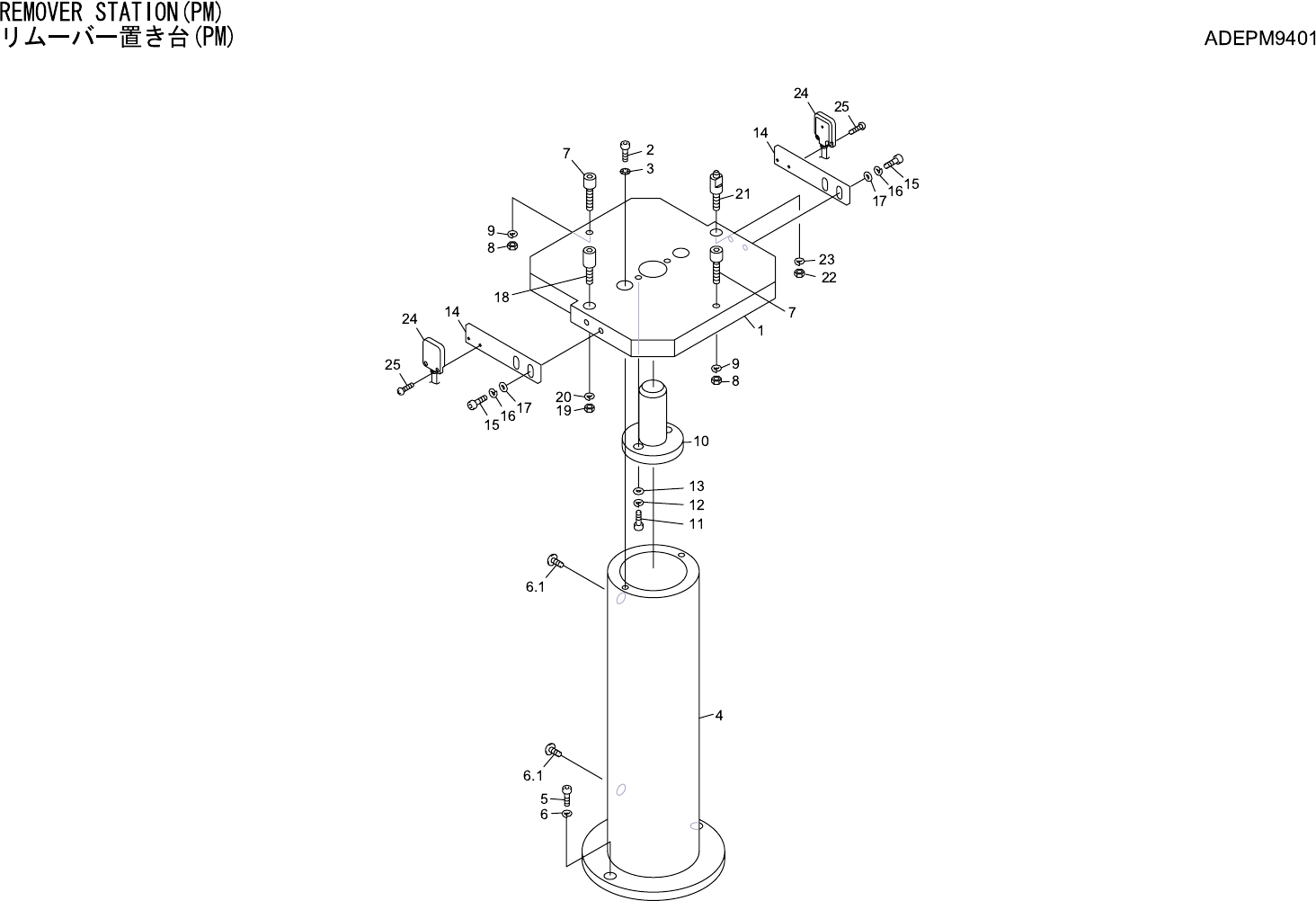

REMOVER STATION(PM)
リムーバー置き台(PM) ADEPM9401
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DEPM3500 1 PLATE LOCATING ﾌﾟﾚｰﾄ ｲﾁｷﾞﾒ AL
2 H5289A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M04X012 FE
3 W1011A 2 WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L FE
4 DEPM3512 1 PIPE ﾊﾟｲﾌﾟ FE
5 H5301A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M05X018 FE
6 W1023A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
6.1 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
7 DEPM3520 2 ALIGNMENT PIN ﾋﾟﾝ ｲﾁｷﾞﾒ FE
8 N1076A 2 NUT, HEX ﾅｯﾄ 六角 M3 P=0.5 FE
9 W1021A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
10 DEPM3530 1 ALIGNMENT PIN ﾋﾟﾝ ｲﾁｷﾞﾒ PL
11 H5290A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M04X015 FE
12 W1022A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
13 W1041A 2 WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4) FE
14 DEPM3540 2 BKT BKT FE
15 H5276A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M03X010 FE
16 W1021A 4 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
17 W1042A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
18 DEPM3550 1 ALIGNMENT PIN ﾋﾟﾝ ｲﾁｷﾞﾒ FE
19 N1076A 1 NUT, HEX ﾅｯﾄ 六角 M3 P=0.5 FE
20 W1021A 1 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
21 DEPM3560 1 ALIGNMENT PIN ﾋﾟﾝ ｲﾁｷﾞﾒ FE
22 N1076A 1 NUT, HEX ﾅｯﾄ 六角 M3 P=0.5 FE
23 W1021A 1 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
24 S40581 1 SENSOR ｾﾝｻ E3T-FT12 OT
25
K5175W
4
SCREW, C/R PAN
小ネジ 十穴鍋
M02X006 ｽﾃﾝﾚｽ
FE
