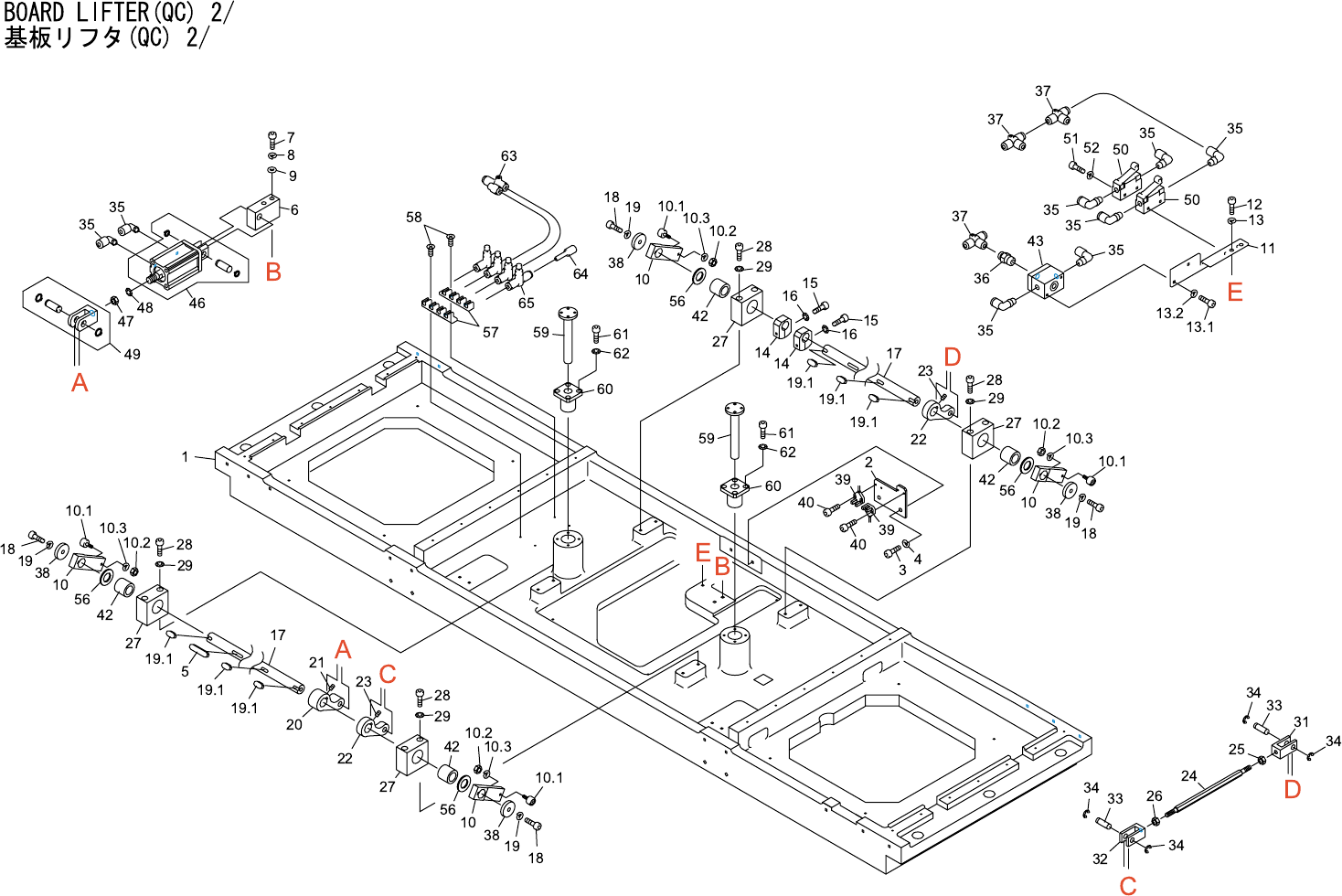

BOARD LIFTER(QC) 2/
基板リフタ(QC) 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DEQC0018 1 BASE ベース FE
2 DEQC0701 1 BKT, SENSOR BKT ｾﾝｻ FE
3 H5298A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M05X010 FE
4 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
5 DBPP0010 1 KEY ｷｰ FE
6 DBPP0030 1 BKT BKT FE
7 H5331A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M06X045 FE
8 W1024A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
9 W1051A 2 WASHER, FLAT ﾜｯｼｬ 平 6M/MX1.6X125(1W-6) FE
10 DBPP0071 4 ARM ｱｰﾑ FE
10.1 K1108A 4 CAM FOLLOWER
カムフォロア
CF4-A OT
10.2 N1080A 4 NUT, HEX
ナット 六角
M 4 P=0.7 FE
10.3 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
11 DBPP0080 1 BKT BKT FE
12 H5299A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M05X012 FE
13 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
13.1 H5288A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
13.2 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
14 DBPP0090 2 DOG ﾄﾞｯｸﾞ FE
15 H5290A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M04X015 FE
16 W1011A 2
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
17 DBPP0100 2 SHAFT ｼｬﾌﾄ FE
18 H5322A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M06X015 FE
19 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
19.1 IPB5960 6 KEY ｷｰ FE
20 DBPP0180 1 ARM ｱｰﾑ FE
21 N4021A 1
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M03X006 FE
22 DBPP0190 2 ARM ｱｰﾑ FE
23 N4019T 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M03X005 ｸﾎﾞﾐｻｷ FE
24 BHPP0140 1 JOINT ｼﾞｮｲﾝﾄ FE
25 N1088A 1
NUT, HEX
ﾅｯﾄ 六角 M6-L FE
26 N1085A 1
NUT, HEX
ﾅｯﾄ 六角 M6 P=1.0 FE
27 BHPP0330 4 HOUSING ﾊｳｼﾞﾝｸﾞ FE
28 H5307A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M05X040 FE
29 W1012A 8
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L FE
31 NPT0700 1 KNUCKLE ﾅｯｸﾙ FE
32 NPT0710 1 KNUCKLE ﾅｯｸﾙ FE
33 NPT0770 2 PIN ﾋﾟﾝ FE
