机器控制参数 2- 94 2-4- 6 S- VCS 设置
机器控制参数
2-93
2-4-5
分割识别 引脚间（BGA）
设定项目
2-4-5-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 分割识别 引脚间(BGA) 0 63
2 模式
(BGA)
X方向分割引脚间 0.1μm
3 Y方向分割引脚间 0.1μm
4 Z方向分割引脚间 0.1μm
机器控制参数
2-94
2-4-6

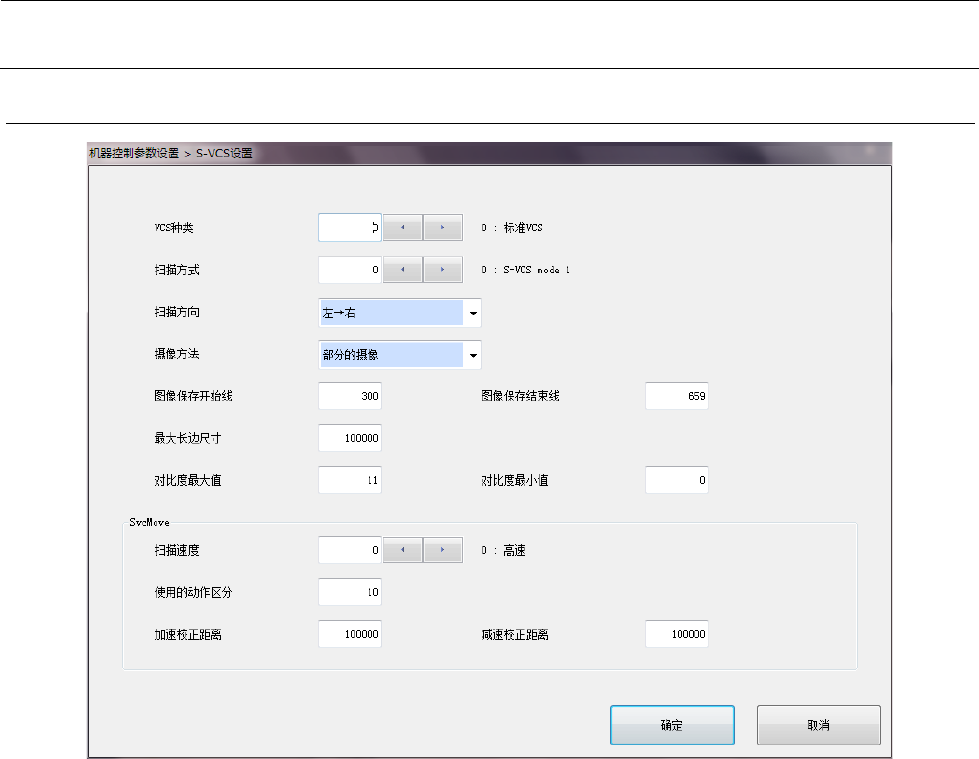

S-VCS设置
机器控制参数
2-95
设定项目
2-4-6-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 VCS种类 0 1
0：标准VCS
1：高分辨率VCS (27mm)
2：高分辨率VCS (25mm)
2 扫描方式 0 4 0：S-VCS mode 1
1：S-VCS mode 2
2：S-VCS mode 3
3：S-VCS mode 4
4：S-VCS mode 5
3 扫描方向 0：左→右
1：右→左
4 摄像方法 0：部分的摄像
1：全画面摄像
5 图像保存开始线 0 480
6 图像保存结束线 480 960
7 最大长边尺寸 1/10000mm
8 对比度最大值 0 255
9 对比度最小值 0 255
10 SvcMove 扫描速度 0 4 0：高速
1：中速
2～4：预备
11 使用的动作区分 10 14
12 加速校正距离
1/10000mm
13 减速校正距离
1/10000mm
