机器控制参数 2- 97 2-4- 8 共面检测 设置共面状态
机器控制参数
2-96

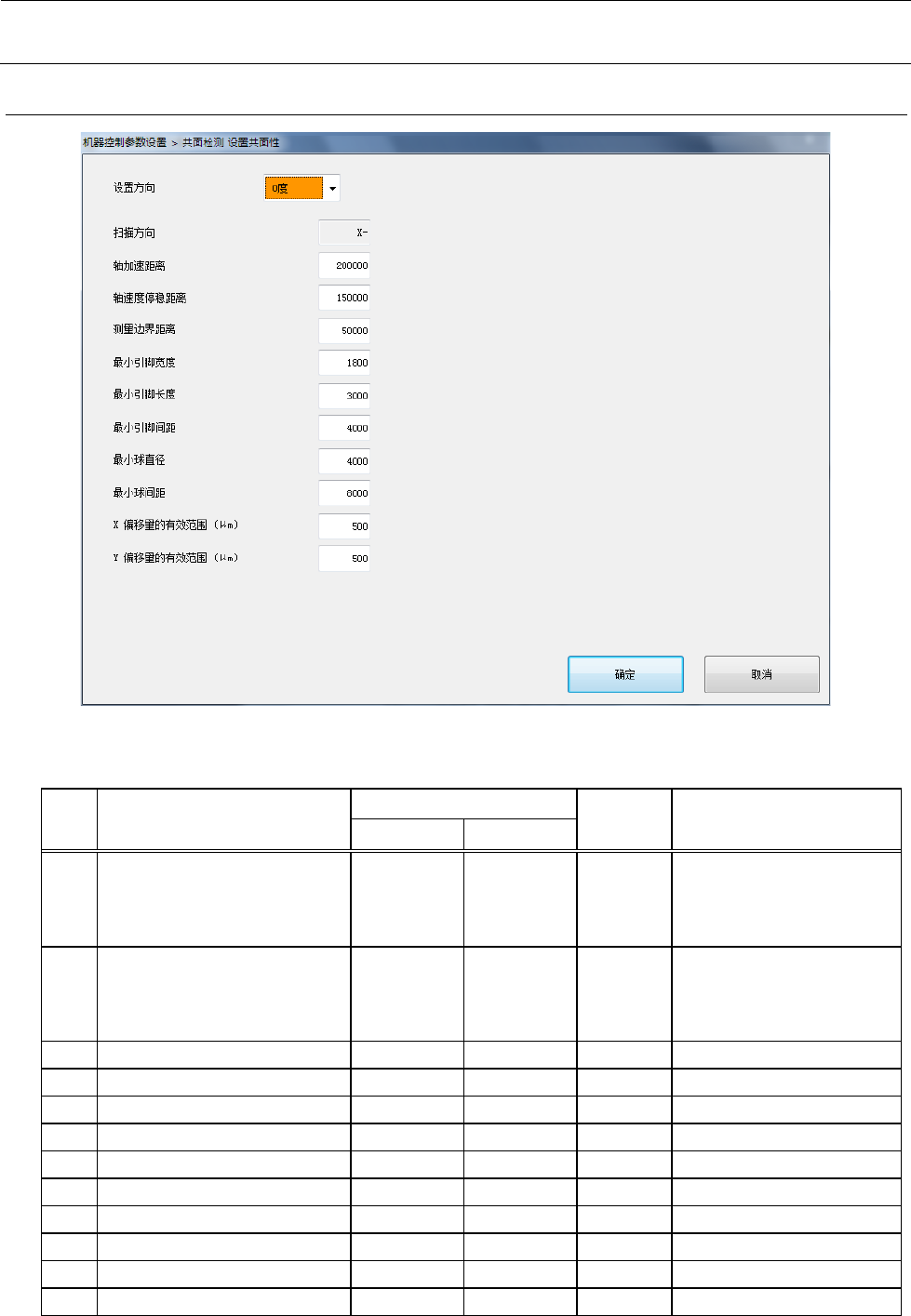

2-4-7
共面检测 设置共面性
设定项目
2-4-7-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 设置方向 0 3 0: 0度
1: 90度
2: 180度
3: 270度
2 扫描方向 0 3 0: Y+
1: X-
2:Y-
3: X+
3 轴加速距离 0.1μm
4 轴速度停稳距离 0.1μm
5 测量边界距离 0.1μm
6 最小引脚宽度 0.1μm
7 最小引脚长度 0.1μm
8 最小引脚间距 0.1μm
9 最小球直径 0.1μm
10 最小球间距 0.1μm
11 X偏移量的有效范围(μm) μm
12 Y偏移量的有效范围(μm) μm
机器控制参数
2-97

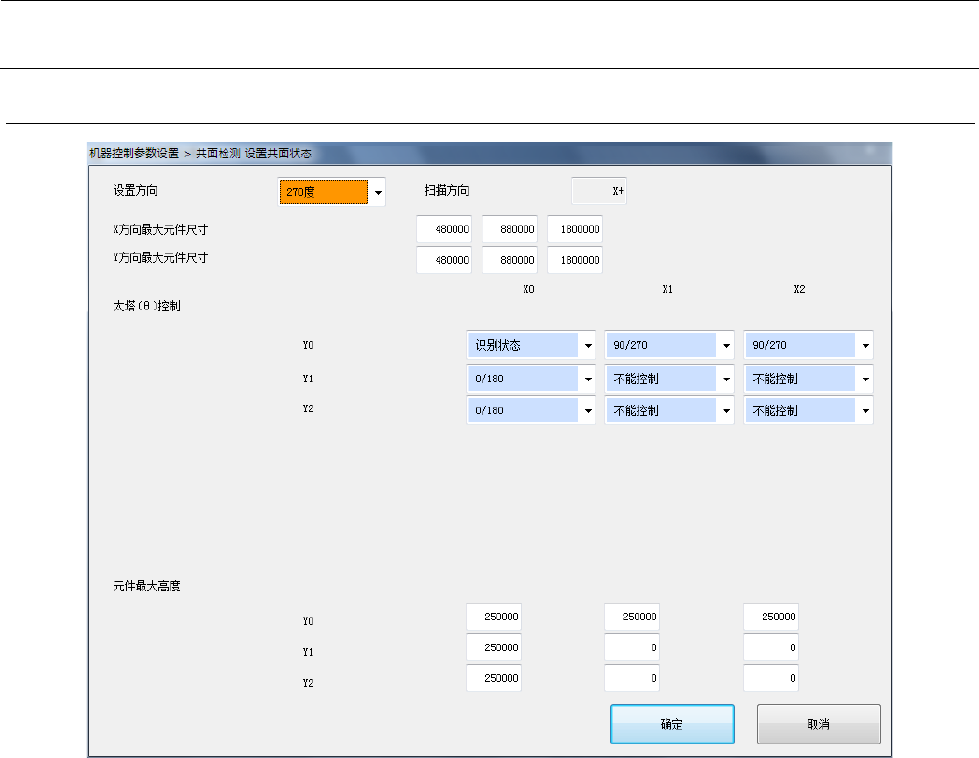

2-4-8
共面检测 设置共面状态
机器控制参数
2-98
设定项目
2-4-8-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 设置方向 0 3 0: 0度
1: 90度
2: 180度
3: 270度
2
X 方向最大元件尺寸
0 0.1μm
SICK 参数
3 1 0.1μm
SICK 参数
4 2 0.1μm
SICK 参数
5
Y 方向最大元件尺寸
0 0.1μm
SICK 参数
6 1 0.1μm
SICK 参数
7 2 0.1μm
SICK 参数
8 太塔(θ)控制 X0,Y0 0 3 0: 识别状态
1: 0/180
2: 90/270
3: 不能控制
9 X1,Y0 0 3
10 X2,Y0 0 3
11 X0,Y1 0 3
12 X1,Y1 0 3
13 X2,Y1 0 3
14 X0,Y2 0 3
15 X1,Y2 0 3
16 X2,Y2 0 3
17 元件最大高度 X0,Y0 0.1μm
18 X1,Y0 0.1μm
19 X2,Y0 0.1μm
20 X0,Y1 0.1μm
21 X1,Y1 0.1μm
22 X2,Y1 0.1μm
23 X0,Y2 0.1μm
24 X1,Y2 0.1μm
25 X2,Y2 0.1μm
