机器控制参数
2-99
2-4-9

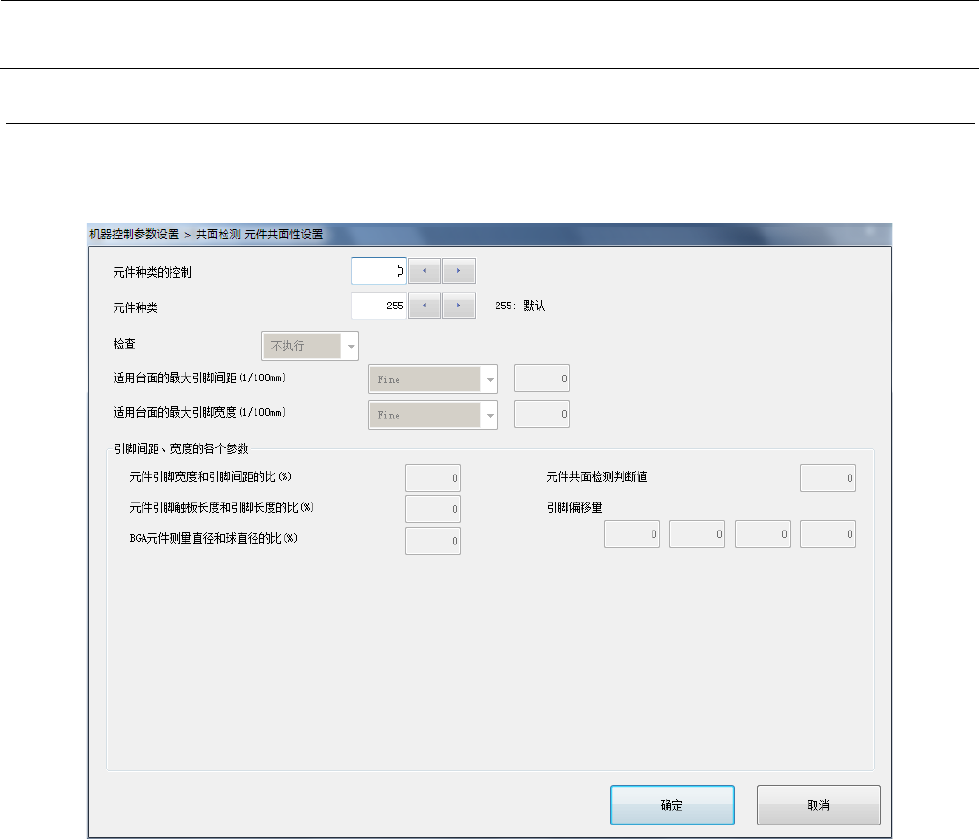

共面检测 元件共面设置
如将“元件种类的控制”设置为欲编辑的索引，即可对所设置的区分中的“元件种类”进行编辑。
如将“元件种类”设置为欲编辑的索引，即可对所设置的区分中的参数进行编辑。
机器控制参数
2-100
设定项目
2-4-9-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 检查 0 1
2 适用台面的最大
引脚间距
(1/100mm)
Fine 0 65535 (1/100mm)
3
Middle 0 65535 (1/100mm)
4
Broad 0 65535 (1/100mm)
5
Reserved 0 65535 (1/100mm)
6 适用台面的最大
引脚宽度
(1/100mm)
Fine 0 65535 (1/100mm)
7
Middle 0 65535 (1/100mm)
8
Broad 0 65535 (1/100mm)
9
Reserved 0 65535 (1/100mm)
10 引脚间距、宽度的
各个参数
元件引脚宽度和引
脚间距的比（%）
0 65535 (%)
11 元件引脚触板长度
和引脚长度的比（%
）
12 BGA元件测量直径和
球直径的比（%）
0 65535 (%)
13 元件共面检测判断
值
0 65535 (%)
14
引脚偏移量 0
15
引脚偏移量 1
16
引脚偏移量 2
17
引脚偏移量 3
机器控制参数
2-101
元件种类的控制
2-4-9-2
No.
类别
内容
1 0
2 1 方型芯片
3 2
4 3 圆筒形芯片
5 4
6 5
7 6 铝电解电容器
8 7
9 8 网络电阻
10 9
11 10
12 11 SOT
13 12 SOJ
14 13 GaAsFET
15 14 LED元件
～ ～
100 99 其他芯片
101 100
102 101 SOP
103 102 QFP
104 103 PLCC (QFJ)
105 104 TSOP
106 105 TSOP2
107 106 BQFP 带减震器QFP
108 107 BGA (PBGA)
109 108 CBGA
110 109 带散热片SOP
111 110 FBGA (CSP)
～ ～
121 120 QFN
～ ～
200 199 其他IC元件
201 200
202 201 单向引脚插头
203 202 双向引脚插头
204 203 Z形引脚插头
205 204 扩展引脚插头
～ ～
251 250 外形定心元件
252 251 外形识别元件
～ ～
300 299 其它插头
301 300
302 301 J形引脚插座
303 302 鸥翼式插座
304 303 带减震器插座
