机器控制参数
2-7
2-1-3

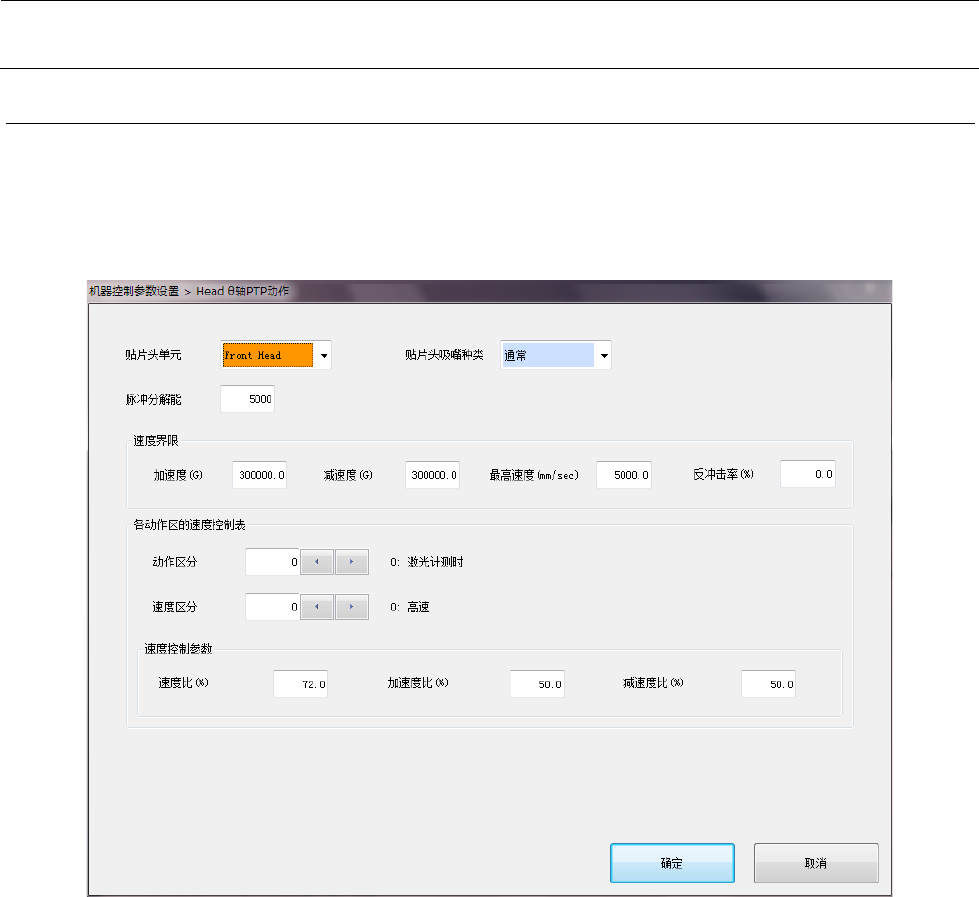

θ轴PTP动作
如将“贴片头单元”、“ 贴片头吸嘴种类”设置为欲编辑的索引，即可对所设定的区分中的控制参
数进行编辑。
如将“动作区分”、“速度区分”设置为欲编辑的索引，即可对所设定的区分中的速度控制参数进
行编辑。
机器控制参数
2-8
设定项目
2-1-3-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 贴片头单元
参照2-1-3-2贴片
头单元
2 贴片头吸嘴种类
参照2-1-3-3贴片
头吸嘴种类
3 脉冲分解能 1nm/Pulse
4 速度界限 加速度 -10 10 G
5 减速度 -10 10 G
6 最高速度 -1000000
1000000 mm/sec
7 反冲击率
8 各动作区的
速度控制表
动作区分 0 7 参照2-1-3-4动作
区分
9 速度区分 0 7 参照2-1-3-5速度
区分
10 速度控
制参数
速度比（%） -100000 100000 %
11 加速度比（%
）
-100000 100000 %
12 减速度比（%
）
-100000 100000 %
贴片头单元
2-1-3-2
贴片头吸嘴种类
2-1-3-3
动作区分
2-1-3-4
No.
类别
内容
1 0 Front Head
2 1 Rear Head
No.
类别
内容
1 0 通常
2 1～2 扩展
No.
类别
内容
1 0 激光计测时
2 1 激光计测外
3 2 图像定心时
4 3 无元件运转时
5 4 生产动作以外
6 5～7 预备
机器控制参数
2-9
速度区分
2-1-3-5
No.
类别
内容
1 0 高速
2 1 中速
3 2 低速
4 3 超低速（特订）
5 4～9 预备
