机器控制参数
2-15
2-1-7
真空时间

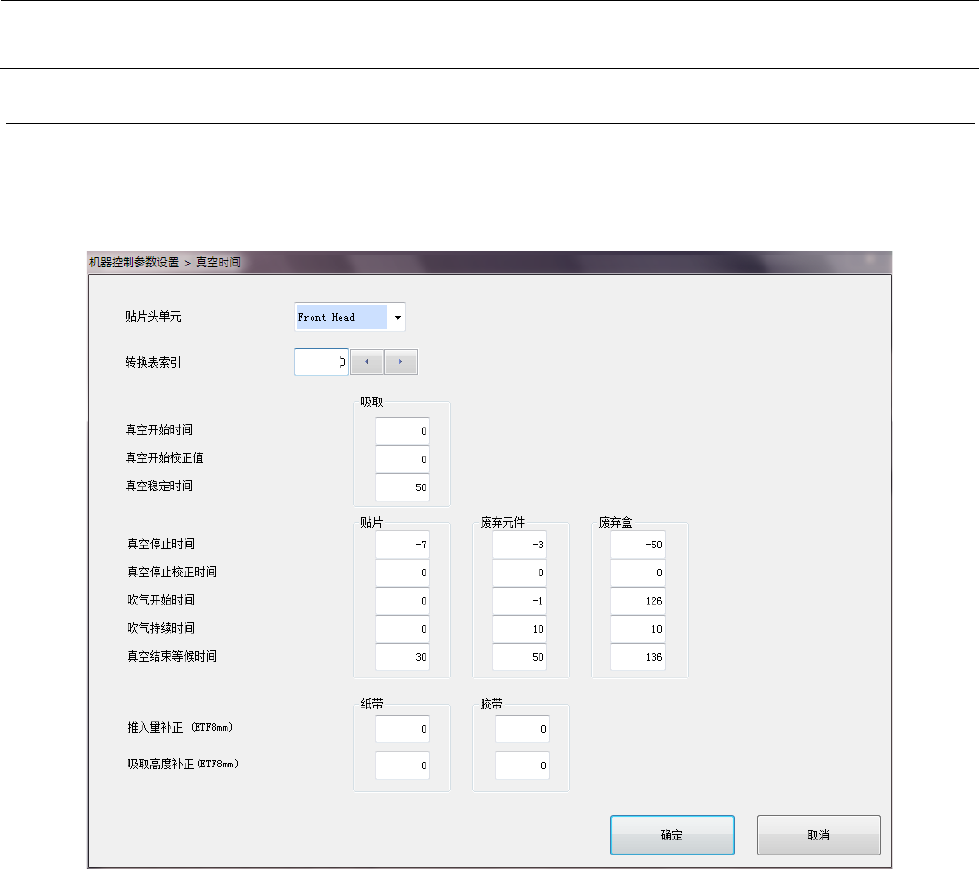

如将“贴片头单元”“转换表索引”设置为欲编辑的索引，即可对所设定的区分中的吸取、贴片、
废弃元件、废弃盒的参数进行编辑。
如将“转换表索引”设置为欲编辑的索引，即可对所设定的区分中的纸带、胶带的参数进行编辑。
机器控制参数
2-16
设定项目
2-1-7-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 贴片头单元 0 1
参照2-1-7-2贴片头
单元
2 转换表索引 0 49
参照2-1-7-3转换表
索引
3 吸取 真空开始时间
4 真空开始校正值
5 真空稳定时间
6 贴片 真空停止时间
7 真空停止校正时间
8 吹气开始时间
9 吹气持续时间
10 真空结束等候时间
11 废弃元件 真空停止时间
12 真空停止校正时间
13 吹气开始时间
14 吹气持续时间
15 真空结束等候时间
16 废弃盒 真空停止时间
17 真空停止校正时间
18 吹气开始时间
19 吹气持续时间
20 真空结束等候时间
21 纸带 推入量补正（ETF8mm）
22 吸取高度补正（ETF8mm）
23 胶带 推入量补正（ETF8mm）
24 吸取高度补正（ETF8mm）
贴片头单元
2-1-7-2
No.
类别
内容
1 0 Front Head
2 1 Rear Head
机器控制参数
2-17
转换表索引
2-1-7-3
项目
内容
项目
内容
0 C_CHIP1 方型芯片 23 C_CON2 双向引脚插头
1 C_CHIP2 圆筒形芯片 24 C_CONZ Z形引脚插头
2 C_CHIP3 铝电解电容器 25 C_EXCON 扩展引脚插头
3 C_CHIP4 网络电阻 26 C_OLC 外形定心元件
4 C_CHIP5 微调电容器 27 C_PANEL 外形识别元件
5 C_SOT SOT 28 C_CONN_OTHER 其它插头
6 C_SOJ SOJ 29 C_SKT_J J形引脚插座
7 C_GaAsFET GaAsFET 30 C_SKT_G 鸥翼式插座
8 C_LED 芯片LED 31 C_SKT_B 带减震器插座
9 C_CHIP_OTHER 其他芯片 32 C_SKT_OTHER 其它IC插座
10 C_SOP SOP 33 C_HIC HIC（基板元件）
11 C_QFP QFP 34 C_ELEMENT1 通用图形元件1
11 C_PLCC PLCC（QFJ） 35 C_ELEMENT2 通用图形元件2
13 C_TSOP TSOP 36 C_ELEMENT3 通用图形元件3
14 C_TSOP2 TSOP2 37 C_SOPDIMM DIMM插座
15 C_BQFP BQFP（带减震器QFP） 38 C_TI_BCHIP（特订）
16 C_BGA BGA（PBGA） 39 C_TR_UL 三极管（左上缺口）
17 C_CBGA CBGA 40 C_TR_UR 三极管（右上缺口）
18 C_HSOP 带散热片SOP 41 C_TR_LL 三极管（左下缺口）
19 C_FBGA FBGA（CSP） 42 C_TR_LR 三极管（右下缺口）
20 C_QFN QFN 43～48 预约
21 C_IC_OTHER 其他IC元件 49 C_OTHER 其他元件
22 C_CONN 单向引脚插头
