机器控制参数
2-34
动作区分
2-2-2-3
No.
类别
内容
1 0 打开安全盖
2 1 JOG基础属性
3 2 单步
4 3 返回原点
5 4 共面低速扫描
6 5 共面高速扫描
7 6 共面分割移动
8 7 共面高速扫描2
9 8 ATC滑进动作
10 9 ATC滑出动作
11 10 S-VCS扫描1（高速）
12 11 S-VCS扫描2（预备-中速）
13 12 S-VCS扫描3（预备-低速）
14 13 S-VCS扫描4（预备-超低速）
15 14 S-VCS扫描5（预备-超高速）
16 15～19 预备
机器控制参数
2-35
2-2-3

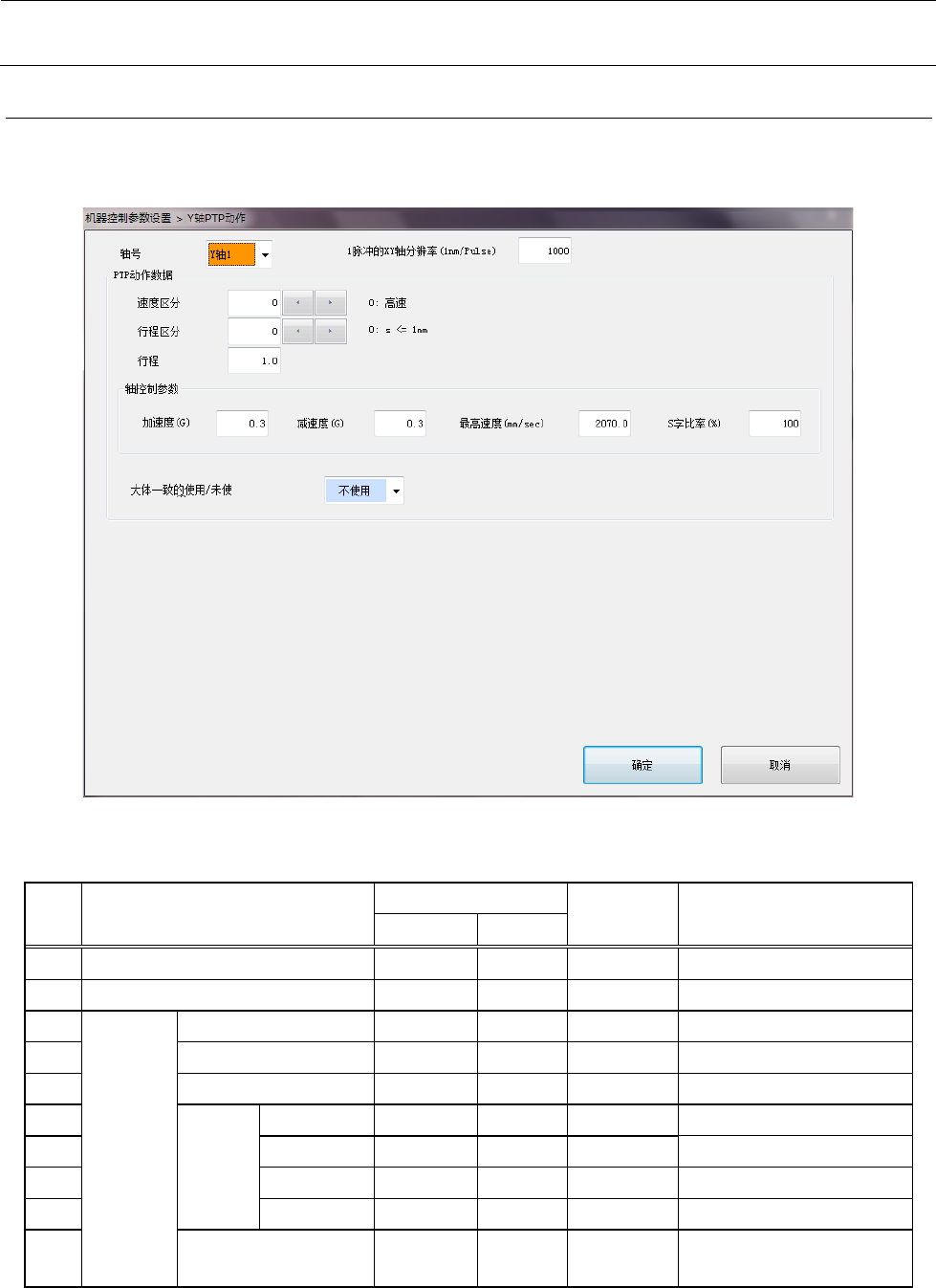

Y轴PTP动作
如将“轴号”、“速度区分”、“行程区分”设置为欲编辑的索引，即可对所设定的区分中的轴控
制参数进行编辑。
设定项目
2-2-3-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 轴号 参照2-2-3-2轴号
2 1脉冲的XY轴分辨率 nm/Pulse
3 PTP动作
数据
速度区分 0 9 参照2-2-3-3速度区分
4 行程区分 0 19 参照2-2-3-4行程区分
5 行程 -100000 100000
6 轴控制
参数
加速度 -10 10 G
7 减速度 -10 10 G
8 最高速度 -100000 100000 mm/sec
9 S字比率
10 大体一致的使用/
未使
0 1
使用/不使用
机器控制参数
2-36
轴号
2-2-3-2
速度区分
2-2-3-3
行程区分
2-2-3-4
No.
类别
内容
1 0 Front Head
2 1 Rear Head
No.
类别
内容
1 0 高速
2 1 中速
3 2 低速
4 3 超低速（特订）
5 4 高速2
6 5～9 预备
No.
类别
内容
1 0 s <= 1mm
2 1 1mm < s <= 2mm
3 2 2mm < s <= 4mm
4 3 4mm < s <= 10mm
5 4 10mm < s <= 20mm
6 5 20mm < s <= 40mm
7 6 40mm < s <= 70mm
8 7 70mm < s <= 110mm
9 8 110mm < s <= 160mm
10 9～19 预备
