机器控制参数
2-70
设定项目
2-2-9-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 轴 参照2-2-9-2轴
2 衰减等待时间
3 轴控制参
数
加速度 -10 10 G
4 减速度 -10 10 G
5 最高速度 -100000 100000 mm/sec
6 S字比率
7 速度条件 一定速度默认
8 移动速度
时相对于
最高速度
的比率
高速2 %
9 高速 %
10 中速 %
11 低速 %
12 转换速度
条件
高速2→低速转换条件
参照2-2-9-3转换
速度条件
13 提高条件 时间/次数区分 min或
次数
14 高速2→高速
15 高速→中速
16 中速→低速
17 连續提升
条件
转换速度的循环
数
轴
2-2-9-2
转换速度条件
2-2-9-3
No.
内容
1 X轴
2 Y轴
No.
内容
1 提高
2 连續提升
机器控制参数
2-71

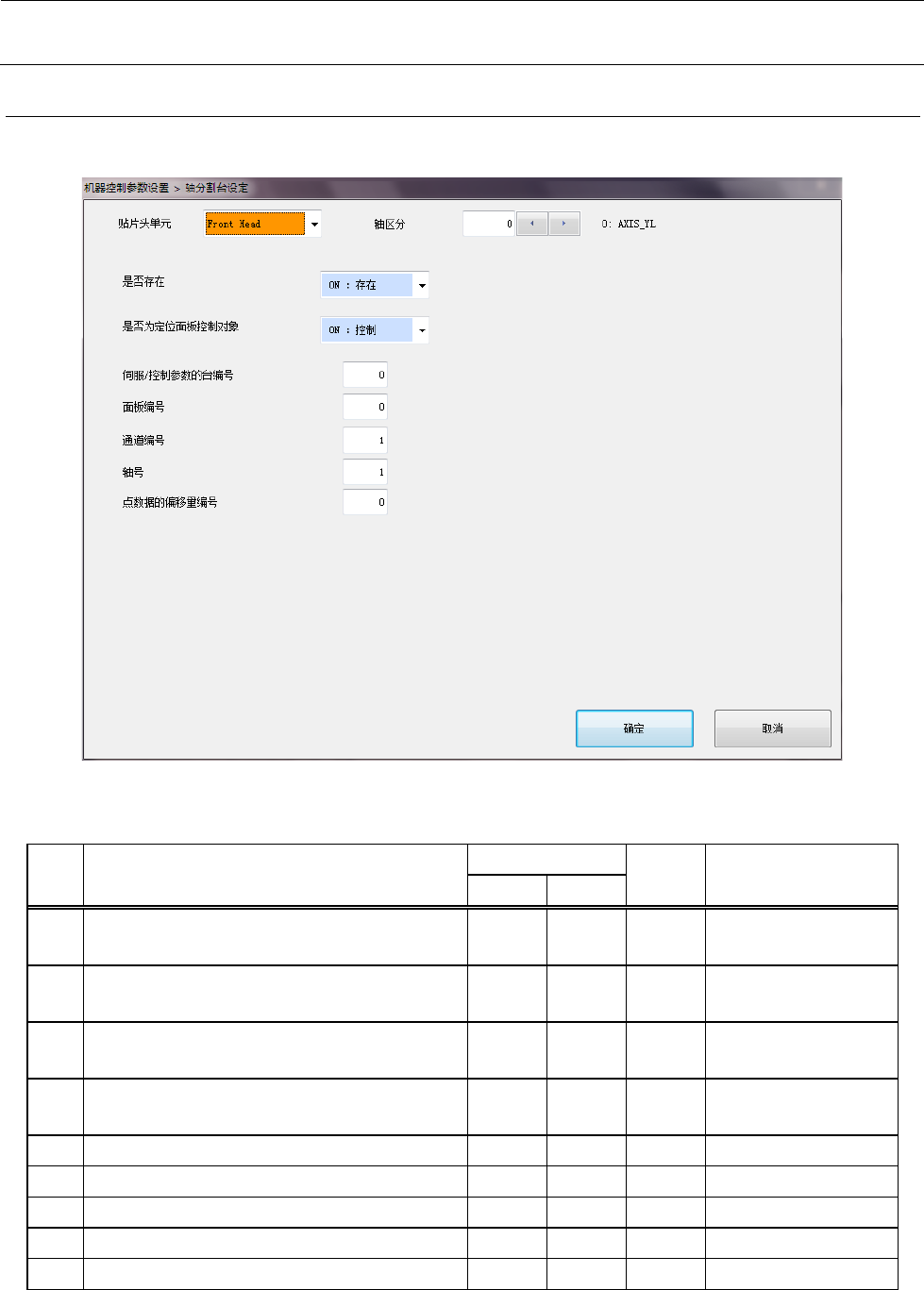

2-2-10
轴分割台设定
如将“贴片头单元”、“轴区分”设置为欲编辑的索引，即可对所设定的区分中的轴参数进行编辑。
设定项目
2-2-10-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 贴片头单元 0 1 参照2-2-10-2贴片
头单元
2 轴区分 0 31 参照2-2-10-3轴区
分
3 是否存在 ON：存在
OFF：不存在
4 是否为定位置板控制对象 ON：控制
OFF：不控制
5 伺服/控制参数的台编号
6 面板编号
7 通道编号
8 轴号
9 点数据的偏移量编号
机器控制参数
2-72
贴片头单元
2-2-10-2
轴区分
2-2-10-3
No.
类别
内容
1 0 Front Head
2 1 Rear Head
No.
类别
内容
1 0 AXIS_YL
2 1 AXIS_YR
3 2 AXIS_X
4 3 AXIS_Z1
5 4 AXIS_T1
6 5 AXIS_Z2
7 6 AXIS_T2
8 7 AXIS_Z3
9 8 AXIS_T3
10 9 AXIS_Z4
11 10 AXIS_T4
12 11 AXIS_Z5
13 12 AXIS_T5
14 13 AXIS_Z6
15 14 AXIS_T6
16 15 AXIS_Z7
17 16 AXIS_T7
18 17 AXIS_Z8
19 18 AXIS_T8
20 19 AXIS_Z9
21 20 AXIS_T9
22 21 AXIS_Z10
23 22 AXIS_T10
24 23 AXIS_Z11
25 24 AXIS_T11
26 25 AXIS_Z12
27 26 AXIS_T12
28 27～31 未使用
