机器控制参数
2-73
2-2-11
设定速度连动增益切换参数

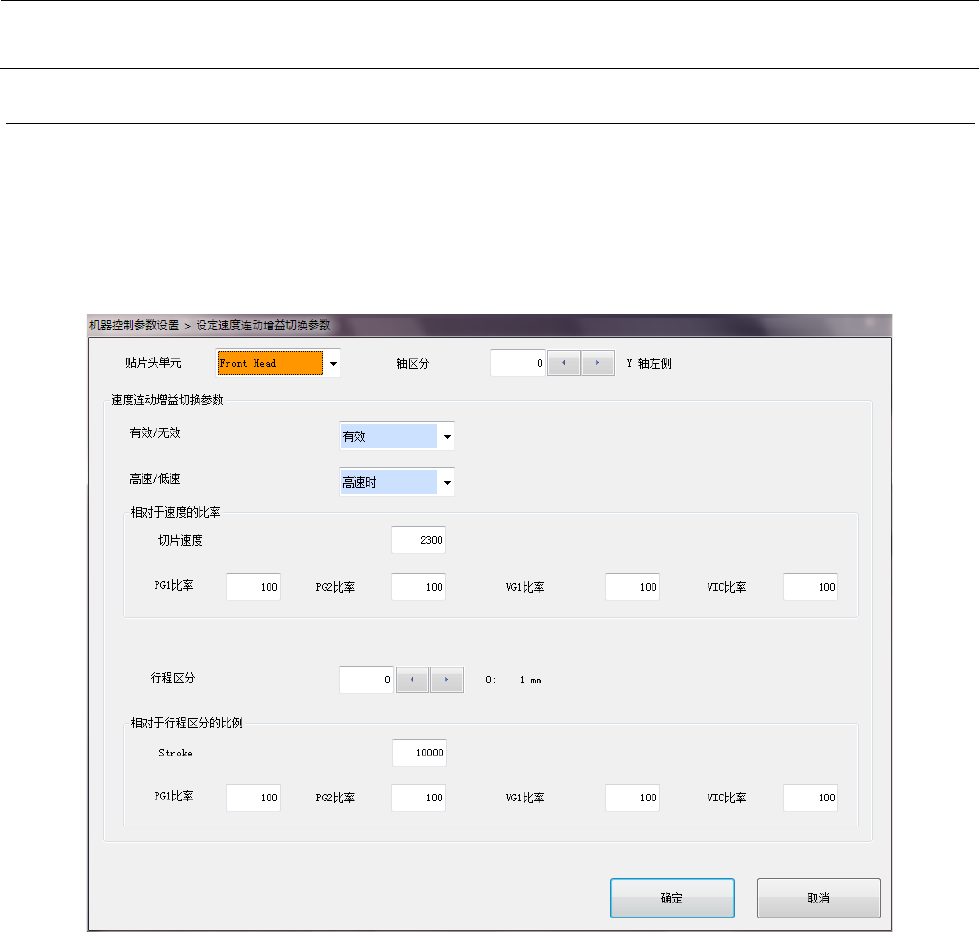

如 将“ 贴片头单元” 、“ 轴区分”设置为欲编辑的索引，即可对所设定的区分中的軸参数进行编辑。
并且，如将“高速/低速”设置为欲编辑的索引，即可对所设定的区分中的相对于速度的比率参数
进行编辑。
并 且，如将“ 行程区分”设置为欲编辑的索引，即可对所设定的区分中的相对于行程区分的比例参
数进行编辑。
机器控制参数
2-74
设定项目
2-2-11-1
No.
項目
入力範囲
単位
備考
最小値
最大値
1 贴片头单元 0 1 参照2-2-11-2
贴片头单元
2 轴区分 0 19
3 速度连动增
益切换参数
有效/无效 无效
有效
4 高速/低速 高速時
低速時
5 相对于速度
的比率
切片速度
6 PG1比率 0 255
7 PG2比率 0 255
8 VG1比率 0 255
9 VIC比率 0 255
10 行程区分 0 9 参照2-2-11-3
行程区分
11 相对于行程
区分的比例
Stroke mm
12 PG1比率 0 255
13 PG2比率 0 255
14 VG1比率 0 255
15 VIC比率 0 255
贴片头单元
2-2-11-2
行程区分
2-2-11-3
No.
类别
内容
1 0 Front Head
2 1 Rear Head
No.
类别
内容
1 0 1mm
2 1 2mm
3 2 4mm
4 3 10mm
5 4 20mm
6 5 40mm
7 6 70mm
8 7 110mm
9 8 160mm
10 9 1000mm
机器控制参数
2-75
2-3
传送
2-3-1
支撑台

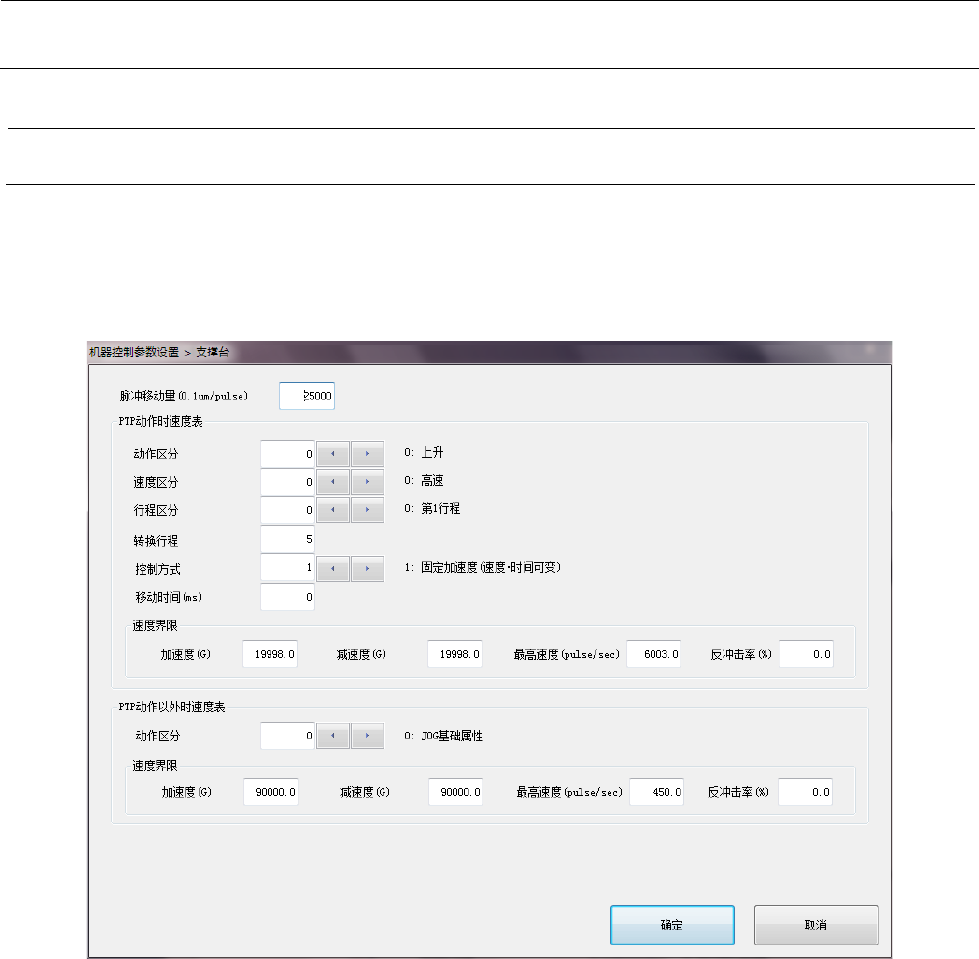

在PTP动作时的速度表中，如将“动作区分”、“速度区分”、“行程区分”、“控制方式”设置
为欲编辑的索引，即可对所设置的区分的速度界限进行编辑。
并且，在PTP动作以外的速度表中，将“动作区分”设置为欲编辑的索引，即可对所设置的区分的
速度界限编辑。
